POWALL Phönix
Außenluftanschluss (wechselbar)
bei Einbauofen
Außenluftanschluss bei Kaminofen
Verbrennungsluftleitung
Es ist eine Berechnung des Verbrennungsluft-
verbundes durchzuführen, ggf. muss eine
gesonderte
Verbrennungsluftzufuhr
außen installiert werden.
WICHTIG
Bei Feuerstätten, die in Wohn- und Heizungs-
räumen installiert werden und ihre Verbren-
nungsluft aus dem Aufstellungsraum bezie-
hen, ist in jedem Fall für eine ausreichende Fri-
schluftzuführung zu sorgen, sie sollte minde-
3
stens 60 m
/h betragen.
Wenn erforderlich, muss eine gesonderte Ver-
brennungsluftzufuhr von außen installiert wer-
den. Diese ist vorzugsweise am vorgesehenen
Anschlussstutzen ø 125 mm an der Ofenrück-
wand anzuschließen.

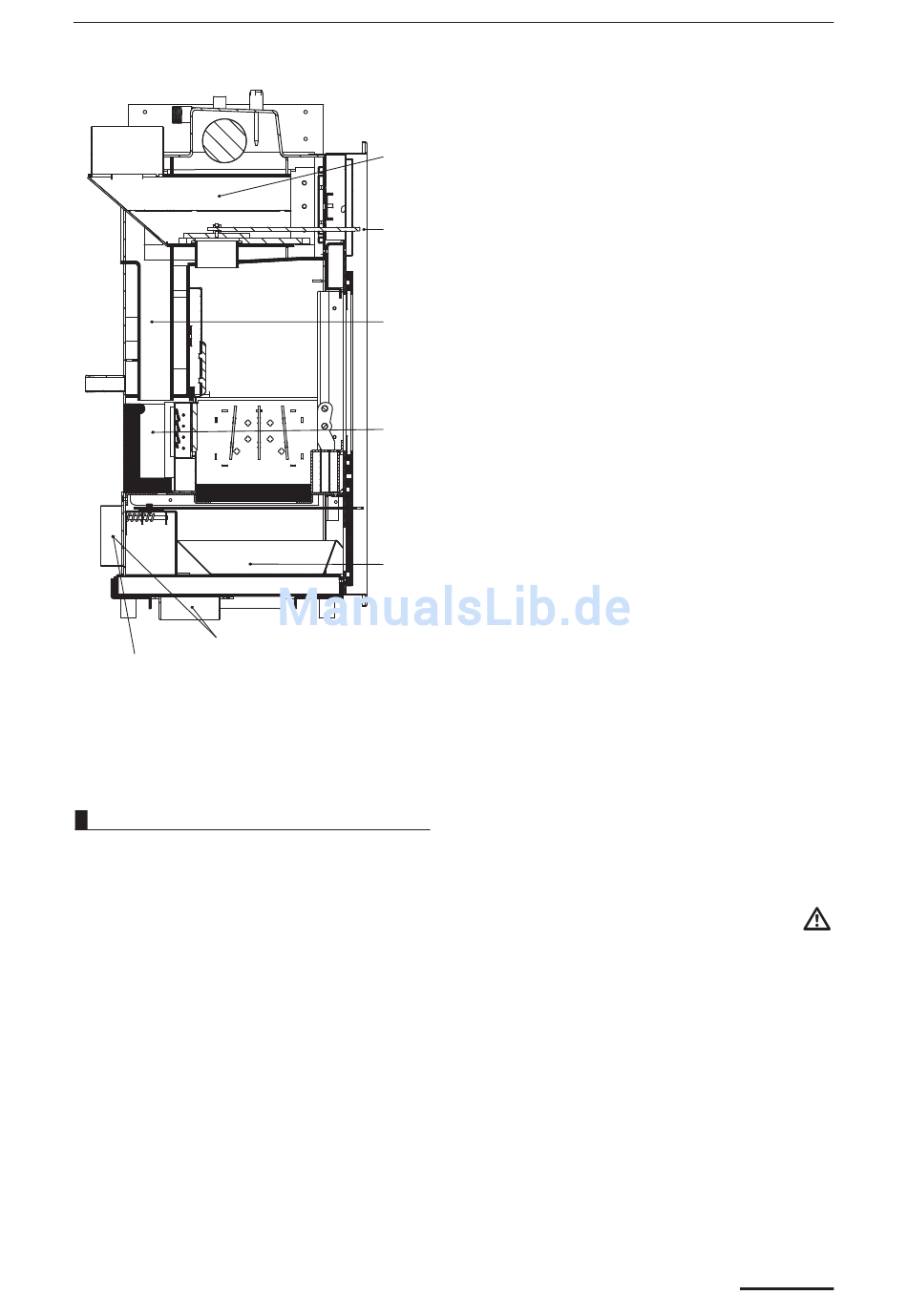

Zug 2,3 und Rauchrohr
Zugang
Anheizschieber
Zug 1
Nachbrennkammer
durch Düse Feuerraum
Aschekasten
Leitungslänge bis
max 2/3 der wirksamen Kaminhöhe
von
ACHTUNG
Kohlenmonoxid-Vergiftung, Lebensgefahr
Sind Küchendunstabzüge/Abluftventilatoren
im Aufstellraum bzw. in angrenzenden Wohn-
räumen, sind diese Anlagen vor der Installation
bzw. Inbetriebnahme mit dem Bezirkskamin-
kehrermeister abzuklären bzw. von ihm abnah-
mepflichtig.
Verbrennungsluft
1-4 lfm ø 125 mm
über
4-6 lfm ø 150 mm
5
