Sicherheitshinweise
Sicherheitshinweise
Normen und Länderrechtsverordnungen sind
zu berücksichtigen.
Der Ofen (1) darf nur in Betrieb genommen
werden, wenn die erzeugte Wärme an die
Raumheizung und den Warmwasserspeicher,
Pufferspeicher abgeführt werden kann.
Funktion
Wenn die Heizkesseltemperatur auf 95 °C
ansteigt, öffnet das thermische Ablaufventil.
Kaltwasser strömt durch den Sicherheits-Wär-
metauscher und die Wärme wird abgeführt Die
Kesselbetriebstemperatur soll max. 85 °C betra-
gen, damit bei Temperaturschwankungen das
Ansprechen der Ablaufsicherung vermieden
wird, dies spart Wartungskosten.
Anlagen mit offenem Expansionsgefäß
Die Anlagenhöhe muss so sein, dass der erfor-
derliche Minimaldruck im Saugstutzen der
Pumpe zur Vermeidung von Kavitation nicht
unterschritten wird.
Geschlossene Anlagen nach DIN 4751 Teil 2.
Thermische Ablaufsicherung
Wenn die Heizung mit einem Druckexpan-
sionsgefäß ausgerüstet ist, muss eine thermi-
ACHTUNG:
11 Sicherheitsventil muss am höchsten Punkt
des Wärmeerzeugers montiert werden.
4
sche Ablaufsicherung vorgesehen werden.
• Die thermische Ablaufsicherung muss bei
Inbetriebnahme auf Funktionsbereitschaft
geprüft werden.
ACHTUNG
Schließen Sie die thermische Ablaufsicherung
unabsperrbar an die Kaltwasserleitung an.
• Bei festgestellten Mängeln ist eine umge-
hende Instandsetzung zu veranlassen.
ACHTUNG
Die Ausblasleitung über einen Trichter und
einen Siphon an die Abflussleitung sichtbar
anschließen.
Zur Vermeidung von zu hohen Kesseltempera-
turen sollte ein Pufferspeicherthermometer
gut sichtbar an der Befeuerungsseite der Anla-
gen angebracht werden.
Abblasleitung mindestens Nennweite Ventil-
ausgang. Leitungslänge einschließlich Bögen
nach Herstellerangaben bzw. Bauartzulassung.

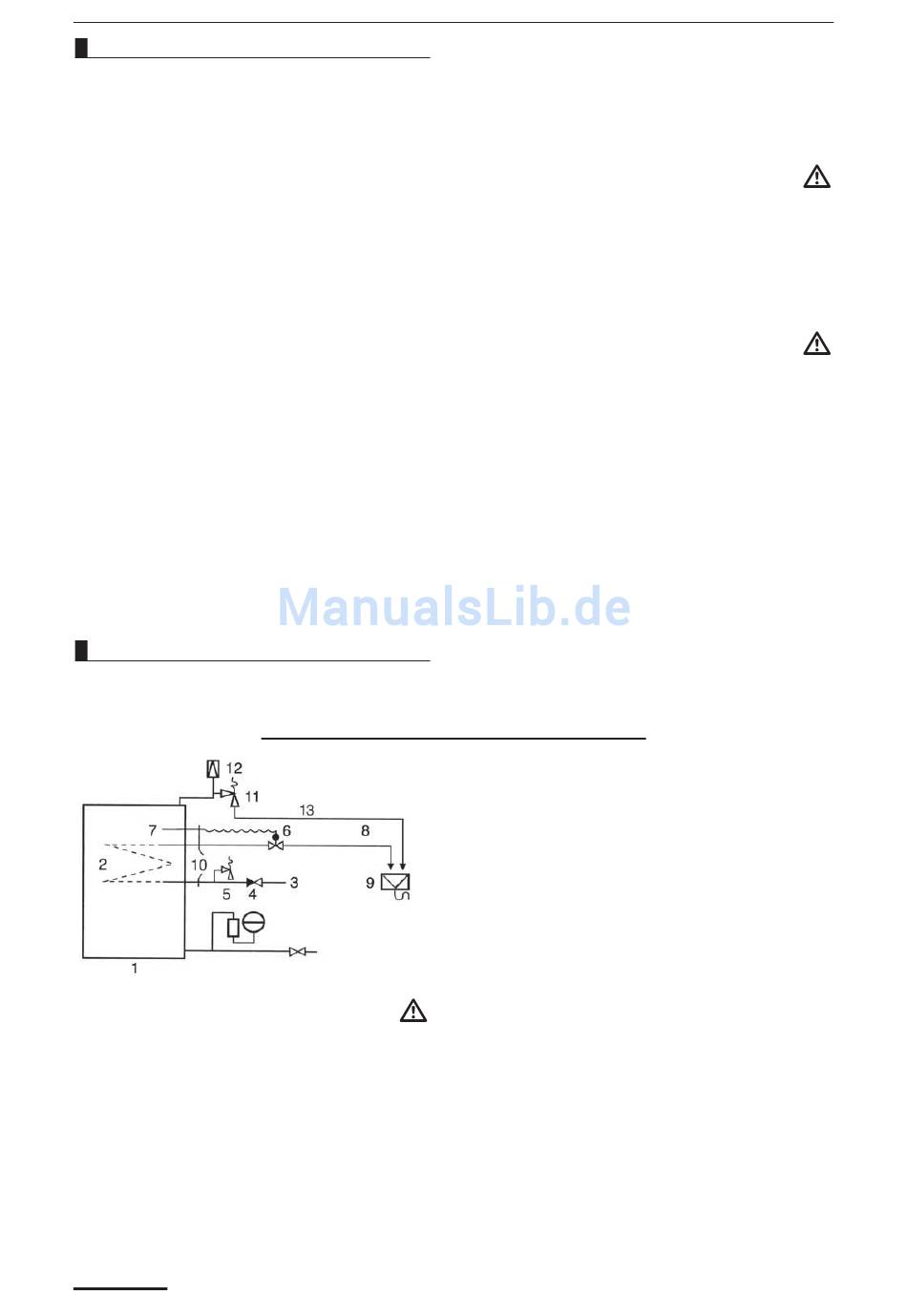

1 = W.-W. Kaminofen
2 = Sicherheits-Wärmetauscher im
Heizkessel eingebaut
3 = Kaltwasseranschluss,
Fließdruck min. 2 bar, max. 6 bar
4 = Rückschlagventil
5 = Sicherheitsventil 6 bar
6 = Thermisches Ablaufventil
7 = Temperaturfühler
8 = Ablaufleitung min. 3/4 Z bzw.
Herstellerangaben
9 = Trichter mit großem Ablauf für eine
Wassermenge von 50 I/Min.
10 = Anschlüsse. Die AnschlussIeitungen
müssen so verlegt werden, dass der
Wärmetauscher ausgebaut werden
kann. (mit Verschraubungen)
11 = Sicherheitsventil 3 bar (Ganzmetall)
MSV-HN – TÜV Bauteilprüf-Nr. 516
12 = Automatischer Entlüfter mind. 150 °C
13 = Ablaufleitung min. 3/4 Z bzw.
Herstellerangaben
Montageanleitung
