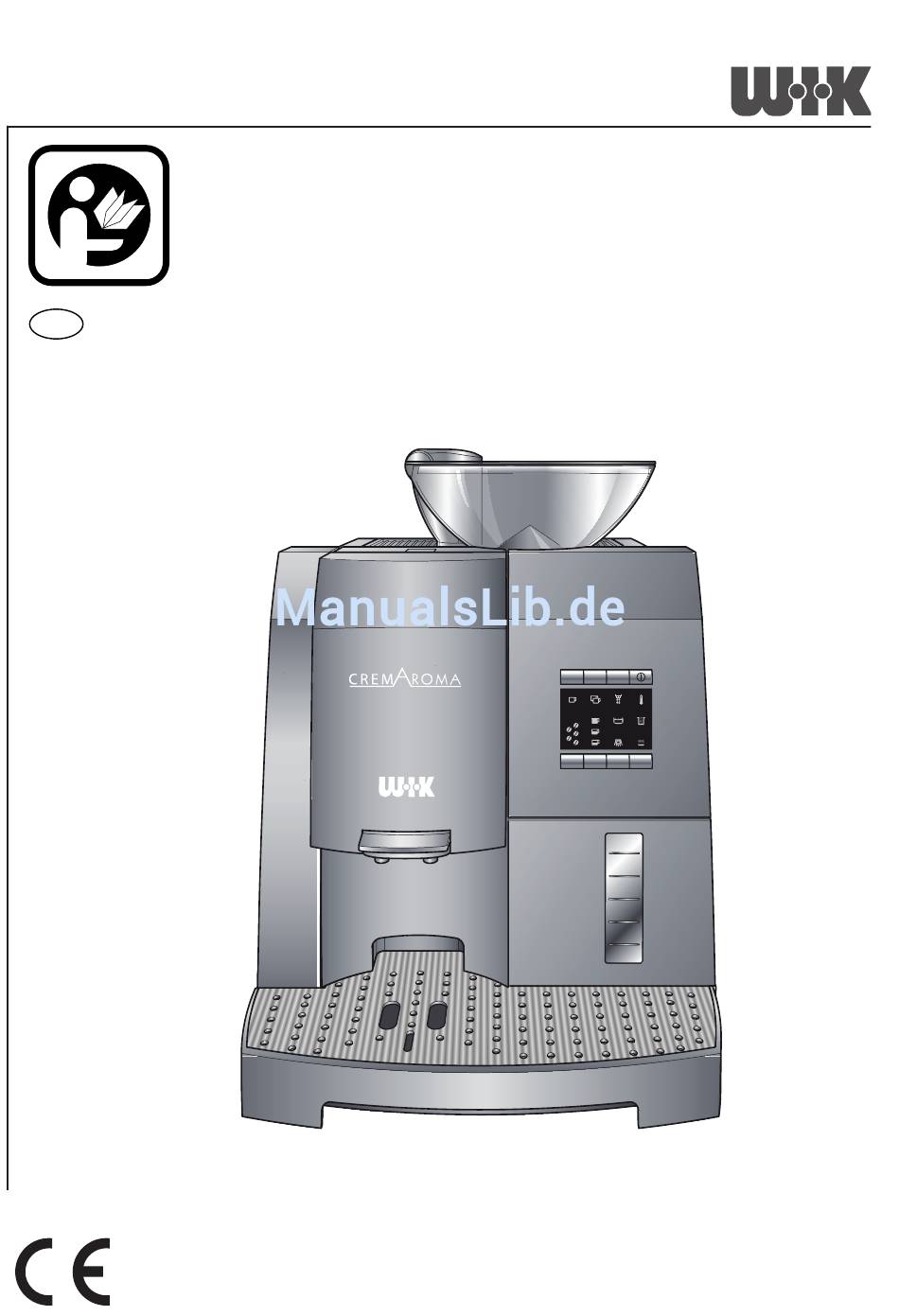

- Seite 1 Bedienungsanleitung PURE COFFEE CAM 51G Mod. 9751G.0.70...
-
Seite 2: Die Kostenfreie Service-Hotline Rufnummer
Wichtiger Hinweis! Sehr geehrter Kunde, die Erfahrung hat gezeigt, dass bei Kaffeevollautomaten weit über die Hälfte aller Kundenreklamationen auf Bedienungs- fehler zurück zu führen sind. Zur ersten Kontaktaufnahme bei Fragen, Reklamationen oder Reparaturen haben wir deshalb für Sie eingerichtet: Die kostenfreie Service–Hotline Rufnummer 08000 –... -
Seite 3: Gerät Ordnungsgemäß Verpacken
Gerät ordnungsgemäß verpacken Im Gewährleistungsfall, bei Schäden oder Austausch von Ersatz-/Verschleißteilen, verpacken Sie das Gerät bitte in der Originalverpackung sowie im Originalkarton. Säubern Sie das Gerät und entleeren Sie den Bohnenbehälter, die Abtropf- schale sowie den Tresterbehälter. Entnehmen Sie den Bohnenbehälter und ziehen Sie die leere Abtropfschale aus dem Gerät. - Seite 4 PURE COFFEE CAM 51G 11 12...
-
Seite 6: Inhaltsverzeichnis
Service-Hotline Gebührenfreie Kunden Service-Hotline: 0 80 00 / 86 66 60 = Originalbedienungsanleitung Inhaltsverzeichnis Technische Daten ............Seite 7 Geräteelemente . -
Seite 7: Technische Daten
Technische Daten CremAroma Bezeichnung: Kaffee-Vollautomat CAM Bestellnummer: 9751G.0.70 Spannung: 220 - 240 V~ // 50/60 Hz Nennaufnahme: ca. 1550 W Heizsystem: Thermoblock-Durchlauferhitzer, ca. 1400 W Pumpe: Elektromagnetische Hochleistungspumpe; Druck: max. 16 bar Energieverbrauch: 12 Wh im Bereitschaftsmodus Netzleitung: max. 1,1 m Maße:... -
Seite 8: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit! Die Bedienungsanleitung vermittelt wichtige Sicherheitshinweise und Informationen, die zum einwandfreien Betrieb des Gerätes erforderlich sind! Die Anleitung unbedingt vollständig lesen, aufbewahren und ggf. an Nachbesitzer/-in weitergeben. Alle Sicherheitshinweise dienen stets auch Ihrer persönlichen Sicherheit! Allgemeine Sicherheitshinweise! Dieses Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen für Elektrogeräte. -
Seite 9: Sicherheitshinweise Beim Anschluss Des Gerätes
Sicherheitshinweise beim Anschluss des Gerätes! GEFAHR! Lebensgefahr durch Stromschlag! Beim Kontakt mit unter Spannung stehenden Leitungen oder Bauteilen besteht Lebensgefahr! Beachten Sie daher nachfolgende Sicherheitshinweise: Kontrollieren Sie regelmäßig Stecker und Kabel. Lassen Sie diese bei Beschädigung nur von einem Fachmann erneuern. Bei sichtbarem oder vermutetem Defekt, Sturz oder Ähnlichem darf das Gerät nicht in Betrieb genommen werden und muss vom Kunden- service oder einem autorisierten Fachmann repariert werden. -
Seite 10: Symbolik In Dieser Anleitung
Sicherheitshinweise für die Reinigung und Pflege! Ein sauberes Gerät schützt Sie vor Gesundheitsgefahren und vermindert Geräteschäden-/ bzw. Gerätestörungen! WARNUNG! Gesundheitsgefahr durch Schimmelbildung! Reinigen Sie alle Geräteteile, die mit feuchtem Kaffeepulver in Berührung kommen, in regelmäßigen Abständen. Bei häufigem Gebrauch mindestens wöchentlich. Hierzu gehören Kaffeepulver- schacht, Brüheinheit und Tresterbehälter. -
Seite 11: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Das Gerät darf ausschließlich zur Zubereitung von Espressokaffee und normalem Kaffee verwendet werden. Bei Zweckentfremdung, falscher Bedienung oder nicht fachgerechter Reparatur wird keine Haftung für eventuelle Schäden übernommen. Ebenso sind Garantieleistungen in solchen Fällen ausgeschlossen. Das Gerät ist nicht für den gewerblichen Gebrauch bestimmt! Kaffee / Espresso Es gibt eine Reihe von Möglichkeiten, wie Sie einen Espresso bzw. -
Seite 12: Aufstellen Und Anschließen
Aufstellen und anschließen Stellen Sie das Gerät auf eine stabile, waagerechte, trockene und wasserfeste Fläche. Montieren Sie die Zubehörteile und schließen Sie das Gerät an. Vorgang: Halten Sie den Bohnenbehälter mit der Markierung auf die Position „Behälterentrie- gelung “ und setzen Sie ihn auf. Hierbei muss die untere Öffnung des Bohnen- behälters geschlossen sein. -
Seite 13: Wasser Einfüllen
Wasser einfüllen Gerät befüllen Vorgang: Ziehen Sie den Wassertank aus dem Gerät. Füllen Sie den Wassertank stets mit frischem, kalten Wasser. CHTUNG! Geräteschutz! Das Gerät kann durch falsche Befüllflüssigkeiten beschädigt werden! Niemals andere Flüssigkeiten als Wasser, wie z.B. kohlesäu- rehaltiges Mineralwasser oder Milch einfüllen. Setzen Sie den Wassertank wieder ein. -
Seite 14: Einschalten
Einschalten Vergewissern Sie sich vor jedem Einschalten, dass sich Wasser im Wassertank befindet und füllen Sie gegebenenfalls auf. Das Gerät benötigt Wasser bei jedem Einschalt- bzw. Aus- schaltvorgang für die automatischen Spülvorgänge. Vorgang: Schalten Sie das Gerät mit der Taste 23 „Ein/Aus“... -
Seite 15: Ausschalten
Ausschalten Vorgang: Wenn das Gerät nach der Kaffeezubereitung mit der Taste 23 „Ein/Aus“ ausge- schaltet wird, erfolgt noch ein Spülvorgang und die Anzeige 25 „Tresterbehälter leeren“ blinkt zur Erinnerung noch ca. 1 Min. Gerät durch Notabschaltung außer Betrieb setzen Sie können das Gerät im Notfall während des Betriebes direkt abschalten, indem Sie die Taste 23 „Ein/Aus“... - Seite 16 Einstellen und Speichern der ermittelten Wasser-Härtestufe Sie können 4 Härtestufen einstellen (Werkseinstellung: Härtestufe 4). Vorgang: Schalten Sie das Gerät ein. Benutzen Sie dazu die Taste 23 „Ein/Aus“. Unmittelbar nach dem Einschalten stellt sich das Gerät ein. Die dadurch entstehenden Geräusche sind normal. Drehen Sie den Bohnenbehälter in die Pos.
-
Seite 17: Bohnenkaffee Zubereiten
Bohnenkaffee zubereiten Durch die Möglichkeit der Mahlgrad- und Mahlmengeneinstellung können Sie das Gerät individuell auf Ihren persönlichen Geschmack einstellen. Beachten Sie, dass Sie nur reine Bohnen ohne Zusatz von karamellisierten oder aromatisierten Bestandteilen in den Kaffeebohnenbehälter füllen. Kaffeebohnenbehälter befüllen Vorgang: ”... - Seite 18 Tasse(n) unter das Gerät stellen und Tassenfüllmenge wählen Vorgang: Stellen Sie eine oder zwei Tassen unter den Kaffeeauslauf. Durch Hoch- oder Run- terschieben des Auslaufes können Sie die Auslaufhöhe optimal Ihrer Tassenhöhe anpassen, um Wärmeverlust und Kaffeespritzer zu reduzieren. Befinden sich Ablagerungen im Kaffeeauslass oder ist dieser verstopft, gehen Sie bitte wie im Kapitel „Höhenverstellung säubern”...
- Seite 19 Einstellen der Kaffeemahlmenge Vorgang: “ so oft, bis das gewünschte Drücken Sie die Taste 20 „Kaffeemahlmenge Kaffeemahlmengensymbol leuchtet. Die Kaffeemahlmengen werden wie folgt angezeigt: Gerät Kaffeemahlmenge „extra leicht“ Kaffeemahlmenge „leicht“ Kaffeemahlmenge „normal“ Kaffeemahlmenge „stark“ Kaffeemahlmenge „extra stark“ Die zuletzt gewählte Mahlmenge bleibt für die jeweils zuvor gewählte Tassen- größe eingestellt und gespeichert.
- Seite 20 Einstellen der Tassenanzahl und Kaffee beziehen Vorgang: Drücken Sie die Kaffeebezugstaste 19 , wenn Sie eine Tasse Kaffee beziehen wollen. Drücken Sie die Kaffeebezugstaste 18 für 2 Tassen Kaffee. Der Kaffee wird zubereitet. Bei der Kaffeezubereitung wird das Kaffeepulver zum Vorbrühen zunächst mit einer kleinen Menge Wasser benetzt.
-
Seite 21: Pulverkaffee Zubereiten
Pulverkaffee zubereiten Beachten Sie, dass Sie nur den mitgelieferten Messlöffel verwenden und nie mehr als einen gestrichenen Messlöffel (max. 8 g) Kaffeepulver in den Schacht eingeben. CHTUNG! Geräteschutz! Das Gerät kann durch falsche Befüllsubstanzen beschä- digt werden! Keine wasserlöslichen, keine gefriergetrockneten Instantprodukte sowie keine anderen Getränkepulver in den Schacht einfüllen. - Seite 22 Tasse unter das Gerät stellen und Tassenfüllmenge wählen Vorgang: Stellen Sie eine Tasse unter den Kaffeeauslauf. Durch Hoch- oder Runterschieben des Auslaufes können Sie die Auslaufhöhe optimal Ihrer Tassenhöhe anpassen, um Wärmeverlust und Kaffeespritzer zu reduzieren. Befinden sich Ablagerungen im Kaffeeauslass oder ist dieser verstopft, gehen Sie bitte wie im Kapitel „Höhenverstellung säubern”...
- Seite 23 Kaffee beziehen Vorgang: Drücken Sie die Kaffeebezugstaste 19 Bei der Kaffeezubereitung wird das Kaffeepulver zum Vorbrühen zunächst mit einer kleinen Menge Wasser benetzt. Nach einer kurzen Unterbrechung erfolgt der eigentliche Brühvorgang. Der Kaffee wird zubereitet. Sie können jederzeit den Brühvorgang abbrechen, indem Sie die zuvor betätig- te Kaffeebezugstaste 19 erneut drücken.
-
Seite 24: Tassenfüllmenge Ändern Und Speichern
Tassenfüllmenge ändern und speichern Das Gerät ist werkseitig auf Standardmengen voreingestellt. Die Tassenfüllenge können Sie für jede Tassengröße individuell einstellen. Tassenfüllmengen im Bohnen - und Pulverbetrieb ändern und speichern Vorgang: Die Einstellung oder Änderung der Tassenfüllmenge ist nur im 1-Tassenbetrieb möglich. - Seite 25 Dieser Punkt gilt nur für den Bohnenbetrieb! Sonst weiter mit Punkt “ so Drücken Sie anschließend die Taste 20 „Kaffeemahlmenge oft, bis das gewünschte Kaffeemahlmengensymbol leuchtet. Dieser Punkt gilt nur für den Pulverbetrieb! Sonst weiter mit Punkt Füllen Sie den Kaffeepulverschacht mit Kaffeemehl. „Kaffeebezug 1 Tasse “...
-
Seite 26: Kaffeemahlmenge Ändern
Kaffeemahlmenge ändern Abhängig von der Kaffeesorte oder der Person, die einen Kaffee wünscht, kann der Kaffee zu stark oder zu schwach sein. Dies können Sie individuell vor jeder Tasse durch die Anpassung der Kaffeemahlmenge einstellen. Kaffeemahlmenge ändern – (nur bei Bohnenbetrieb möglich) Vorgang: Drücken Sie zuerst die Taste Taste 21 „Tassenfüllmenge”... -
Seite 27: Mahlwerk: Einstellung Und Reinigung
Mahlwerk: Einstellung und Reinigung CHTUNG! Geräteschutz! Einstellungen am stehenden Mahlwerk können Beschädigungen am Gerät verursachen! Verstellen Sie das Mahlwerk nur während des Mahlvorganges. Mahlgrad einstellen Vorgang: Beziehen Sie einen Kaffee mit Bohnen. Während des Mahlvorganges verstellen Sie den Mahlgrad mit dem Hebel 17. Auswirkung der Hebelstellungen auf den Geschmack: feine Mahlung für „intensiven Geschmack“... - Seite 28 Vorgang: Drücken Sie die Kaffeebezugstaste 19 , um den Kaffeebezugsvorgang abzubrechen. “ aus und ziehen Sie den Netzstecker Schalten Sie das Gerät mit der Taste 23 „Ein/Aus heraus. Drehen Sie den Bohnenbehälter mit der Markierung auf die Position „Behälter- “ und nehmen Sie diesen ab. Entfernen Sie die restlichen Kaffee- entriegelung bohnen (z.B.
-
Seite 29: Menüeinstellungen
Menüeinstellungen Kaffeetemperatur einstellen (Werkseinstellung: mittel) Sie können zwischen 5 Temperaturstufen wählen. Im Modus „Kaffeetemperatur einstel- len“ leuchtet die Anzeige zur Regulierung der Kaffeemahlmenge, die in diesem Fall die Kaffeetemperatur anzeigt. Die Temperaturen werden wie folgt angezeigt: mäßig warm warm mittel heiß... -
Seite 30: Abschaltzeit Einstellen (Energie Sparen)
Abschaltzeit einstellen (Werkseinstellung: 1 Stunde) Wird das Gerät längere Zeit nicht benutzt, so schaltet es sich aus Gründen der Energieer- sparnis automatisch ab. Sie können zwischen 5 Abschaltzeiten des Gerätes wählen. Im Modus „Abschaltzeit einstellen“ leuchtet die Anzeige zur Regulierung der Kaffeemahlmen- ge, die in diesem Fall die Abschaltzeit anzeigt. -
Seite 31: Gerät Auf Werkseinstellung Zurücksetzen (Reset)
Gerät auf Werkseinstellung zurücksetzen (Reset) Mit dieser Funktion werden alle zuvor geänderten Werte wieder auf Werkseinstellungen zurückgesetzt. Folgende Einstellungen sind davon betroffen: – Tassenfüllmengen – Mahlmengen (Programmierung „Kaffeemahlmenge” zur „Tassenfüllmenge”) – Kaffeetemperaturen – Wasserhärte Vorgang: Schalten Sie das Gerät ein. Benutzen Sie dazu die Taste 23 „Ein/Aus“. -
Seite 32: Mahlwerk Reinigen
Nehmen Sie den Tresterbehälter 4 und den Wassertank 6 heraus und wischen Sie beide Aufnahmeschächte mit einem feuchten Tuch aus. Reinigen Sie die Abtropfschale 8, Tassenrost 5, Tresterbehälter 4 und den Wassertank 6 mit warmem Wasser, mildem Spülmittel und evtl. einem Pinsel. Spülen Sie den Wassertank mit frischem Wasser aus. -
Seite 33: Tresterbehälter Entleeren
Tresterbehälter entleeren Regelmäßig nach 16 Kaffeezubereitungen (16 Einzeltassen bzw. 8 Doppeltassen) muss der Tresterbehälter entleert und gereinigt werden. Sie werden durch die blinkende Anzeige 25 „Tresterbehälter leeren “ darauf hingewiesen. Sobald Sie aufgefordert werden, den Tresterbehälter zu leeren, sind weitere Kaffeebezüge nicht mehr möglich. -
Seite 34: Brüheinheit Reinigen
Brüheinheit reinigen Wir empfehlen die Brüheinheit monatlich zu reinigen. Bei intensiverer Nutzung ist eine häu- figere Reinigung empfehlenswert. Wenn Sie Ihr Gerät längere Zeit nicht benutzen (z.B. Urlaub), ist es notwendig, den Tresterbehälter und den Wassertank zu entleeren. Vor der Wieder-Inbetriebnahme ist die Brüheinheit gründlich zu reinigen. - Seite 35 Brüheinheit säubern / Brüheinheit einsetzen Vorgang: Die Brüheinheit ist geöffnet. Reinigen Sie die Brüheinheit unter fließendem, warmen Wasser. Insbesondere müssen die Edelstahlsiebe gut ausgespült und von Kaffeerückständen befreit werden. Weichen Sie die Brüheinheit ca. 1/2 Std. in heißem Wasser und einem mildem Spülmittel ein, um angetrocknete Kaffeerückstände zu lösen.
-
Seite 36: Kaffeepulverschacht Reinigen
Kaffeepulverschacht reinigen Wenn Sie vermehrt Kaffee mit Kaffeepulver zubereiten, empfehlen wir den Kaffeepulver- schacht in regelmäßigen Abständen zu reinigen. Bei intensiverer Nutzung ist eine häufigere Reinigung notwendig. Entfernen Sie bei ausgeschaltetem und trockenen Gerät die ange- trockneten Kaffeepulverreste. Vorgang: Bevor Sie mit der Reinigung beginnen, entfernen Sie die Brüheinheit. Hinweise dazu finden Sie im Kapitel „Brüheinheit reinigen“... -
Seite 37: Reinigungsprogramm Starten
Reinigungsprogramm starten Das Reinigungsprogramm ermöglicht die intensive Reinigung an sonst nicht zugänglichen Stellen. Starten Sie spätestens dann das Reinigungsprogramm, wenn die Anzeige 28 „Reinigungsprogramm starten” blinkt. Der Reinigungsprozess läuft in 2 Phasen ab, dauert mehrere Minuten und soll nicht unterbrochen werden. Wenn während der Reinigung ein Wassermangel auftritt, stoppt das Programm. - Seite 38 Platzieren Sie den entleerten Tresterbehälter wie abgebildet unter den Kaffeeaus- lauf. Er dient als Sammelbehälter für das Reinigungswasser. Drücken Sie die Taste 28 „Reinigungsprogramm starten” erneut. Die Anzeige „Tresterbehälter leeren” wechselt von Blinklicht auf Dauerlicht. Das Pro- gramm startet, der Prozess sollte nicht unterbrochen werden. Das Programm führt 5 Zyklen mit Frischwasserspülungen durch.
- Seite 39 Wenn die Anzeige 25 „Tresterbehälter leeren” wieder blinkt , platzieren Sie den Tresterbehälter wie abgebildet unter den Kaffeeauslauf. Er dient als Sammelbehäl- ter für das Reinigungswasser. Vorgang hase 2: Spülen Drücken Sie die Taste 28 „Reinigungsprogramm starten” erneut. Die Anzeige „Tresterbehälter leeren”...
-
Seite 40: Entkalkungsprogramm Starten
Entkalkungsprogramm starten Das Entkalkungsprogramm ermöglicht eine einfache und wirksame Entkalkung Ihres Gerätes. Sie sollten das Gerät regelmäßig entkalken, spätestens jedoch dann, wenn die Anzeige 27 „Entkalkungsprogramm starten” blinkt. Der Entkalkungsprozess läuft in 2 Phasen ab, dauert mehrere Minuten und soll nicht unterbrochen werden. Die Häufigkeit der Entkalkung ist vom Härtegrad des Wassers in Ihrer Region abhängig. - Seite 41 Das Programm startet, der Prozess sollte nicht unterbrochen werden. Das Programm führt insgesamt 15 Zyklen durch. Die Pausenzeiten dienen der Ein- wirkung der Entkalkungsflüssigkeit. Bei Stromausfall muss das Programm neu gestartet werden! während des Reinigungprozesses blinkt die Anzeige 20 abwechselnd. Der Entkalkungsprozess wird nach ca.
-
Seite 42: Gerätemeldungen, Mögliche Ursachen Und Abhilfen
Gerätemeldungen, mögliche Ursachen und Abhilfen Anzeigen Ursache Abhilfe Taste „Ein/Aus“ Netz-/Funkstörungen Spannungs- drücken schwankungen Wassertank auffüllen: Wassertank leer siehe „Wasser einfüllen” (siehe Seite 13) Tresterbehälter entleeren Tresterbehälter ist voll und reinigen: siehe „Tres- terbehälter entleeeren” (siehe Seite 33) Brüheinheit sorgfältig reini- Brüheinheit überfüllt gen, dabei den Kaffeeku- Brüheinheit verstopft... -
Seite 43: Probleme, Mögliche Ursachen Und Abhilfen
Sehr lautes Geräusch Fremdkörper entfernen (siehe Mahlwerk durch Fremd- beim Mahlen Seite 27) bzw. Kaffeepulver- körper blockiert oder schacht reinigen (siehe Seite 36) Kaffeepulverschacht durch Kaffeepulver Gerät vom WIK Kundendienst blockiert überprüfen lassen Gerät kann weiterhin mit Pul- verkaffee betrieben werden... - Seite 44 Entkalkungs - Tresterbehälterleerung ter oder falls leer, herausziehen programm startet wurde nicht erkannt und nach ca. 10 sec. wieder ein- nach 3 sek. Tasten- schieben druck nicht Für Fragen oder Anregungen rufen Sie bitte die Hotline an, oder schriftlich unter: wik@wik.de...
-
Seite 45: Umweltschutz, Entsorgung, Transport
Umweltschutz Verpackungsmaterial sowie Gerät und Zubehör sind aus recyclefähigen Materialien hergestellt. Verpackungsmaterial nicht einfach wegwerfen, sondern der Wiederverwertung zuführen. Geräteverpackung: Papier-, Pappe-, und Wellpappeverpackungen wie Altpapier entsorgen. Kunststoffverpackungsteile und Folien in die entsprechenden Sammelbehälter entsor- gen. Die getrennte, umweltgerechte Entsorgung von Materialresten fördert die Wiederverwertung von Wertstoffen. -
Seite 46: Gewährleistung
Fremdkörper im Bohnenbehälter etc. G Geräte, die von nicht autorisierten Personen geöffnet und/oder manipuliert wurden. Diese von der Gewährleistung ausgenommenen Ver- schleißteile und Schäden werden von Ihrer WIK Service Abteilung gegen Kostenerstattung ausgewechselt bzw. repariert. Die Gewährleistungsfrist beginnt ab dem ursprünglichen Kaufdatum.
