PerfectView REC 400
➤ Fije la grabadora de vídeo en un lugar adecuado del vehículo (p. ej. en el
maletero o bajo el asiento).
➤ Fije la grabadora de vídeo en los cuatro orificios de fijación.

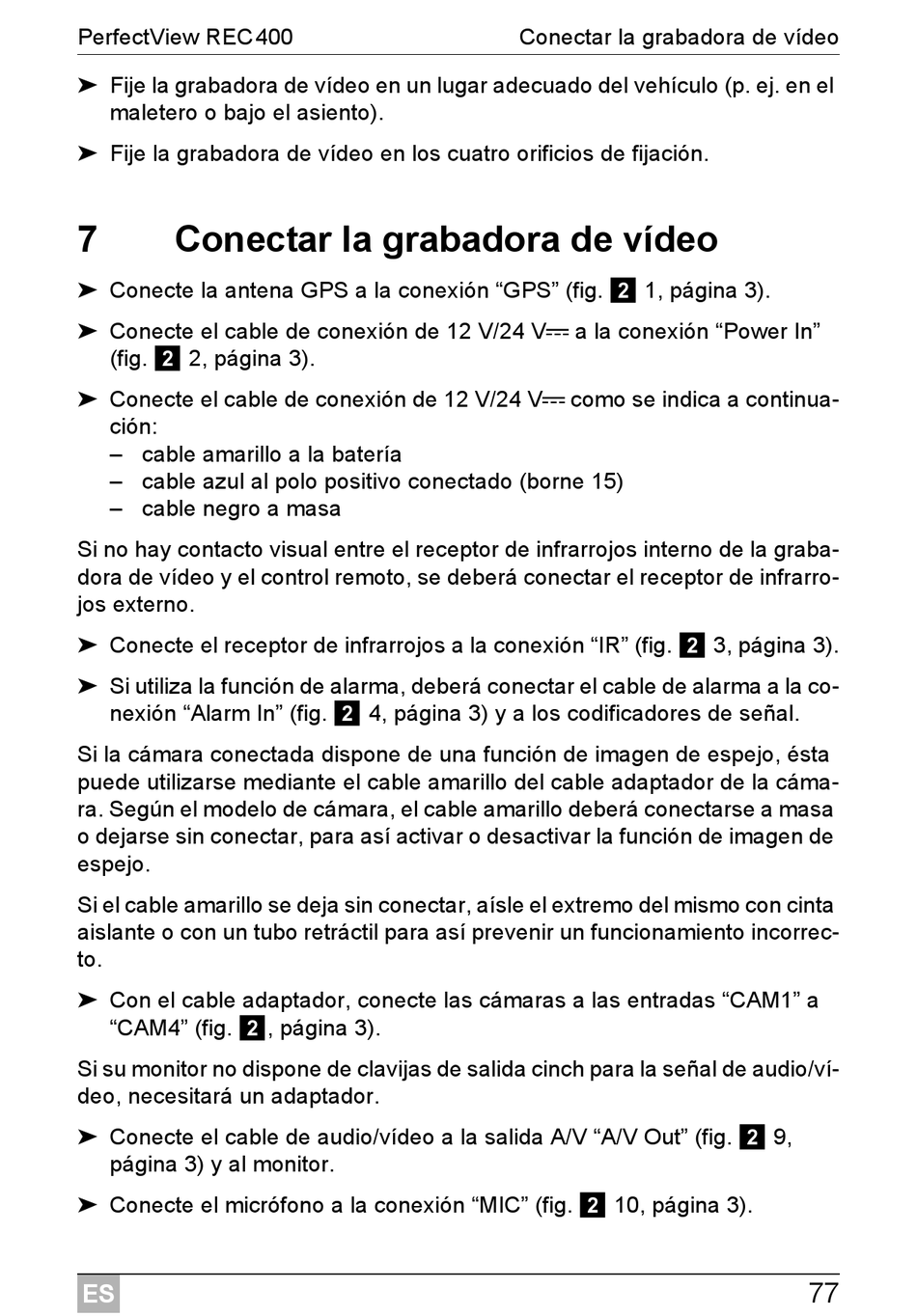

7 Conectar la grabadora de vídeo
➤ Conecte la antena GPS a la conexión "GPS" (fig. 2 1, página 3).
➤ Conecte el cable de conexión de 12 V/24 Vg a la conexión "Power In"
(fig. 2 2, página 3).
➤ Conecte el cable de conexión de 12 V/24 Vg como se indica a continua-
ción:
– cable amarillo a la batería
– cable azul al polo positivo conectado (borne 15)
– cable negro a masa
Si no hay contacto visual entre el receptor de infrarrojos interno de la graba-
dora de vídeo y el control remoto, se deberá conectar el receptor de infrarro-
jos externo.
➤ Conecte el receptor de infrarrojos a la conexión "IR" (fig. 2 3, página 3).
➤ Si utiliza la función de alarma, deberá conectar el cable de alarma a la co-
nexión "Alarm In" (fig. 2 4, página 3) y a los codificadores de señal.
Si la cámara conectada dispone de una función de imagen de espejo, ésta
puede utilizarse mediante el cable amarillo del cable adaptador de la cáma-
ra. Según el modelo de cámara, el cable amarillo deberá conectarse a masa
o dejarse sin conectar, para así activar o desactivar la función de imagen de
espejo.
Si el cable amarillo se deja sin conectar, aísle el extremo del mismo con cinta
aislante o con un tubo retráctil para así prevenir un funcionamiento incorrec-
to.
➤ Con el cable adaptador, conecte las cámaras a las entradas "CAM1" a
"CAM4" (fig. 2, página 3).
Si su monitor no dispone de clavijas de salida cinch para la señal de audio/ví-
deo, necesitará un adaptador.
➤ Conecte el cable de audio/vídeo a la salida A/V "A/V Out" (fig. 2 9,
página 3) y al monitor.
➤ Conecte el micrófono a la conexión "MIC" (fig. 2 10, página 3).
ES
Conectar la grabadora de vídeo
77
