Tuner Modus / Programmieren der Basis-Unterbrechungszeit
1.
Um in den Tuner Modus zu gelangen, ziehen Sie den Kupplungshebel oder halten Sie
das schwarze Kupplungssignal-Kabel an die Masse.
2.
Ziehen Sie den Schalthebel in eine Position, wo die Status-LED der Kontrolleinheit
grün leuchtet (fix) und halten Sie diese Position für 6 Sekunden, bis die grüne Status-
LED auf rot wechselt. Nun befinden Sie sich im Tuner Modus.
3.
Lösen Sie den Kupplungshebel oder entfernen Sie das schwarze Kupplungssignal-
Kabel von der Masse und lösen Sie ebenfalls den Schalthebel.
Sobald Sie die Programmierung beendet haben, sollte das schwarze Kupplungssignal-
Kabel geschützt befestigt werden (sollte es nicht fix am Schalter montiert sein).
Die Default Unterbrechungszeiten von Hause aus sind 66 ms (Millisekunden). Dabei
blinkt die rote LED kurz 10-mal auf. Dies entspricht einer Basiseinstellung, welche auf
Wunsch angepasst werden kann. Dieses fortgeschrittene Quickshifter-System wird die
Unterbrechungszeiten anpassen, je nach Motoren-Parameter.
4.
Um die Basis Unterbrechungszeit um 2 ms zu erhöhen, ziehen Sie den Schalthebel
vorübergehend in die Schaltposition – die blinkende, rote LED wird fix rot, sobald sie
sich im Schaltmodus befindet.
Sobald der Schalthebel wieder gelöst ist, wird die rote Status-LED 11-mal kurz
aufblinken, um anzuzeigen, dass die Unterbrechungszeit nun 68 ms beträgt.
Art.-Nr. : 4-118

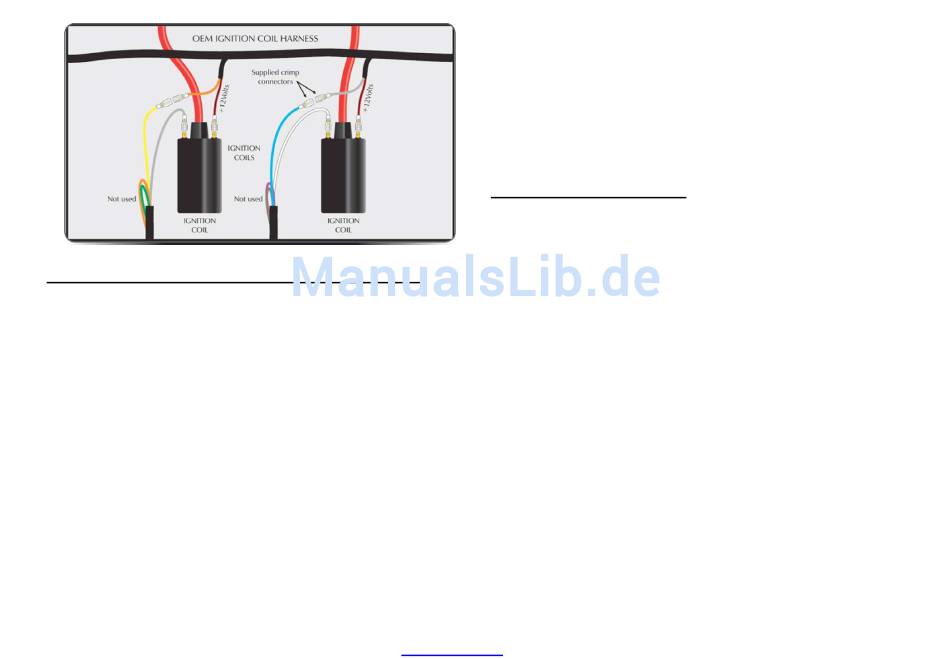

Fig. 2
www.racimex.de
Jedes Mal, wenn der Schalthebel kurz in die Schaltposition gebracht wird, wird die
Unterbrechungszeit um 2 ms erhöht, bis auf ein Maximum von 20-maligem rotem
Aufleuchten, was 86 ms entspricht. Einmal an diesem Punkt angelangt, werden bei
Erreichen der Schaltposition jedes Mal um 2 ms verringert, auf Minimal 48 ms
Unterbrechungszeit. Die Unterbrechungszeit kann so jederzeit verändert werden,
bis die gewünschte Zeit gefunden wurde.
5.
Um aus dem Tuner Modus heraus zu gelangen, ziehen Sie den Schalthebel in die
Schaltposition für 4 Sekunden, damit die Daten gespeichert werden können und
die rote Status-LED wechselt auf grün.
Quickshifter System Bedienung
Um den Quickshifter einzusetzen, schalten Sie einmal mit Ihrem Fuss in einen höheren
Gang, ohne die Kupplung zu verwenden oder am Gasgriff zu ziehen.
Bemerkung: Der Schalthebel muss vollständig in die Ruheposition zurückgelangen,
bevor das System für eine nächste Schaltung bereit ist.
Die Status-LED wird fix grün leuchten, wann immer sich der Quickshifter Sensor in
Schaltposition befindet. Die Status-LED wird im Einklang mit dem Motor blinken, wenn
der Motor läuft und ein Zünd-/Drehzahlsignal vorhanden ist (wird benötigt, um
funktionieren zu können).
Unterhalb von 2500 U/min ist keine Unterbrechung / Schaltung möglich.
Universal Zündunterbrechnungs Quickshifter
PCV - 3
