2.5 Anschlußart und Schutzhülsen
Zulässige
Außendruckbe-
aufschlagung
Schutzhülse UH
16 bar, 110° C
Schutzhülse U
Werkstoff von Rohr und Nippel: CuZn
Rohrdurchmesser
15 x 0,75 mm
Hinweis:
Wegen der allgemeinen Ansprechgenauigkeit dürfen die Geräte nur mit
den werkseitig mitgelieferten Schutzhülsen verwendet werden.
Mehrfachbelegung von Schutzhülsen sind nur mit 2 oder 3 Rundfühlern
mit Ø 6 mm und Schutzhülsen von 15 x 0,75 mm zulässig
Bei Belegung mit 2 Fühlern muß die werkseitig mitgelieferte Andrückfe-
der in der Schutzhülse eingebaut sein

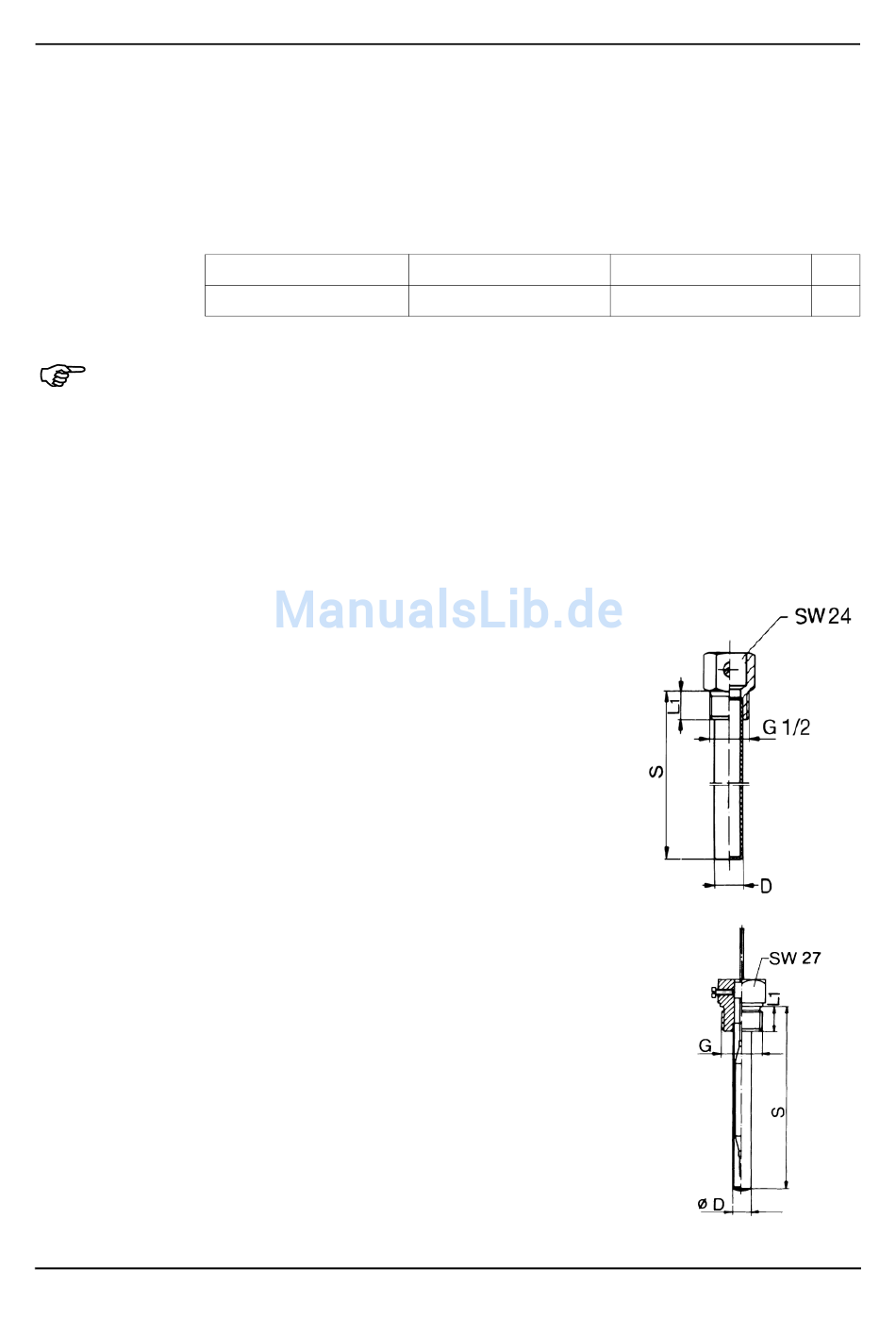

Schutzhülse UH
Schutzhülse als Einschraubhülse mit Fest-
stellschraube, ohne Dichtbund zum Einhan-
fen für Temperaturen bis +110° C
Schutzhülse U
Schutzhülse als Einschraubhülse mit Fest-
stellschraube, (Klemmstück zur Arretierung
des Fühlers bei Typenzusatz „f"). Mit Ein-
schraubzapfen Form A nach DIN 3852/2.
Beschreibung
100
27
° C
150
26 bar
7
