Verwandte Anleitungen für Yamaha E-BIKE SYSTEME
Inhaltszusammenfassung für Yamaha E-BIKE SYSTEME
- Seite 1 q LESEN SIE DIESE ANLEITUNG SORGFÄLTIG! Sie enthält wichtige Sicherheitsinformationen. Anzeigeeinheit (LED-Typ) ORIGINAL ANLEITUNGEN...
- Seite 2 BESCHREIBUNG 1. Anzeigeeinheit (LED-Typ)
-
Seite 3: E-Bike Systeme
E-BIKE SYSTEME Die e-Bike Systeme sind so konstruiert, dass Sie Ihnen die optimale Leistung zur Unterstützung geben. Sie helfen Ihnen innerhalb eines Standardbereichs, der auf Faktoren wie Ihrer Pedaltretkraft, Fahr- radgeschwindigkeit und aktuellem Gang basiert. Die e-Bike Systeme funktionieren in den folgenden Situationen nicht: •... - Seite 4 E-BIKE SYSTEME Leistungshilfe-Diagramm Hoch High-Performance Modus Standard Modus Stromsparend Eco Modus Anfahren Ebene Fahrbahn Geneigte Fahrbahn Steiler Anstieg Niedrig High-Performance Standard Eco Modus Modus Modus Ein Modus, der Der empfohlene Ein Modus, der verlässlich immer Modus, der Hilfsleis- Hilfsleistung spart,...
-
Seite 5: Instrumente Und Steuerfunktionen

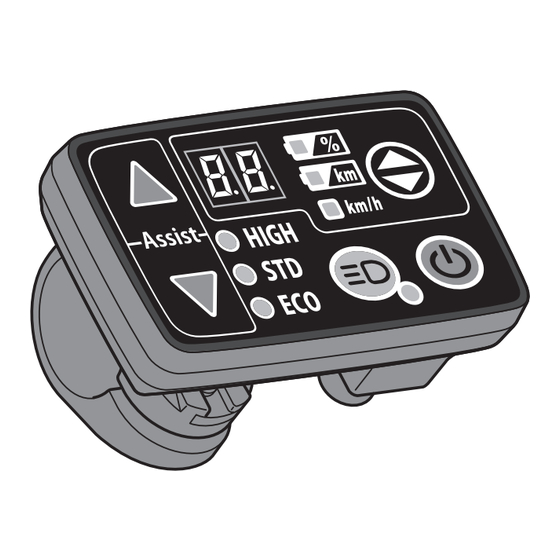

INSTRUMENTE UND STEUERFUNKTIONEN Anzeigeeinheit (LED-Typ) Funktionsanzeige (Akkuladestandsanzeige/ Lampe verbleibender Streckenmesser/Tachometer) Akkuladestand Lampe für verbleibende Hilfsstrecke Hilfsmodusschalter (nach oben) Funktionsauswahlschalter Lampe für Fahrradgeschwindigkeit Hilfsmodusschalter (nach unten) Netzschalter Lampe für Beleuchtung Hilfsmoduslampe Lichtschalter... - Seite 6 INSTRUMENTE UND STEUERFUNKTIONEN Anzeigeeinheit (LED-Typ) Die Anzeigeeinheit (LED-Typ) bietet die folgenden Bedie- nungen und Informationsanzeigen. 2 Stromversorgung „Ein/Aus“ Jedes Mal, wenn Sie den Netzschalter drücken, schaltet die Stromversorgung zwischen „Ein“ und „Aus“ um. Wenn die Stromversorgung eingeschaltet wird, leuchten alle Lampen auf der Anzeige für etwa 2 Sekunden lang auf und erlöschen dann wieder.
- Seite 7 INSTRUMENTE UND STEUERFUNKTIONEN 2 Anzeigen und Umschalten von Akkulade- standsanzeige, Streckenmesser, Tachometer Sie können entweder die Akkuladestandsanzeige, den Funktionsanzeige Lampe (Akkuladestandsanzeige/ Streckenmesser oder das Tachometer anzeigen. verbleibender Streckenmesser/Tachometer) Akkuladestand Die Akkuladestandsanzeige zeigt eine Schätzung an, wie viel Ladung im Akkupack verbleibt, der Streckenmesser zeigt eine Schätzung der verbleibenden Hilfsstrecke (Kilo- meter) mit der verbleibenden Akkuladung (Im Hilfsmodus Aus wird das Tachometer angezeigt, die verbleibende...
- Seite 8 INSTRUMENTE UND STEUERFUNKTIONEN 2 Anzeige von Fehlern, die vom Diagnosemo- dus erkannt wurden Die e-Bike Systeme verfügen über einen Diagnosemodus. Lampe verbleibender Fehleranzeige Akkuladestand Wenn Sie die Stromversorgung der Anzeigeeinheit ein- schalten und eine Fehlfunktion oder Fehler im e-Bike Sys- tem vorliegt, weist das System Sie darauf hin, indem die Lampen für den Hilfsmodus, den verbleibenden Akkulade-...
-
Seite 9: Überprüfen Des Verbleibenden Akkuladestands
ÜBERPRÜFEN DES VERBLEIBENDEN AKKULADESTANDS Sie können die Schätzung, wie viel Ladung noch im Akku vorhanden ist und wie weit er aufgeladen ist, überprüfen. Die Überprüfung kann mit der verbleibenden Akkuladestandsanzeige der Anzeige- einheit oder den Lampen für die Akkuladestandsanzeige des Akkus durchgeführt werden. HINWEIS •... -
Seite 10: Fehlersuche
FEHLERSUCHE E-Bike Systeme Symptom Prüfen Aktion Die Hilfsmoduslampen, Lampe für verbleibenden Akkuladestand, Lampe für verbleibende Hilfsstrecke blinken in einem abwechselnden Muster (in Intervallen von etwa Es könnte ein Problem mit einer 0,2 Sekunden). Fehlfunktion im Inneren der Oder die Antriebseinheit vorliegen. - Seite 11 FEHLERSUCHE Symptom Prüfen Aktion Diese Lampen blinken, wenn der Hilfsmoduslampen Geschwindigkeitssensor kein korrektes blinken. Signal empfangen kann. Schalten Sie die Stromversorgung der Anzeigeeinheit aus und wieder ein, wählen Sie den Hilfsmodus und fahren Sie dann eine kurze Strecke. Achten Sie ebenfalls darauf, dass der Magnet korrekt an den Speichen der Hilfsmoduslampe Räder montiert ist.
