6 Montage und Inbetriebnahme

6.1 Allgemeine Montagehinweise

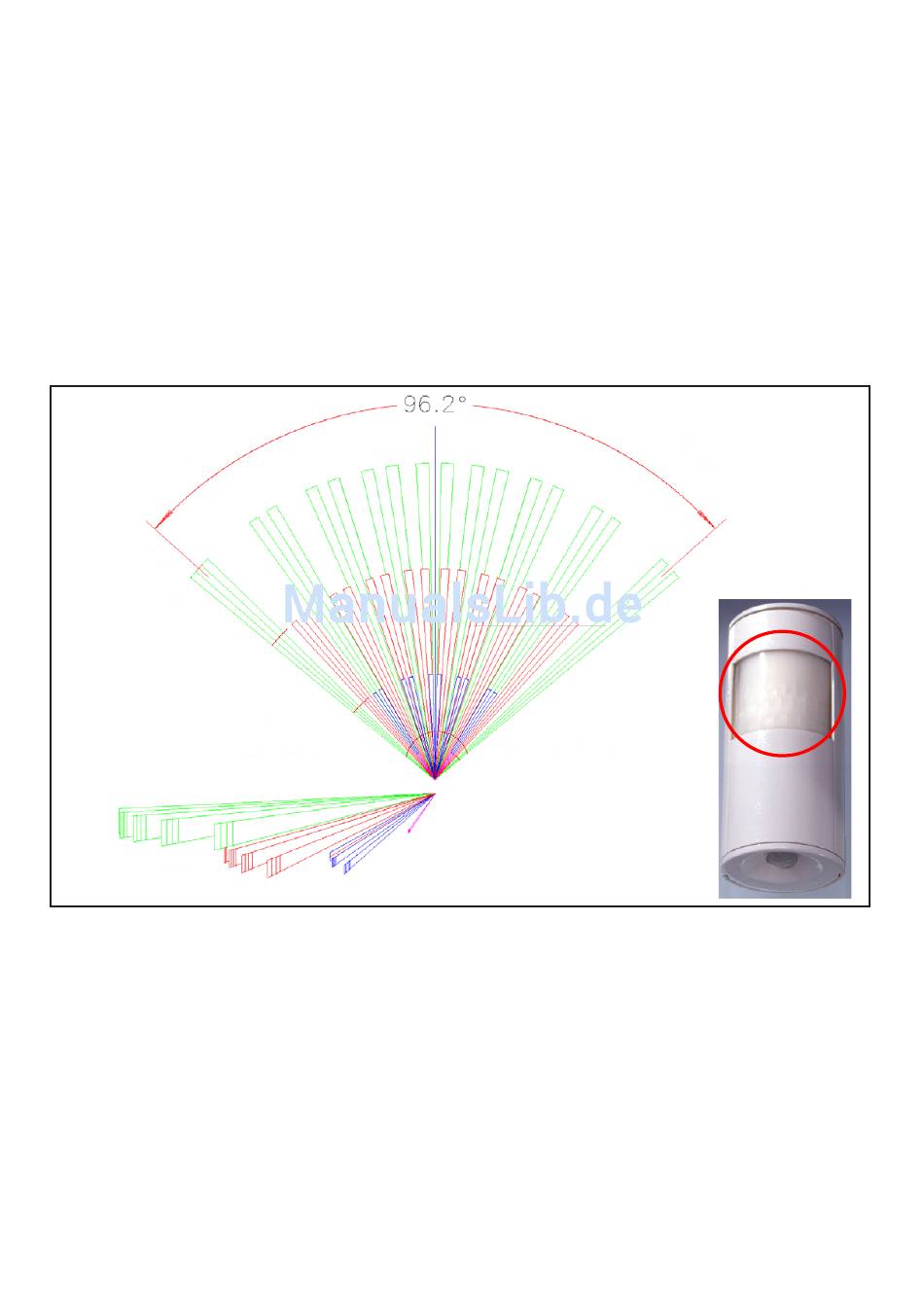

• Die vordere Erfassungslinse des HM-Sec-MDIR verfügt über
vier Erfassungsebenen mit 9 oberen, 8 mittleren, 5 unteren und
2 Unterkriech-Segmenten. Damit lässt sich bei einem Öffnungs-
winkel von 90° eine Reichweite von bis zu 12 m erzielen. Die
folgende Abbildung zeigt den Erfassungsbereich der Hauptlinse:
• Der HM-Sec-MDIR ist zur zusätzlichen Sicherheit mit einem so-
genannten Unterkriechschutz ausgestattet, sodass ein Eindring-
ling den Erfassungsbereich der Hauptlinse nicht „unterwandern"
kann. Dafür ist eine zusätzliche Linse mit einem direkt nach
unten gerichteten Erfassungsbereich integriert. Diese Mini-Dom-
Linse besitzt 17 Segmente, die in 2 m Höhe eine Fläche von ca.
3,75 m x 3,75 m abdeckt. Der prinzipielle Erfassungsbereich ist in
Abbildung auf der folgenden Seite zu sehen.
