Signalisierung des Ladezustandes über das Grafikdisplay
Auf der Frontseite des Ladegerätes befindet sich die Bedien- und Anzeigeeinheit mit fünf Leuchtelementen
(LED), einem Pause-Taster und einem Grafikdisplay. Dieses dient zur visuellen Unterstützung für den Benutzer.
Das Grafikdisplay hat drei Betriebszustände:
-
Startanzeige
-
Ladeanzeige
-
Einstellmenü (siehe „Allgemeine Bedienung")

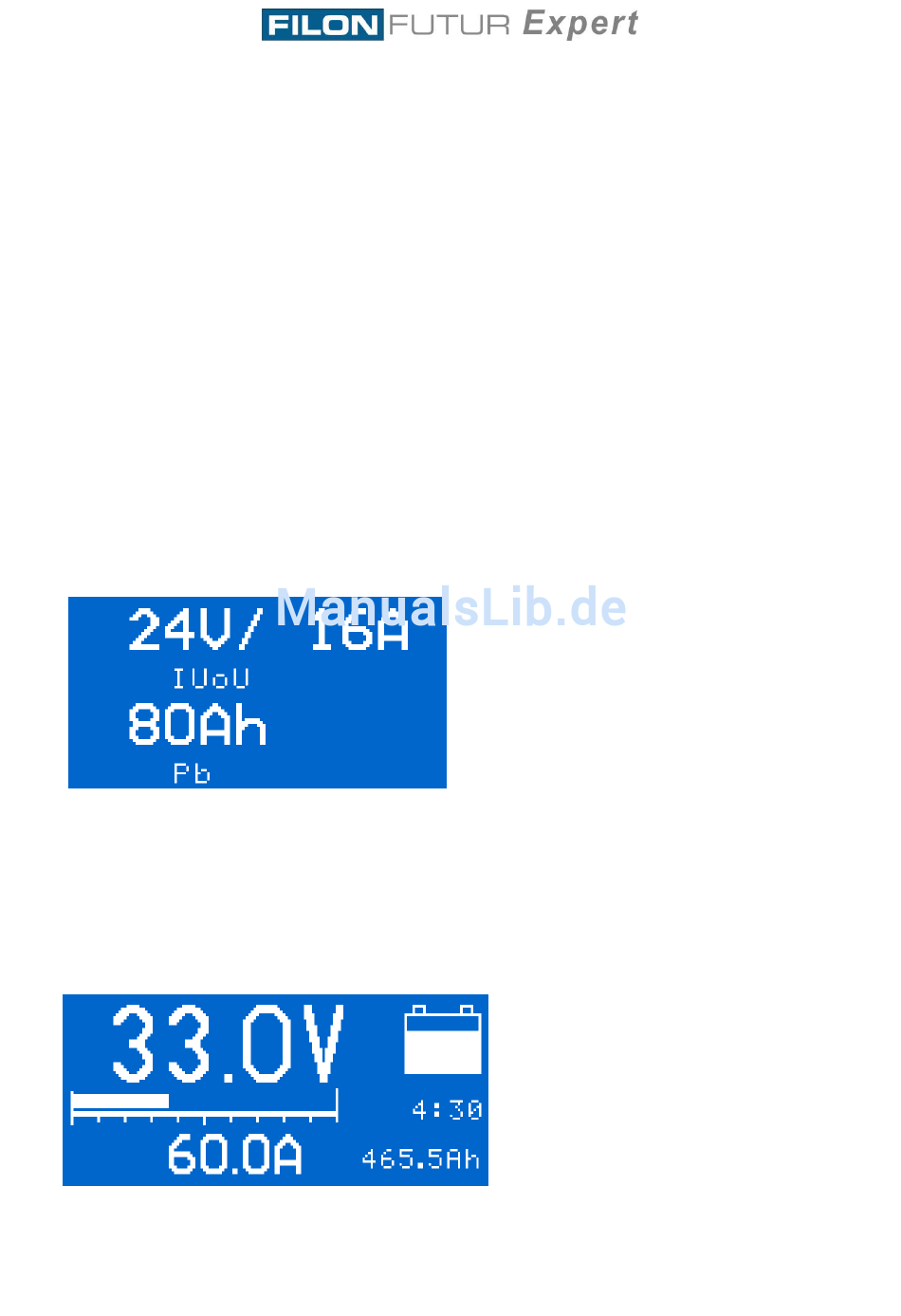

Startanzeige
In der Startanzeige werden die eingestellten Ladeparameter angezeigt. Diese Anzeige erscheint in folgenden
Zuständen:
-
Vor Beginn jeder Ladung
-
Nach Beendigung des Pausemodus
Voraussetzungen
-
Ladegerät an das Versorgungsnetz anschließen.
Ladeanzeige
In der Ladeanzeige werden die aktuellen Ladeparameter angezeigt. Diese Anzeige wird während der ganzen
Ladung angezeigt.
Voraussetzungen
-
Ladegerät befindet sich im Ladezustand
28
Batteriespannung und Ladestrom
Eingestellte Kennlinie
Eingestellte Kapazität
Eingestellter Batterietyp
Aktuelle Batteriespannung
Symbolischer Batteriestatus
Bargraph- Anzeige für Ladestrom
(0% - 100%)
Ladezeit der gesamten Ladung
Eingeladene Kapazität
Aktueller Ladestrom
