Thermal Imager Bedienungsanleitung
6.5 Fokus
Um den Fokus einzustellen, drehen Sie das IR-Objektiv im oder gegen den Uhrzeigersinn. Wenn das Ziel in den Fo-
kus gebracht wird, wird das Bild schärfer. Wenn sich das Ziel aus dem Fokus bewegt, wird das Wärmebild unscharf.
Anmerkung
Der korrekte Fokus ist für alle bildgebenden Anwendungen wichtig. Der korrekte Fokus stellt sicher, dass die Infrarot-
energie korrekt auf die Pixel des Sensors gelenkt wird. Ohne korrekten Fokus kann das Wärmebild unscharf sein und
die radiometrischen Daten sind ungenau. Infrarotbilder, die nicht fokussiert sind, sind häufig nicht verwendbar oder
geringwertig.
6.6 Verschluss
Das Wärmebild des Thermal Imager wird unscharf, wenn der Thermal Imager einige Minuten lang keine Korrek-
tur durchführt oder wenn der Thermal Imager das Ziel wechselt. Um ein gutes Wärmebild zu erhalten, muss der
Thermal Imager kalibriert werden.
Der Thermal Imager hat zwei Korrekturmodi: Manuell und Automatisch. Im manuellen Modus drücken Sie den
Power-Knopf, damit der Thermal Imager die Korrektur durchführt. Im automatischen Modus kann der Thermal
Imager automatisch korrigieren, wenn das Wärmebild unscharf wird.

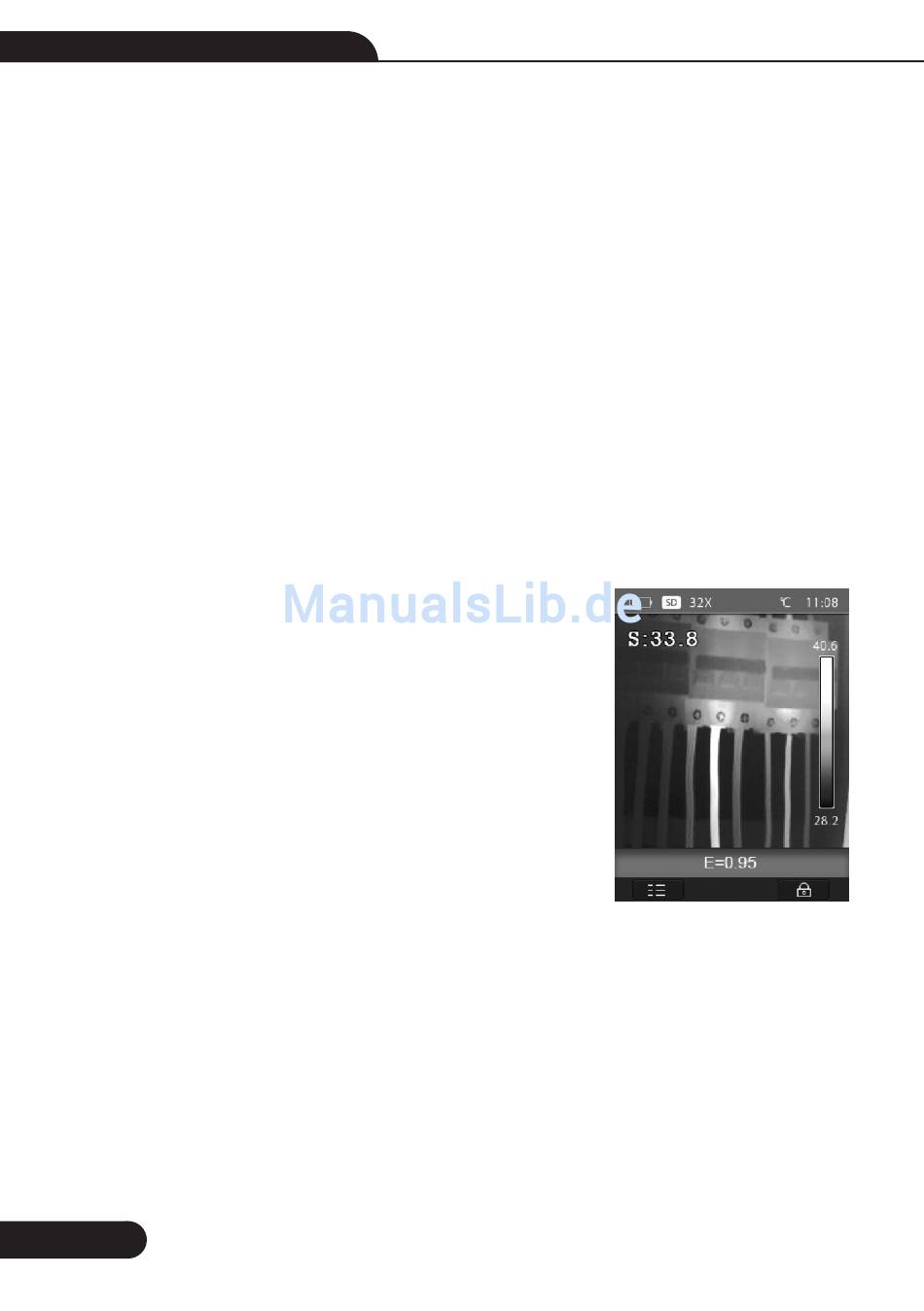

6.7 Zoom
Der Thermal Imager enthält einen kontinuierlichen Zoom von 1 - 32x.
• Drücken Sie in der Desktop-Anzeige auf den Button Auf. Das Bild
zoomt um 10% heraus. Längeres Drücken führt zu kontinuierlichem
Herauszoomen.
• Drücken Sie in der Desktop-Anzeige auf den Button Ab. Das Bild
zoomt um 10% heran. Längeres Drücken führt zu kontinuierlichem
Heranzoomen.
Beim Ein- oder Auszoomen wird der Faktor "1X" in der oberen Status-
leiste angezeigt.
6.8 LED-Anzeige
• Drücken Sie in der Desktop-Anzeige den rechten Button ca. 2 Sekunden lang. Die LED-Anzeige geht an.
• Drücken Sie in der Desktop-Anzeige den rechten Button erneut ca. 2 Sekunden lang. Die LED-Anzeige geht aus.
6.9 Laser
• Drücken Sie in der Desktop-Anzeige den linken Button ca. 2 Sekunden lang. Der Laser wird eingeschaltet.
• Drücken Sie in der Desktop-Anzeige den linken Button erneut ca. 2 Sekunden lang. Der Laser wird ausgeschaltet.
12
