Die Tageserträge werden in einem Kurvendiagramm dargestellt. Die
dunkelgrüne Linie zeigt den Tages-Sollertrag an.
Beim Überstreichen der Kurven mit der Maus werden Ihnen die ent-
sprechenden Werte angezeigt.
Schaltflächen der Tagesübersicht



1000
Solar-Log Benutzerhandbuch

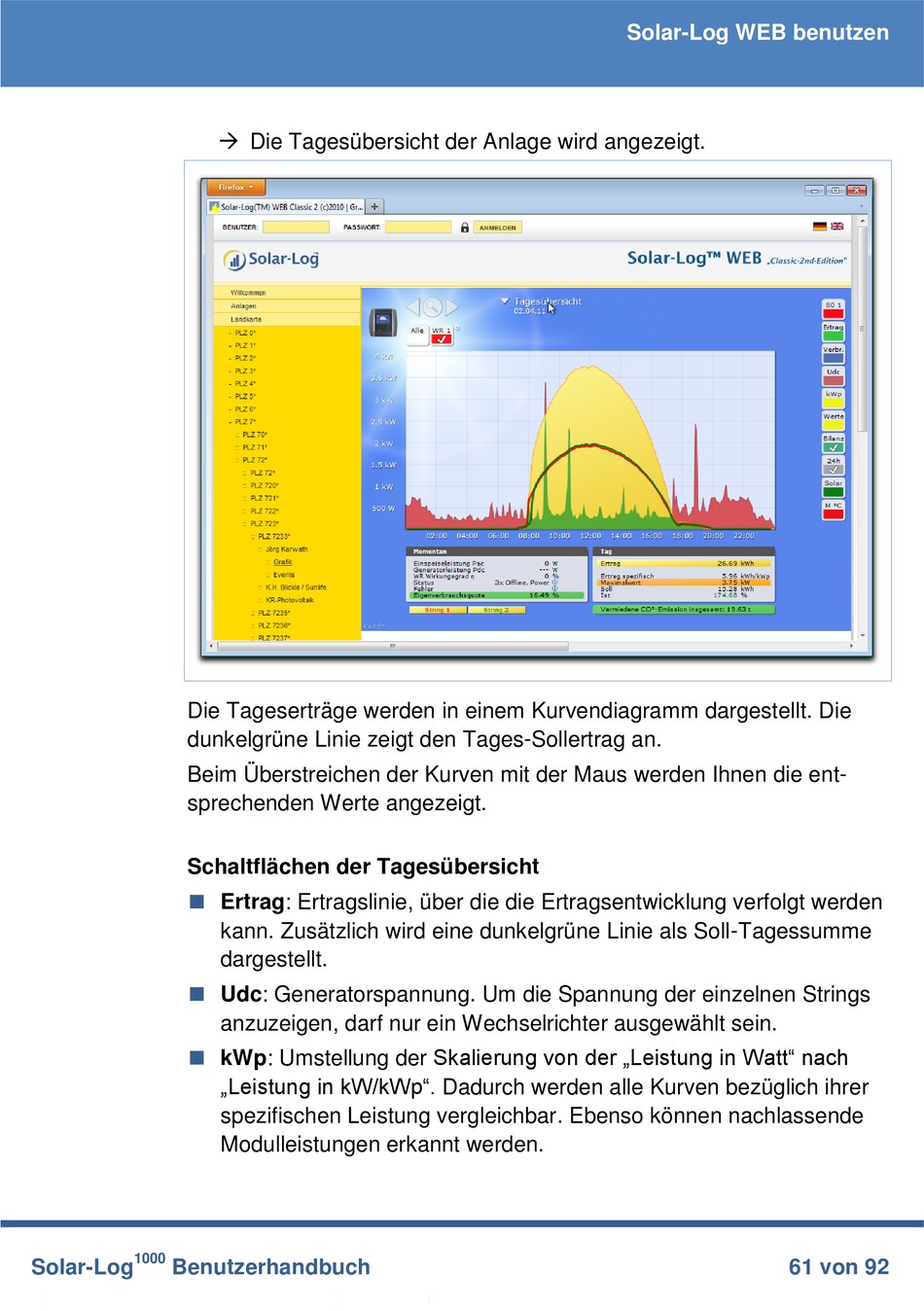

 Die Tagesübersicht der Anlage wird angezeigt.
Ertrag: Ertragslinie, über die die Ertragsentwicklung verfolgt werden
kann. Zusätzlich wird eine dunkelgrüne Linie als Soll-Tagessumme
dargestellt.
Udc: Generatorspannung. Um die Spannung der einzelnen Strings
anzuzeigen, darf nur ein Wechselrichter ausgewählt sein.
kWp: Umstellung der Skalierung von der „Leistung in Watt" nach
„Leistung in kW/kWp". Dadurch werden alle Kurven bezüglich ihrer
spezifischen Leistung vergleichbar. Ebenso können nachlassende
Modulleistungen erkannt werden.
