Bedienung mit dem Webbrowser im eigenen Netzwerk

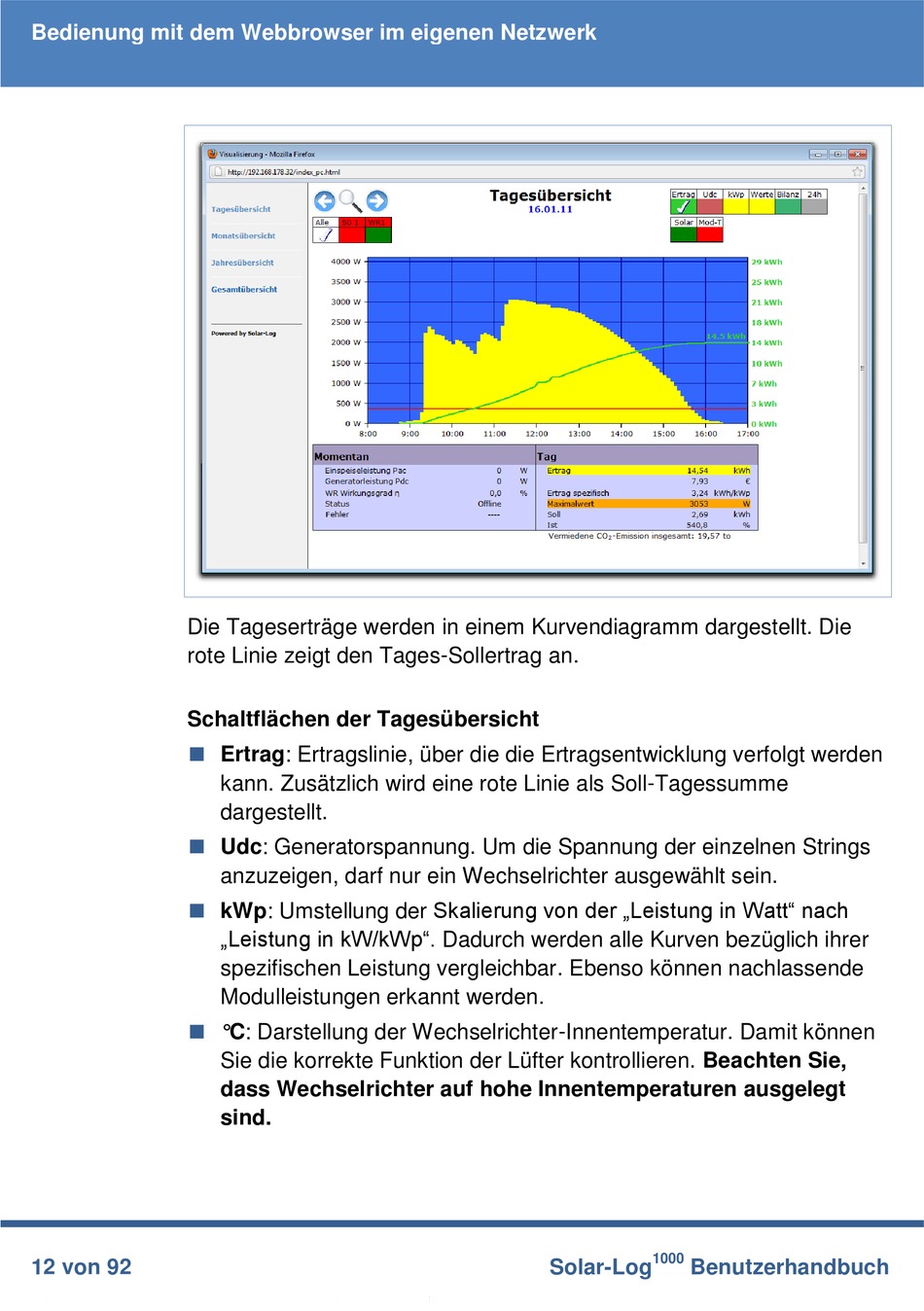

Die Tageserträge werden in einem Kurvendiagramm dargestellt. Die
rote Linie zeigt den Tages-Sollertrag an.
Schaltflächen der Tagesübersicht




12 von 92
Ertrag: Ertragslinie, über die die Ertragsentwicklung verfolgt werden
kann. Zusätzlich wird eine rote Linie als Soll-Tagessumme
dargestellt.
Udc: Generatorspannung. Um die Spannung der einzelnen Strings
anzuzeigen, darf nur ein Wechselrichter ausgewählt sein.
kWp: Umstellung der Skalierung von der „Leistung in Watt" nach
„Leistung in kW/kWp". Dadurch werden alle Kurven bezüglich ihrer
spezifischen Leistung vergleichbar. Ebenso können nachlassende
Modulleistungen erkannt werden.
°C: Darstellung der Wechselrichter-Innentemperatur. Damit können
Sie die korrekte Funktion der Lüfter kontrollieren. Beachten Sie,
dass Wechselrichter auf hohe Innentemperaturen ausgelegt
sind.
