Bedienungsanleitung TIGTRONIC COMPACT 200 MV
Die Flanschdosen vom Typ C 016 haben alle die gleichen Baumasse.
Die Stecker sowie Flansche sind nach Winkelgraden und zusätzlich farbig codiert.
D.h., jeder Stecker kann und darf nur in den dazugehörigen Flansch gesteckt und arretiert werden.
Durch die Symbole und die farbige Codierung auf der Anschlussleiste und die farbige Codierung der
Kabel ist eine Verwechselung fast nicht möglich. Sollten Sie beim „Anstecken" des Steckers keinen
„Kontakt" bzw. „Grip" erreichen, so vergewissern Sie sich bitte nochmals, dass keine Verwechselung
vorliegt. Beim Verspannen die Überwurfmutter 90° nach rechts drehen bis der Stecker einrastet.
!!! Nie Gewalt anwenden !!!
Wenn ein Stecker gewaltsam in eine nicht dazugehörige Dose gepresst wird,
kann durch ein Herausdrücken des Einsatzes bzw. Zerstörung der einzelnen Pins,
das gesamte System ausfallen.

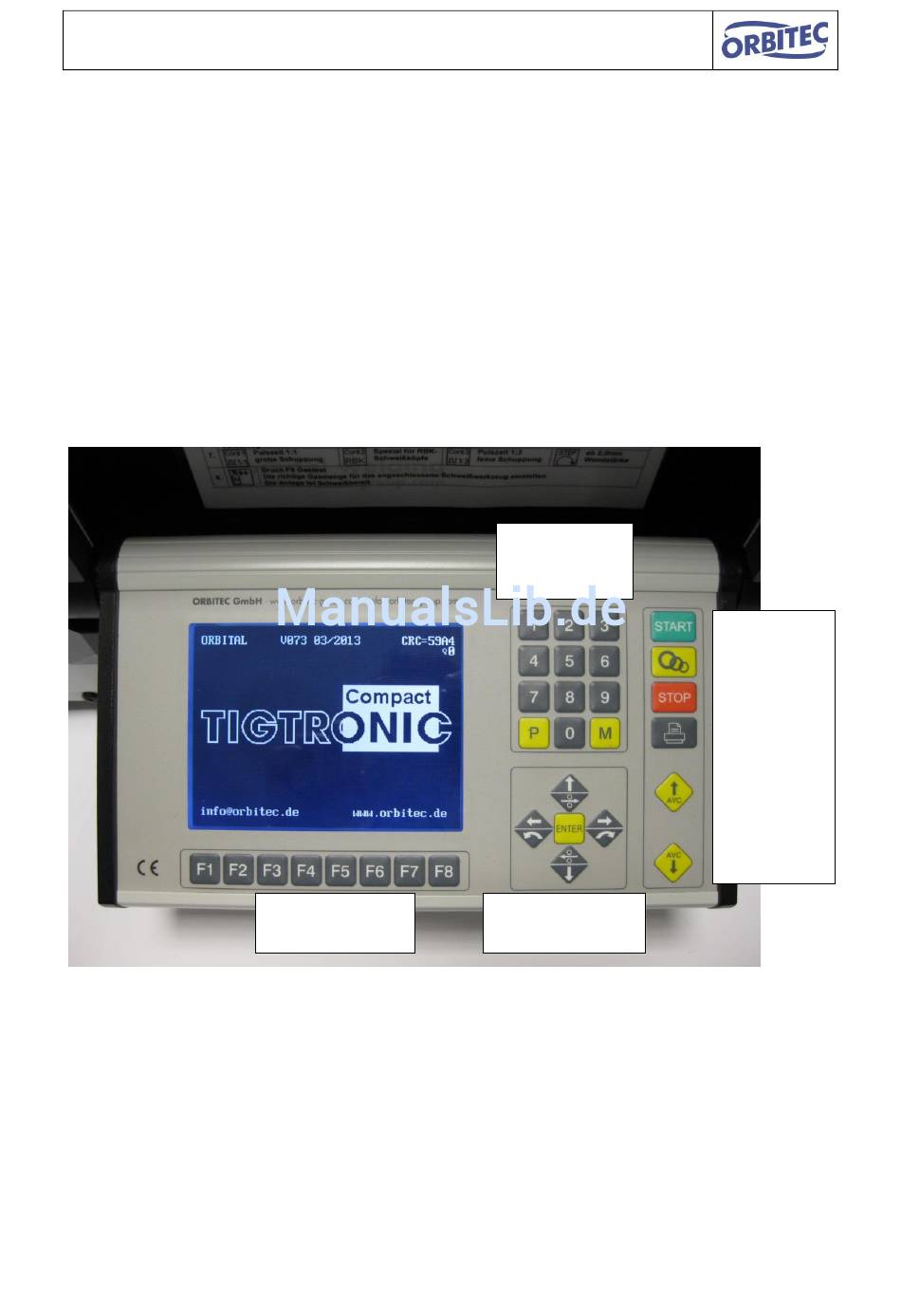

3.2 Frontplatte
Hinter dem Klappdisplay befindet sich die Kurzbedienungsanleitung
Die Frontplatte kann zum Schutz des Displays zugeklappt werden.
Die Orbitalschweißanlage bleibt über die Fernbedienung bzw. die START/STOP Taste am
Schweißwerkzeug bedienbar.
F-Tasten
(Funktionstasten)
Zahlenfeld
P-Taste
M-Taste
Navigationstasten
ENTER-Taste
6
START
Absenkung
STOP
Drucken
AVC-vor
AVC-zurück
