Bedienungsanleitung TIGTRONIC COMPACT 200 MV

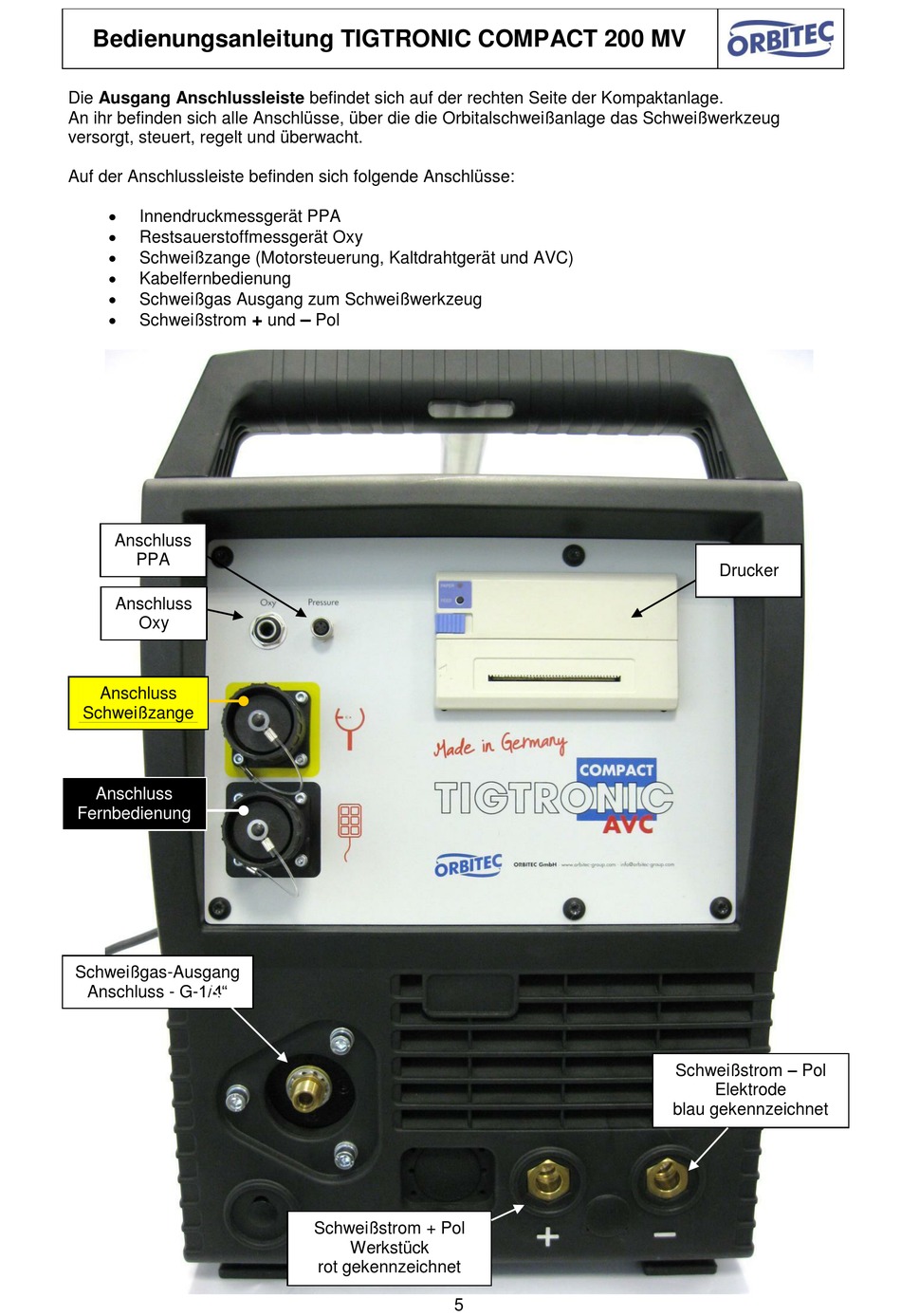

Die Ausgang Anschlussleiste befindet sich auf der rechten Seite der Kompaktanlage.
An ihr befinden sich alle Anschlüsse, über die die Orbitalschweißanlage das Schweißwerkzeug
versorgt, steuert, regelt und überwacht.
Auf der Anschlussleiste befinden sich folgende Anschlüsse:
Innendruckmessgerät PPA
Restsauerstoffmessgerät Oxy
Schweißzange (Motorsteuerung, Kaltdrahtgerät und AVC)
Kabelfernbedienung
Schweißgas Ausgang zum Schweißwerkzeug
Schweißstrom
Anschluss
PPA
Anschluss
Oxy
Anschluss
Schweißzange
Anschluss
Fernbedienung
Schweißgas-Ausgang
Anschluss - G-1/4"
–
+
und
Pol
Schweißstrom + Pol
Werkstück
rot gekennzeichnet
5
Drucker
Schweißstrom – Pol
Elektrode
blau gekennzeichnet
