Bedienungsanleitung TIGTRONIC COMPACT 200 MV
7.6 Verknüpfung von zwei Programmen
Bei der Verknüpfung zwei Programmen handelt es sich um eine Sonderprogrammierung der Steuerung.
Diese ermöglicht eine automatisierte Zusammenarbeit von zwei Programmen, die unterschiedlich
eingestellt werden können.
Bei dieser Sonderprogrammierung wird immer auf der 6 Uhr Position gestartet und immer steigend
geschweißt. Hierdurch werden Bindefehler und Porenbildung vermieden die bei schlechten Chargen
bei einer Fallnaht gelegentlich vorkommen können.
Um die Verknüpfung zu aktivieren bitte wie folgt vorgehen:
Auf dem Basisbildschirm F2 Programmliste drücken und ein Programmplatz mit einer ungeraden
Speicherplatznummer wählen d.h. 1, 3, 5 usw. jetzt wie in der Kurzbedienungsanleitung die
Programmierung beginnen:
Aussendurchmesser, Wandstärke und Zangencode eingeben, Sektoren wählen und mit ENTER

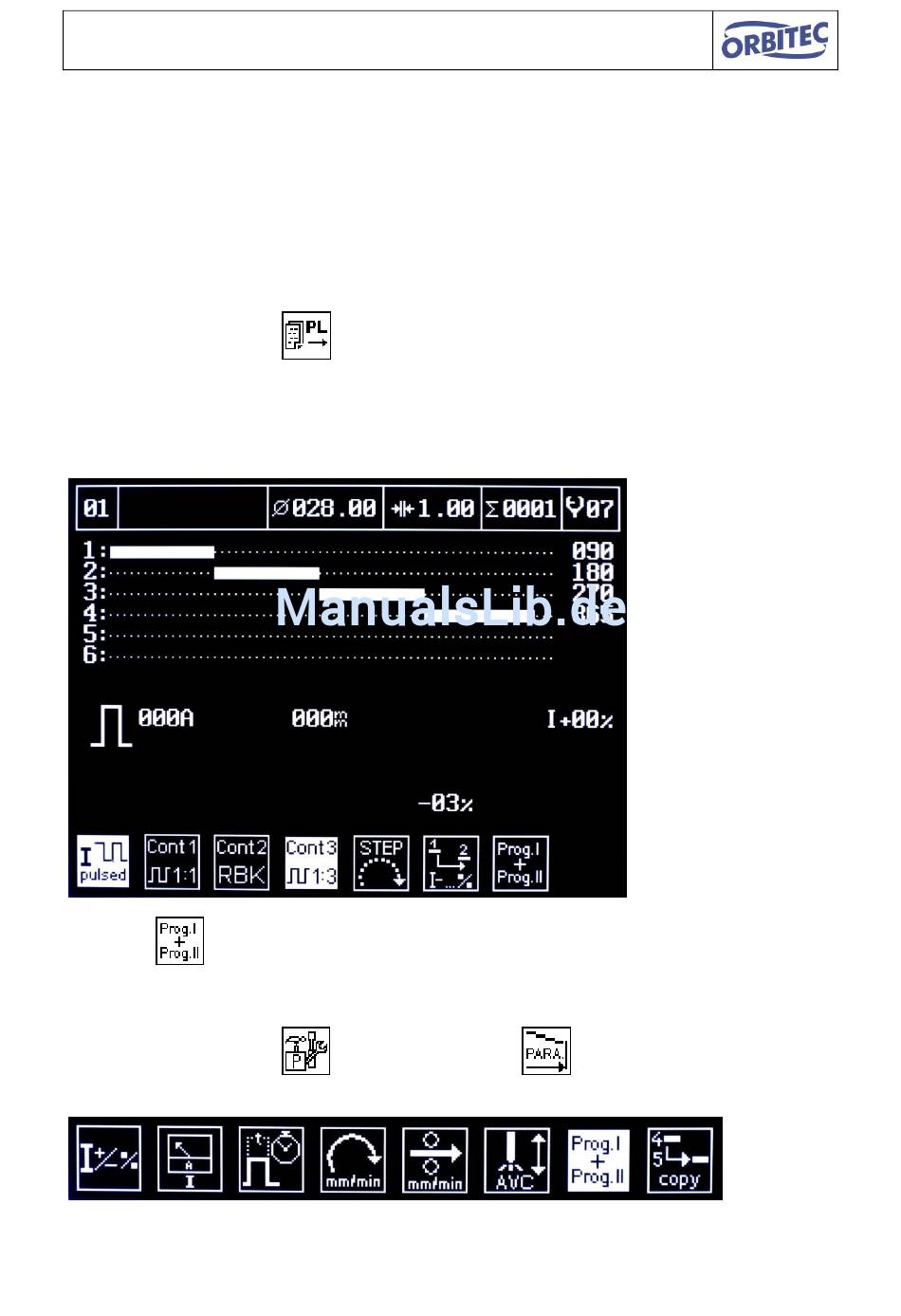

bestätigen, folgender Bildschirm erscheint:
Nun mit F7 die Verknüpfung aktivieren und mit ENTER bestätigen.
Die Verknüpfung besteht aus zwei Programmen, die im Schweißmodus hintereinander erfolgen.
Ein Testlauf ist hier nicht möglich.
Beide Programme können wie folgt eingesehen und verändert werden:
Auf dem Basisbildschirm F1 drücken, dann erneut F1 um in die Sektoren zu gelangen,
folgender Bildschirm wird angezeigt:
Hier kann über die Taste F7 zwischen den zwei verknüpften Programmen gesprungen werden um die
Schweißparameteranpassung vorzunehmen und die Überlappung auf 6 Uhr in Winkelgraden
einzustellen. Empfehlenswerte Überlappung 10°
