Bedienungsanleitung TIGTRONIC COMPACT 200 MV

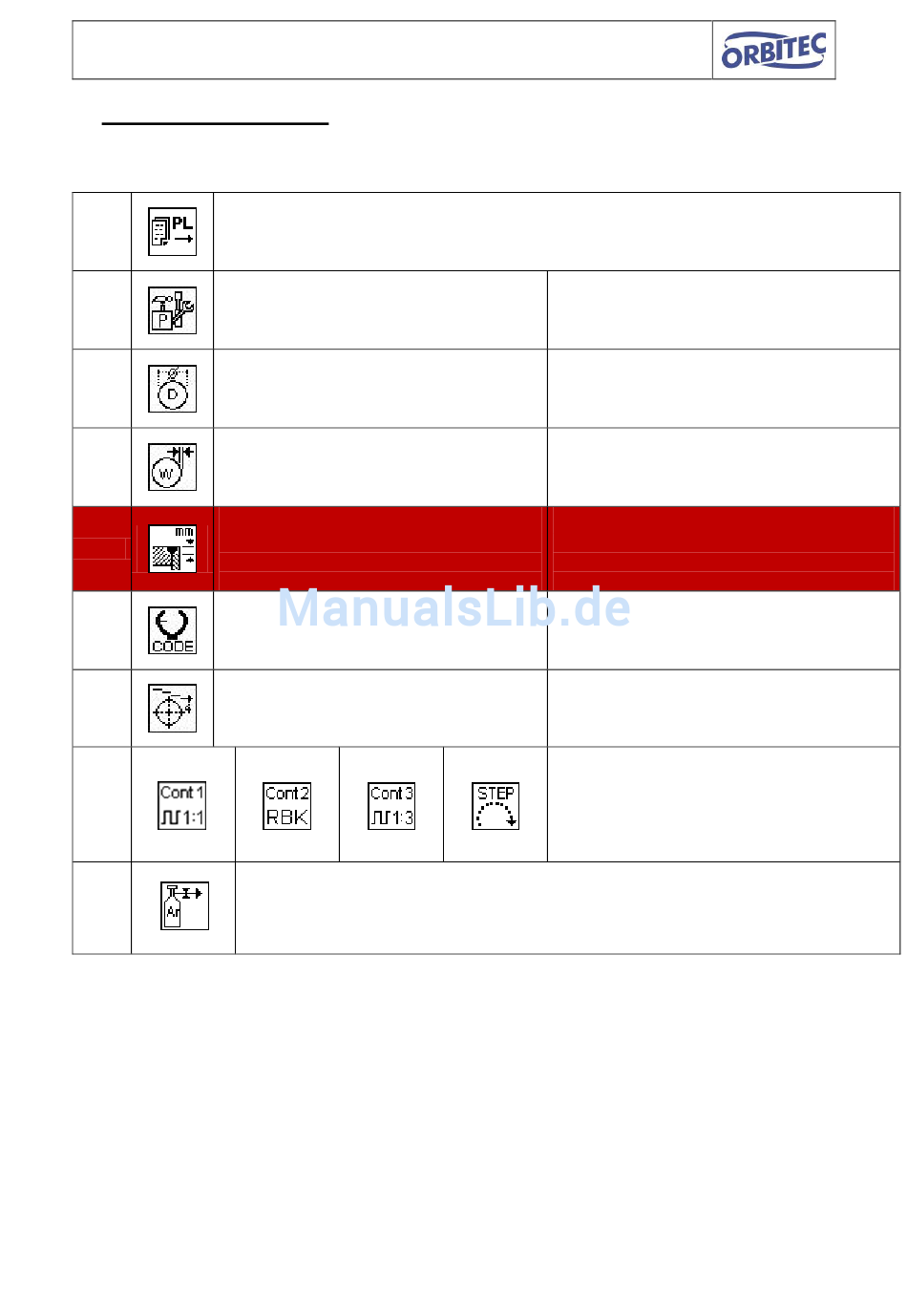

6. Programmerstellung

Um ein neues Schweißprogramm zu erstellen gehen Sie wie folgt vor:
Einschalten der Steuerung.
Ein Programm aus der Programmliste wählen,
1. 1
wenn Programm belegt – mit F2 Papierkorb löschen,
wenn Programm frei – mit F1 oder ENTER übernehmen
Druck F1 Symbol Werkzeugkiste
2. 2
Ø Durchmesser mit Kommastellen
über das Zahlenfeld eingeben,
3.
mit ENTER bestätigen
II Wandstärke mit Kommastellen
über das Zahlenfeld eingeben,
4. 5
mit ENTER bestätigen
Nur bei
II Wandstärke = Tiefe des Einbrands
4.1
mit Kommastellen über das Zahlenfeld
eingeben, mit ENTER bestätigen
Zangen-CODE
über das Zahlenfeld eingeben,
5. 6
mit ENTER bestätigen
Druck F1 für 1-Sektor-Programm
Druck F2 für 4-Sektoren-Programm
6. 8
Druck F3 für 6-Sektoren-Programm
7.
Druck F8 Gastest.
Die richtige Gasmenge für das angeschlossene Schweißwerkzeug einstellen,
8.
Siehe Kapitel 7.1 Gastest.
Die Anlage ist schweißbereit
!!! Punkt 4.1 gilt nur bei Verwendung eines RBK-Schweißwerkzeugs !!!
Bitte das Schweißwerkzeug gemäß Bedienungsanleitung anschließen, einstellen und ansetzen,
mit dem vorgeschlagenem Schweißprogramm Probe schweißen.
Schweißnaht begutachten und wenn erforderlich das Schweißprogramm optimieren –
hierzu siehe Kapitel 6.2. Programm verändern Seite 15.
RBK
Anwendung
12
Beginn der automatischen
Programmierung.
Abfrage der Eingabe
Messen des Außendurchmessers,
Eingabe über das Zahlenfeld in 0,01mm
Schritten
Messen der Wandstärke,
Eingabe über das Zahlenfeld in 0,01mm
Schritten
RBK
Bei Anwendung den gewünschten
Einbrand in die Boden-Platte eingeben.
Eingabe über das Zahlenfeld in 0,01mm
Schritten
CODE steht auf jedem
Schweißwerkzeug
Vorschlag wählen – ENTER
oder ändern F1, F2 bzw. F3 – ENTER
Sektoren – Absenkung des Stromstärke
während der Schweißung
Vorschlag wählen – ENTER
oder ändern F2, F3, F4 bzw. F5 – ENTER
Cont 1 Pulszeit 1:1 grobe Schuppung
Cont 2 Spezial für RBK-Schweißköpfe
Cont 3 Pulszeit 1:3 feine Schuppung
Step-Modus ab 2,0mm Wandstärke
