F4 Schweißstrom-Pulszeit 1:3, feine Schuppung,
Schweißgeschwindigkeit – 90mm/min. Empfehlenswert bei dünnwandigen Rohr/Rohr
Verbindungen bzw. wenn feine Schuppung erwünscht.
F5 Bei Aktivierung haben Sie sich entschieden im Step- Modus zu schweißen.
Step- Modus wird bei Wandstärken ab 2,0mm oder bei schlecht zu verschweißenden Chargen
bzw. Materialien empfohlen. Auch bei unterschiedlichen Wandstärken ist das Steppen vorteilhaft.
Im Step- Modus wird nicht nur mit Strom gepulst sondern auch die Drehbewegung der Zange bzw. der
Elektrode wird gepulst angesteuert. Das Pulsen des Stroms und die gepulste Drehbewegung der
Schweißzange bzw. der Elektrode sind aufeinander abgestimmt, der Ablauf ist synchronisiert.
Beispiel: Bei einem Step- Programm mit einem Strompuls 100A im Hochstrom und 30A im Grundstrom,
steht die Schweißzange bzw. die Elektrode im Hochstrom 0,9 Sekunden auf der Stelle und fährt im
Grundstrombereich 0,9 Sekunden mit 100mm/min weiter.
Somit erreichen wir einen sehr stabilen Lichtbogen. Die Schweißung dauert je nach Dimension und
Wandstärke ca. eine bis zwei Minuten länger. Sie erreichen dadurch eine sehr hochwertige und sichere
Durchschweißung des Werkstücks.
Hochstrom-Puls
Puls-
Zeichen
Grundstrom-Puls
F6 Das Symbol stellt die Stromabsenkung in % vom Sektor zu Sektor dar.
Sie können den Vorschlag der Steuerung 3% mit ENTER bestätigen oder die Absenkung mit den
Pfeiltasten im Navigationsfeld verändern und mit ENTER bestätigen.
F7 Verknüpfung von zwei Programmen
Erklärung siehe Kapitel 7.6 Verknüpfung von zwei Programmen auf Seite 25.

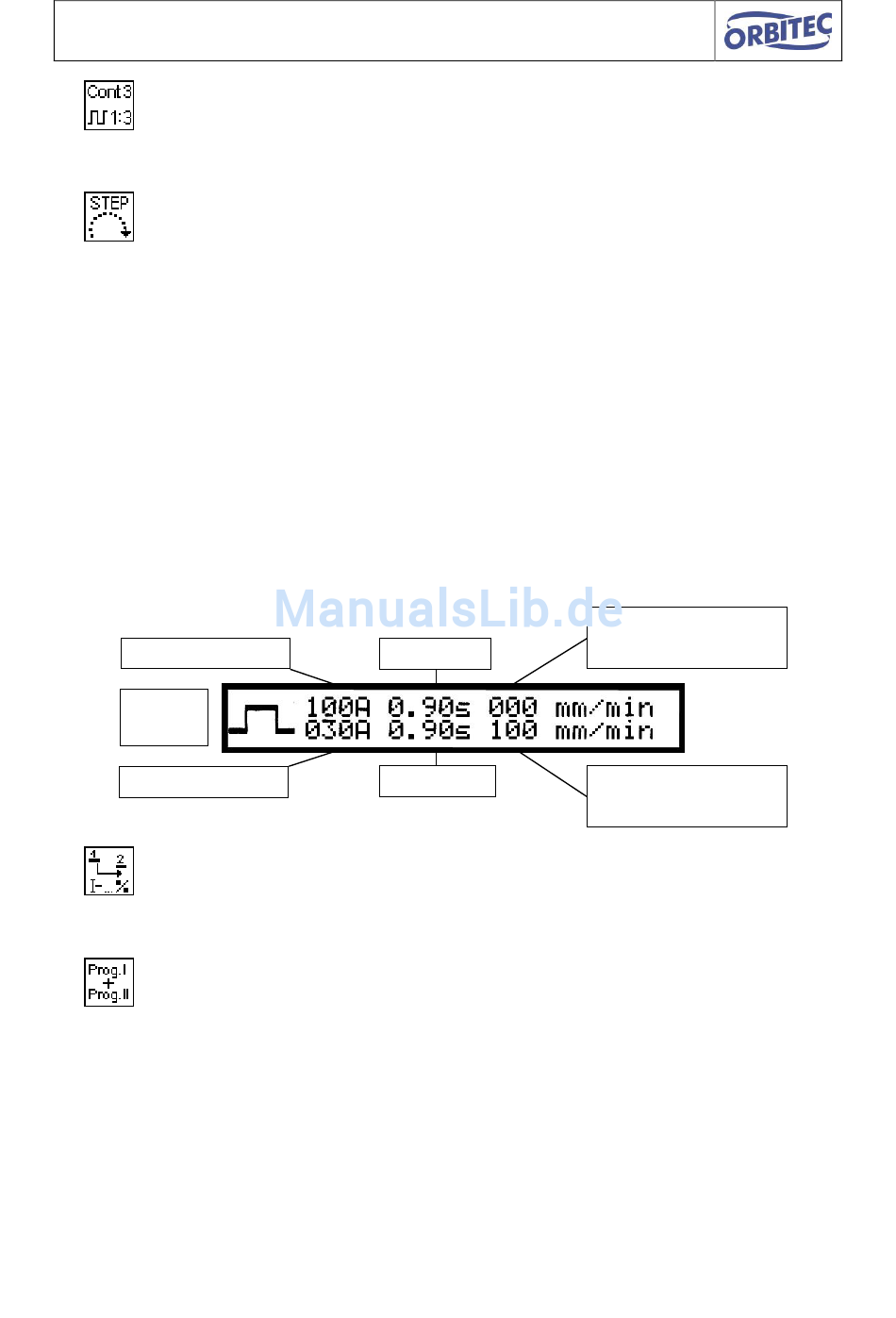

STEP-Modus auf dem Bildschirm
Puls-Zeit
Puls-Zeit
14
Hochstrom-
Drehgeschwindigkeit
Grundstrom-
Drehgeschwindigkeit
