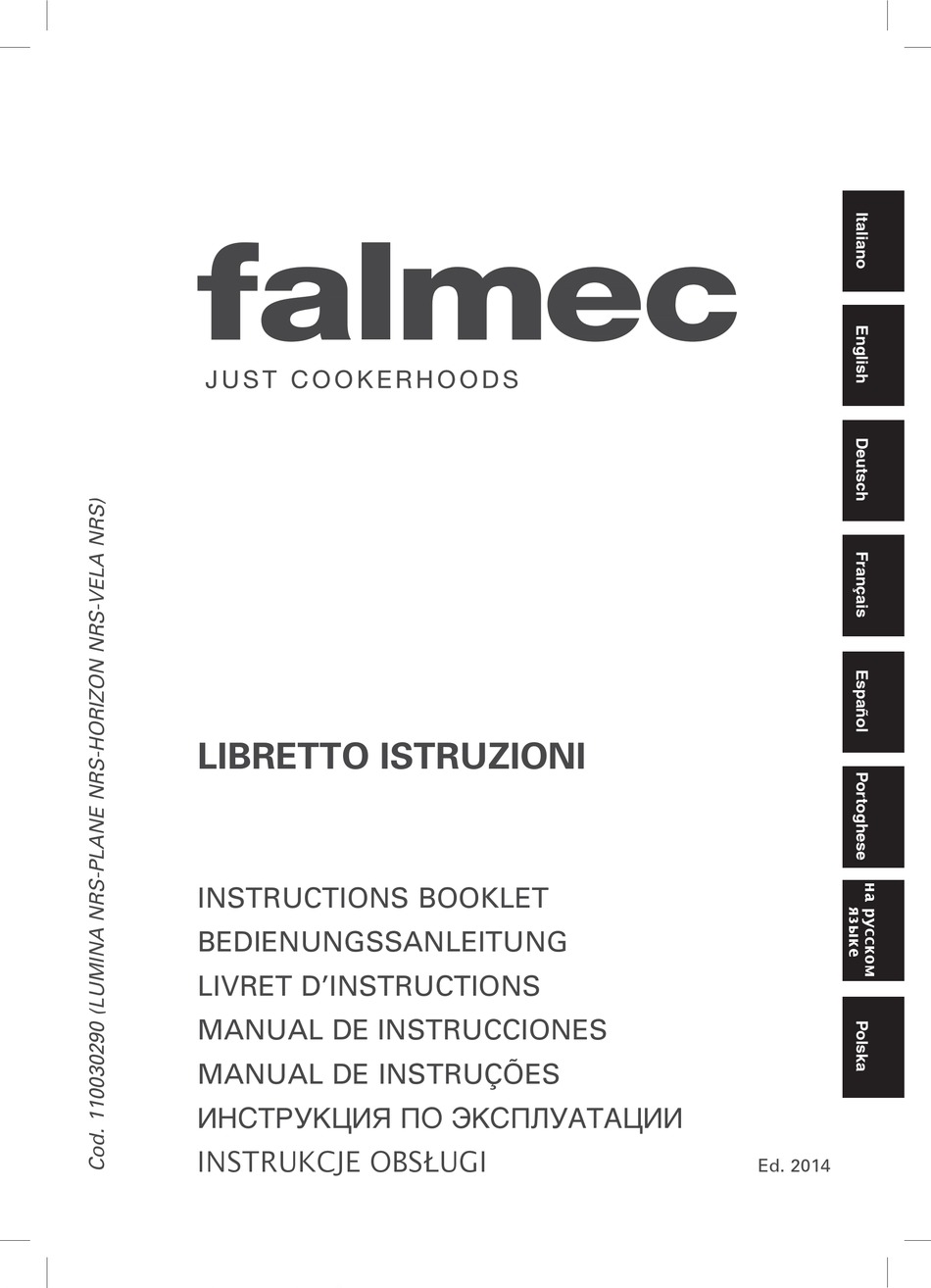

- Seite 1 LIBRETTO ISTRUZIONI INSTRUCTIONS BOOKLET BEDIENUNGSSANLEITUNG LIVRET D’INSTRUCTIONS MANUAL DE INSTRUCCIONES MANUAL DE INSTRUÇÕES àçëíêìäñàü èé ùäëèãìÄíÄñàà INSTRUKCJE OBSŁUGI Ed. 2014...
- Seite 12 Fig. P...
- Seite 34 BEDIENUNGSANLEITUNG HINWEISE Diese Bedienungsanleitung muss unbedingt zusammen mit dem Gerät aufbewahrt werden, um in Zukunft nachgeschlagen werden zu können. Sollte das Gerät verkauft bzw. einer anderen Person übergeben werden, muss die Bedie- nungsanleitung unbedingt mitgeliefert werden, damit der neue Benutzer mit dem Betrieb der Dunstabzugshaube und den diesbezüglichen Hinweisen vertraut werden kann.
-
Seite 35: Sicherheitsbestimmungen
SICHERHEITSBESTIMMUNGEN Die elektrische Anlage ist mit einer Erdung ausgestattet, die den internationalen Sicherhei- tsvorschriften entspricht; sie erfüllt außerdem die europäischen Entstörungsvorschriften. Das Gerät auf keinen Fall an die Ablassleitungen von Rauch, das durch Verbrennung entsteht (Heizkessel, Kamine, usw...), anschließen. Sich vergewissern, dass die Netzspannung mit den im Inneren der Dunstabzugshaube angegebenen Daten übereinstimmt. -
Seite 36: Elektrischer Anschluss
länge aufweisen. Die geltenden Vorschriften bezüglich des Luftablasses nach draußen beachten. Bei gleichzeitiger Verwendung anderer mit Gas oder anderen Brennstoffen gespeister Ver- braucher (Heizkessel, Öfen, Kamine, usw...) für eine angemessene, vorschriftsmäßige Lüftung des Raumes, in dem die Rauchabsaugung erfolgt, sorgen. Montageanleitungen: siehe Abschnitt “O”... - Seite 37 ARBEITSWEISE 1. ELEKTRONISCHES BEDIENFELD (PLANE NRS) Lichtknopf • ON: Licht eingeschaltet (Druckknopf beleuchtet); • OFF: Licht ausgeschaltet. Druckknopf - Bei Betätigung dieses Druckknopfes wird die Motorgeschwindigkeit reduziert. Die Ge- schwindigkeit 1,2 und 3 wird von der eingeschalteten Ledanzahl ausschließlich Licht- und Schaltuhrled angezeigt.
- Seite 38 Das An - und Ausschalten des roten Lichtes bedeutet, dass die Funktion Timer aktiv ist. Diese Funktion ist nur bei Drücken der Taste (längeres oder kürzeres) aktivierbar, sofern der Motor zu einer unbestimmten Geschwindigkeit schon in Betrieb ist. Diese Funktion bestimmt die automatische Abschaltung des Abzuges nach 7 Minuten.
-
Seite 39: Hanleitungen Für Ausbau Und Ersatz
Die vierte Geschwindigkeit muss maximal 7 Minuten eingeschaltet bleiben, danach muss man auf die dritte zurückschalten. Um den Abzug auszuschalten, muss zunächst die 1° Geschwindigkeit eingestellt und dann wieder die Taste gedrückt werden 6: Licht - Remote Binding Licht: Durch kurzen Druck der Taste T6, kann man das Licht ein- und ausschalten. Die Taste T6 leuchtet auf, wenn das Licht eingeschaltet ist. -
Seite 40: Beleuchtung Montage Und Ersatz
Haube vela nrs: Filter-Code 101078900 (1 pro Haube) Zu Bestellung neuer Filter wenden Sie sich an den Vertreiber/Einzelhändler. NUR FÜR ITALIEN: Laden Sie das entsprechende Formular zur Filterbestellung von folgender Seite herunter: www.falmec.com (gehen Sie zum Aufklappmenü Kundendienst). BELEUCHTUNG MONTAGE UND ERSATZ 1. LAMPE Auswechseln der Lampe “Square halogen light”:... -
Seite 41: Garantie
daher jeden Monat mit warmem Wasser. Gereinigt werden, wobei darauf zu achten ist, dass sie nicht geknickt werden. Für den Aus- und Einbau wird auf die Anleitungen unter Punkt H1 verwiesen. Die Reinigung muss unbedingt regelmäßig durchgeführt werden. 2. DIE AKTIV-KOHLEFILTER Sie haben die Aufgabe, die Gerüche im Luftstrom, der sie durchfließt, aufzuhalten. - Seite 42 WANDMONTAGEANLEITUNGEN ABZUGSHAUBEN HORIZON NRS, LUMINA NRS, PLANE NRS, VELA NRS Phase 1 (Abb. A) 1) Die Halterungsstange (S) an der Wand ansetzen, und zwar in einer Höhe H von der Koche- bene, die gegeben ist durch die Summe der Werte: X + Y + 512 mm. 2) Mit einer Wasserwaage die horizontale Ausrichtung überprüfen;...
- Seite 43 - Die Abzugshaube gemäß den geltenden Normen elektrisch versorgen (siehe Abschnitt D des Handbuchs). WANDMONTAGEANLEITUNGEN ABZUGSINSEL HORIZON NRS, LU- MINA NRS, PLANE NRS, VELA NRS Phase 1 (Abb. A1) - Feststellen der Höhe H von der Kochebene, die gegeben ist durch die Summe der Werte: X + Y + H1 (Abb.
