Bedienungsanleitung

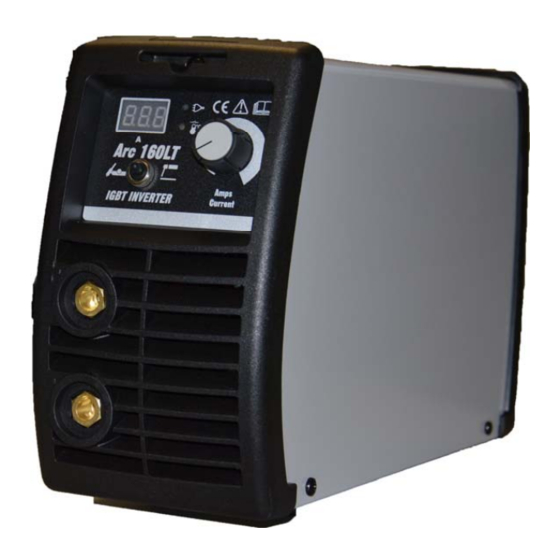

ARC 160LT

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Platec ARC 160LT

Inhaltszusammenfassung für Platec ARC 160LT

  • Seite 1 Bedienungsanleitung ARC 160LT...

  • Seite 2: Inhaltsverzeichnis

    Inhalt 1. Sicherheit ....................... 3 2. Einführung ..................... 5 3. Schaltplan ...................... 5 4. Parameter ....................... 5 5. Steuerung und Anschlüsse................6 6. Inbetriebnahme & Einstellungen ..............7 Inbetriebnahme ..................7 Betrieb ....................7 Lichtbogenzündung ................8 7. Einsatzvorschriften ..................9 7.1 Betrieb ......................

  • Seite 3: Sicherheit

    1. Sicherheit WICHTIG: Lesen Sie diese Betriebsanleitung vollständig durch, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen. Bewahren Sie die Betriebsanleitung an einem sicheren Ort griffbereit auf. Beachten Sie insbesondere die Sicherheitshinweise, die wir zu Ihrem persönlichen Schutz beigefügt haben. Kontaktieren Sie Ihren Zulieferer, falls Sie diese Betriebsanleitung nicht in vollem Umfang verstanden haben.
  • Seite 4  Schweißen Sie niemals in der Nähe von chlorierten Kohlenwasserstoffen. Sie bilden zusammen mit dem Lichtbogen ein tödliches Giftgasgemisch.  Schutzgase können die Atemluft verdrängen und zu Ersticken führen. Achten Sie deshalb immer auf ausreichende Belüftung.  Lesen und verstehen Sie die Bedienungsanleitungen der Zusatzwerkstoff Hersteller und lesen Sie aufmerksam die Sicherheitsdatenblätter.

  • Seite 5: Sicherheitseinrichtungen

     Achten Sie auf Funktionstüchtigkeit aller Sicherheitseinrichtungen. Halten Sie Abstand von allen bewegten Teilen (Lüfter etc.). 2. Einführung Bei der Arc 160LT handelt es sich um E-Hand Schweißgeräte mit IGBT Schaltung. Diese Inverterstromquellen zeichnen sich durch geringes Gewicht, sowie hervorragenden Schweißeigenschaften aus. Weiter reduziert sich der Stromverbrauch erheblich.

  • Seite 6: Steuerung Und Anschlüsse

    10min) 100%120A Durchmesser φ4.0 Leerlaufspannung(V) Elektroden Typ 6013,7018 etc. Schweissstrom(A) 10-160 Wirkungsgrad(%) Leistungsfaktor 0.75 4. Steuerung und Anschlüße Frontansicht (Bild A) (1) Pluspol: Elektrodenhalter. SK10-25 (2) Minuspol: Massekabel mit Klemme. (3) Poti Ampere (4) Power LED. (5) Alarm LED. (6) Umschalter : Position (links)LIFT TIG; Position (rechts) MMA (7) Digital Display Rückansicht (Bild B) (8) Netzschalter...

  • Seite 7: Inbetriebnahme & Einstellungen

    5. Inbetriebnahme und Einstellungen Hinweis: Bitte folgen Sie den Schritten in der Bedienungsanleitung wie angegeben! Achten Sie auf den richitgen Netzanschluß 230V! Die Geräteschutzklasse ist IP23. Bitte nicht im Regen benutzen! 6.1 Inbetriebnahme Lesen Sie aufmerksam, bevor Sie das Gerät in Betrieb nehmen. ·Achten Sie auf korrekte Anschlüsse (siehe 4.

  • Seite 8: Lichtbogenzündung

    Lichtbogenzündung  Hubzündung: setzen Sie die Elektrode senkrecht auf dem Werkstück auf. Nachdem Sie einen Kurzschluss erzeugt haben, heben Sie die Elektrode schnell um 2 – 4 mm an. Der Lichtbogen zündet. Dieses Verfahren erfordert gute Handfertigkeiten und empfiehlt sich deshalb, bevorzugt für Auftragsschweißungen.

  • Seite 9: Einsatzvorschriften

    Hinweis: Die folgenden Einstellungen sind nur Empfehlungen! Recommended welding Recommended welding Electrode diameter (mm) current(A) voltage(V) 20~60 20.8~22.4 44~84 21.76~23.36 60~100 22.4~24 80~120 23.2~24.8 108~148 23.32~24.92 140~180 24.6~27.2 Einsatzvorschriften 7.1 Betrieb - Einsatztemperatur: -10 C～+40 - Relative Luftfeuchtigkeit 90 %(+20 Schützen Schweißgerät starkem...

  • Seite 10: Instandhaltung

    7. Instandhaltung Das Schweißgerät sollte in regelmäßigen Abständen einer VDE (BGV A3) Prüfung unterzogen werden. Nur so kann eine zuverlässige und sichere Funktion gewährleistet werden. ● Achtung: Vor Durchführung jeglicher Wartungstätigkeiten muss die Maschine abgeschaltet werden und mindestens 5 Minuten gewartet werden, bis sich das Kapazitätspotential auf 36V gesenkt hat.
  • Seite 11 Maschine ist an, Power LED leuchtet, Lüfter verstopft. Reinigen Sie den Lüfter. Lüfter läuft nicht. Lüfter defekt. Lüfter tauschen. Keine Eingangsspannung. Netzsicherung prüfen. Maschine geht nicht an. Über- / Unterspannung. Netzspannung prüfen. Schweißkabel / Massekabel Schweißkabel / Massekabel nicht angeschlossen. anschliessen.
