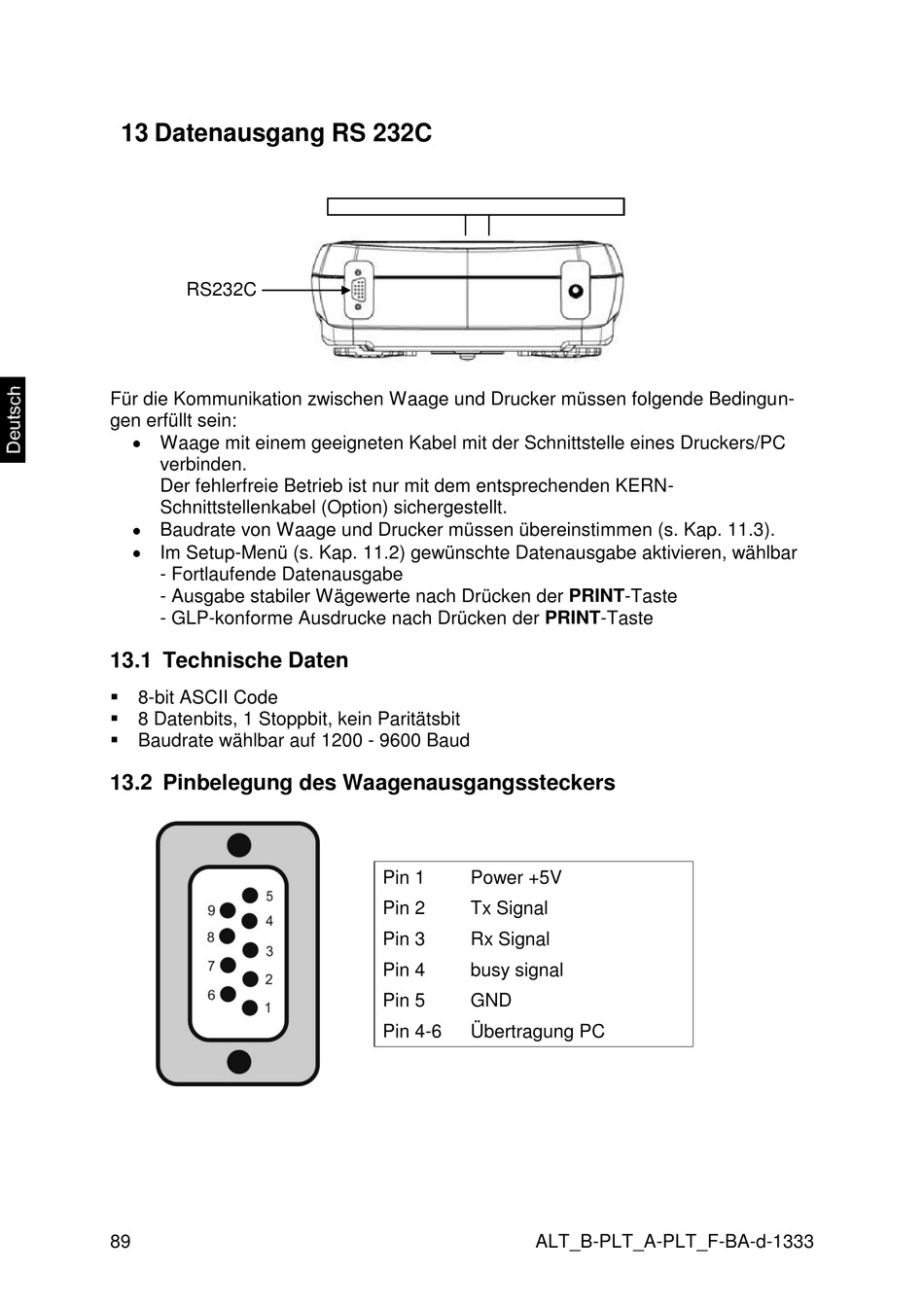

13 Datenausgang RS 232C
RS232C
Für die Kommunikation zwischen Waage und Drucker müssen folgende Bedingun-
gen erfüllt sein:
Waage mit einem geeigneten Kabel mit der Schnittstelle eines Druckers/PC
verbinden.
Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN-
Schnittstellenkabel (Option) sichergestellt.
Baudrate von Waage und Drucker müssen übereinstimmen (s. Kap. 11.3).
Im Setup-Menü (s. Kap. 11.2) gewünschte Datenausgabe aktivieren, wählbar
- Fortlaufende Datenausgabe
- Ausgabe stabiler Wägewerte nach Drücken der PRINT-Taste
- GLP-konforme Ausdrucke nach Drücken der PRINT-Taste
13.1 Technische Daten
8-bit ASCII Code
8 Datenbits, 1 Stoppbit, kein Paritätsbit
Baudrate wählbar auf 1200 - 9600 Baud
13.2 Pinbelegung des Waagenausgangssteckers
89
Pin 1
Power +5V
Pin 2
Tx Signal
Pin 3
Rx Signal
Pin 4
busy signal
Pin 5
GND
Pin 4-6
Übertragung PC
ALT_B-PLT_A-PLT_F-BA-d-1333
