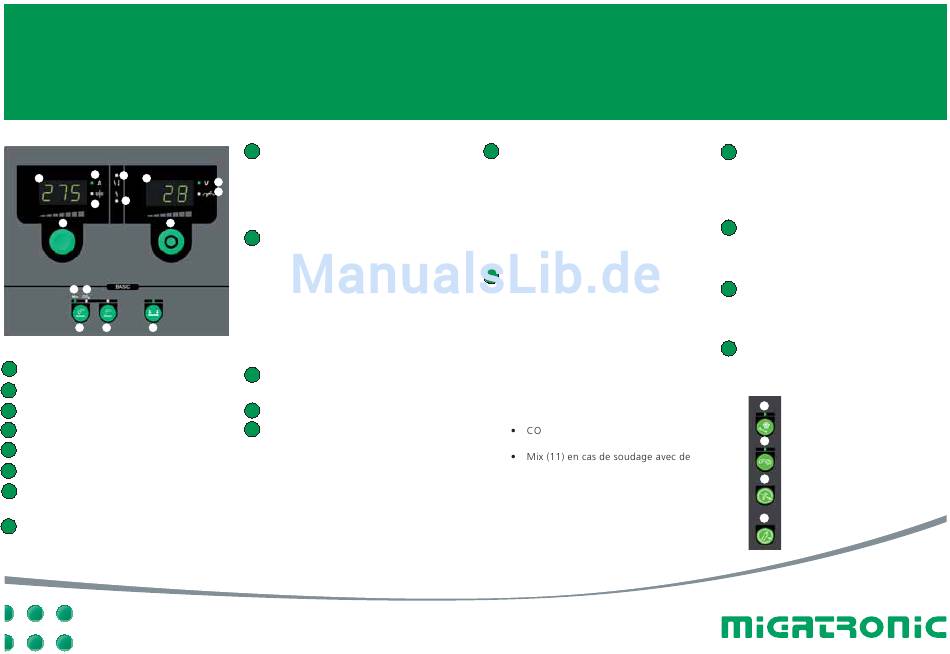

Migatronic SIGMA BASIC Kurzanleitung Seite 8

1
5
7 8
6
2
9 10
11 12
15 14 13
1 Courant de soudage, [A]
2 Vitesse du fil, [m/min.]
3 Tension de soudage, [V]
4 Réglage de l'arc
5 Avertissement – Surchauffe
6 Indicateurde défaut – Voir manuel
7 Affichage de la vitesse du fil ou
du courant de soudage
8 Affichage de la tension de sou-
dage ou du réglage de l'arc
9 Réglage de la vitesse du fil ou
du courant de soudage
Faire tourner le bouton de commande
3
pour régler la vitesse du fil (MIG/MAG)
4
(voir tableau 1) ou le courant de soudage
(MMA) désiré.
10 Réglage de latension de soudage,
de l'arc et du procédé de soudage
Faire tourner le bouton de commande
pour régler la tension de soudage ou l'arc
désiré (voir tableau 1).
Courte pression (MIG/MAG) : Changer
entre affichage de la tension de soudage
et réglage de l'arc.
Longue pression :Ouvre le réglage du
procédé de soudage (voir figure 1).
11 Soudage MIG/MAG avec de l'Ar-
gon (Ar)/des gaz mélangés
12 Soudage MAG avec gaz CO
13 Sélection du mode de
déclenchement
Changer entre 2-temps (indicateur éteint)
et 4-temps (indicateur allumé).
2-temps : Le procédé de soudage démarre
lorsque le déclencheur de torche est activé
et s'arrête lorsque le déclencheur de
torche est relâché.
4-temps : Le procédé de soudage démarre
lorsque le déclencheur de torche est activé
et relâché et s'arrête lorsque le déclen-
cheur de torche est activé à nouveau.
GUIDE SUCCINCT SIGMA BASIC
14 Soudage MMA
Appuyer sur la touche pour choisir
soudage MMA. La pression suivante fait
apparaître à nouveau la moyenne de la
tension de soudure(courant et tension de
soudage) pour le dernier soudage.
Une longue pression permet de rappeler
les réglages d'usine si l'indicateur est
allumé.
15 Soudage MIG/MAG
Appuyer sur la touche pour choisir
soudage MIG/MAG. La pression suivante
fait apparaître à nouveau la moyenne
de soudure (courant et tension de sou-
dage) pour le dernier soudage.
Une longue pression permet de changer
entre deux types de gaz et rappeler les
réglages d'usine.
Pour une qualité de soudage optimale,
2 choisir :
(12) en cas de soudage avec
2
100% de gaz CO
l'Argon (Ar)/des gaz mélangés
16 Refroidissement par eau
(pas toutes les versions)
L'indicateur est allumé quand le refroi-
dissement de la torche est activé.
Voir le manuel d'utilisation.
17 Réglage interne/externe
Lorsque réglage externe est sélectionné,
l'indicateur est allumé. Pour des configura-
tions spéciales, voir le manuel.
18 Avancement du fil
Appuyer sur la touche pour dévider le fil
et régler la vitesse du fil en faisant tourner
(13) simultanément.
19 Test du gaz
Le robinet de gaz est ouvert tant que la
touche reste enfoncée.
16
17
2
18
19
