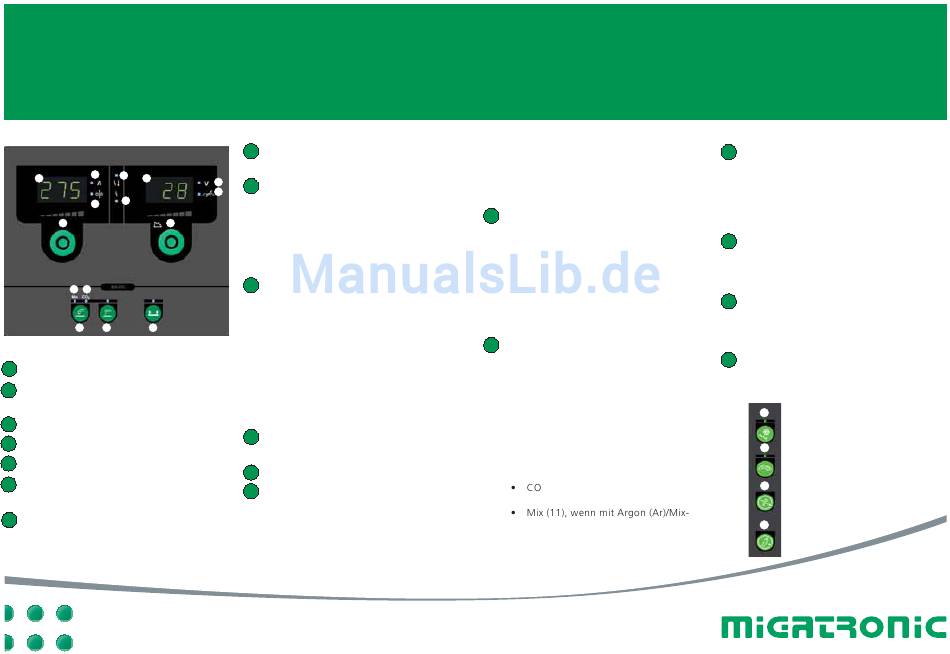

Migatronic SIGMA BASIC Kurzanleitung Seite 6

1
5
7 8
6
2
9 10
11 12
15 14 13
1 Schweißstrom, [A]
2 Drahtfördergeschwindigkeit,
[m/min.]
3 Schweißspannung, [V]
4 Arc adjust
5 Warnung – Überhitzung
6 Fehleranzeige –
Siehe Betriebsanleitung
7 Anzeige der Drahtförderge-
schwindigkeit oder des
Schweißstroms8
8 Anzeige der Schweißspannung
oder Arc adjust
3 9 Einstellung der Drahtförder-
4
geschwindigkeit oder des
Schweißstroms
Einstellung der gewünschten Drahtför-
dergeschwindigkeit (MIG/MAG) (siehe
Tabelle 1) oder des Schweißstroms (MMA)
mittels des Drehknopfs.
10 Einstellung der Schweißspannung,
Arc adjust und des Schweißvor-
gangs
Einstellung der gewünschten Schweiß-
spannung oder Arc adjust (siehe Tabelle 1)
mittels des Drehknopfs.
Kurzer Tastendruck (MIG/MAG): Zwischen
Anzeige der Schweißspannung und Arc
adjust wechseln.
Langer Tastendruck: Öffnet für Einstellung
des Schweißvorgangs (siehe Figur 1).
11 MIG/MAG-Schweißen mit Argon
(Ar)/Mixgasen
12 MAG-Schweißen mit CO
13 Trigger-Modus
Wechseln Sie zwischen 2-Takt (Indikator
aus) und 4-Takt (Indikator ein).
2-Takt: Der Schweißvorgang beginnt,
wenn der Trigger gedrückt wird und
endet, wenn er losgelassen wird.
QUICKGUIDE SIGMA BASIC
4-Takt: Der Schweißvorgang beginnt,
wenn der Trigger gedrückt und losgelassen
wird und endet, wenn er wiederum
gedrückt wird.
14 Elektrodenhandschweißen (MMA)
Taste drücken um Elektrodenhand-
schweißen zu wählen. Nachfolgender
Tastendruck setzt auf Nahtmittelwerte
(Schweißstrom und Spannung) für den
spätesten Schweißvorgang zurück.
Langer Tastendruck setzt auf werkseitige
Einstellung zurück, wenn der Indikator
leuchtet.
15 MIG/MAG-Schweißen
Taste drücken um MIG/MAG-Schweißen
zu wählen. Nachfolgender Tastendruck
setzt auf Nahtmittelwerte (Schweißstrom
und Spannung) für den spätesten Schweiß-
vorgang zurück.
Langer Tastendruck wechselt zwischen
den beiden Gastypen und setzt gleich-
zeitig auf werkseitige Einstellung zurück.
Zur Sicherung der optimalen Schweiß-
-Gas
qualität wählen Sie:
2
(12), wenn mit 100% CO
2
geschweißt wird
gasen geschweißt wird
16 Wasserkühlung
(nicht alle Ausführungen)
Der indikator leuchtet, wenn Wasserküh-
lung des Brenners aktiv ist. Weitere Infor-
mationen finden Sie in der Betriebsan-
leitung.
17 Interne/externe Regelung
Der Indikator leuchtet, wenn externe
Regelung gewählt wurde. Für spezielle
Konfiguration, siehe Betriebsanleitung.
18 Drahtförderung
Taste gedrückt halten um den Draht zu
führen. Gleichzeitig die Drahtförderge-
schwindigkeit mittels (13) einstellen.
19 Gastest
Das Gasventil ist geöffnet, so lange die
Taste gedrückt gehalten wird.
16
17
-Gas 18
2
19
