1 Öffnen Sie das Entlüftungsventil (siehe Abbildung
"Entlüftungsventil"), indem Sie die Mutter 2 Umdrehungen lösen.
2 Drücken Sie auf den federnden Kern (siehe Abbildung
"Entlüftungsventil"), um überflüssige Luft aus den
Wasserkreisläufen abzulassen.
3 Ziehen Sie die Mutter wieder an.
4 Anschließend muss eventuell Wasser nachgefüllt werden
(jedoch niemals über das Entlüftungsventil).
c
b a

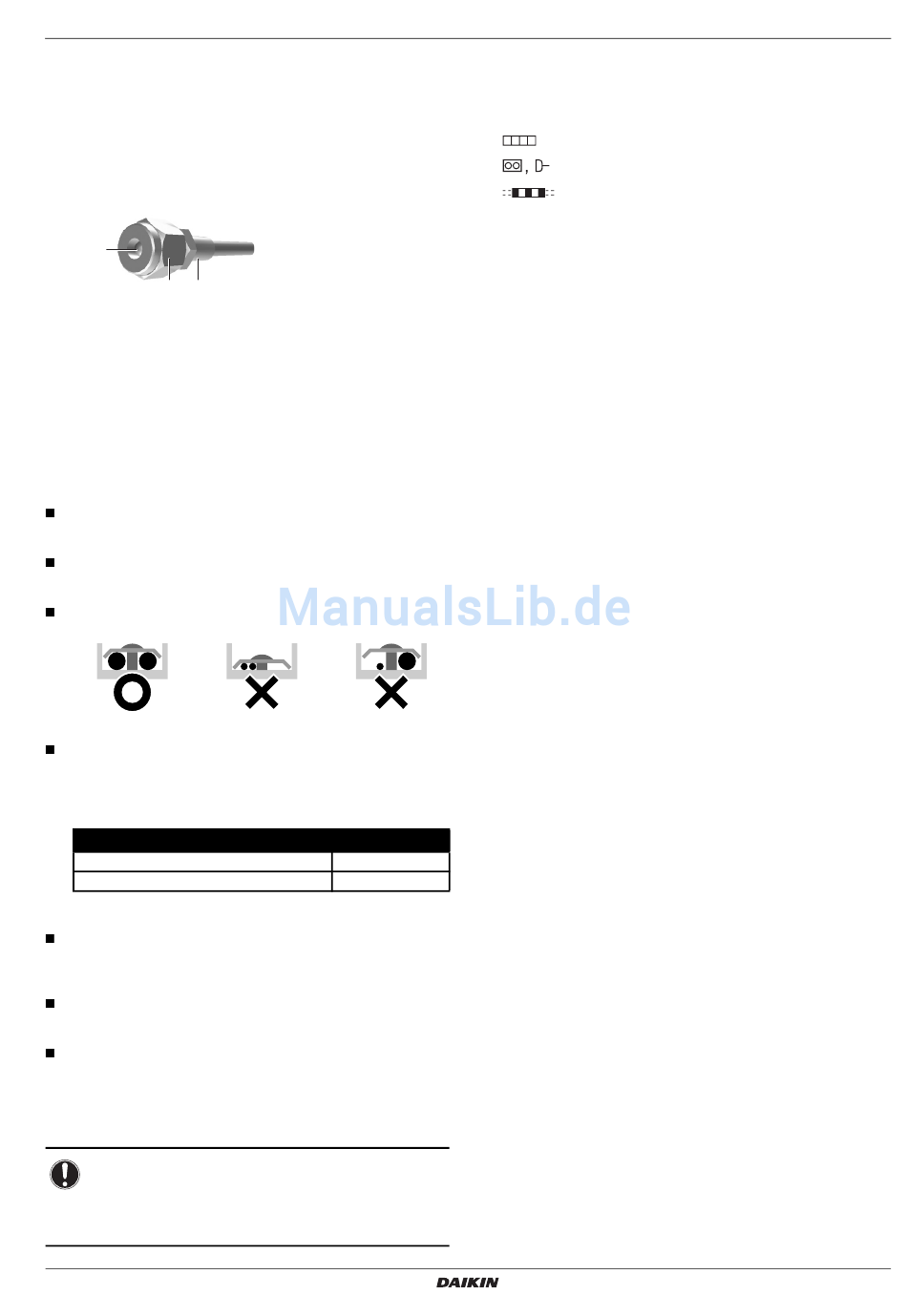

Abb. 4.6: Entlüftungsventil
a Entlüftung
b Mutter
c Federnder Kern
Installieren des Ventilator-Konvektors
4.6. Anschließen der elektrischen Leitungen
Vorsichtsmaßnahmen
Beachten Sie beim Anschließen der elektrischen Leitungen
die nachfolgend aufgeführten Hinweise.
Schließen Sie keine Leitungen unterschiedlicher Stärke an
dieselbe Stromversorgungsklemme an. Lockere Anschlüsse
können zu Überhitzungen führen.
Schließen Sie keine Leitungen unterschiedlicher Stärke an
dieselbe Erdungsklemme an. Lockere Anschlüssen können
zu einer Beeinträchtigung des Schutzes führen.
Beim Anschluss von Leitungen derselben Stärke sind diese
gemäß der Abbildung "Anschlussverdrahtung" anzuschließen.
Abb. 4.7: Anschlussverdrahtung
Verwenden Sie den angegebenen Elektrodraht (siehe
"Spezifikationen für die bauseitige Verkabelung" auf Seite
Schließen Sie den Draht sorgfältig an die Klemme an. Fixieren Sie
den Draht, ohne übermäßige Kraft auf die Klemme auszuüben.
Wenden Sie das entsprechende Anzugsdrehmoment an:
Anzugsdrehmoment (N·m)
Klemmenleiste für Fernbedienung
Klemmenleiste für Stromversorgung
Tabelle 4.1: Anzugsdrehmoment
Die Verdrahtung der Fernbedienung sollte sich mindestens 50 mm
vom Datenübertragungskabel der Einheit sowie sonstigen
Leitungen entfernt befinden. Die Nichtbeachtung dieser Richtlinie
kann zu einer Fehlfunktion aufgrund elektrischer Störungen führen.
Informationen zur Verdrahtung der Fernbedienung finden Sie
in der Installationsanleitung der Fernbedienung, die im
Lieferumfang der Fernbedienung enthalten ist.
Achten Sie auf eine übersichtliche Anordnung der Leitungen,
so dass diese keine anderen Ausstattungen behindern oder
zum Aufspringen der Abdeckung des Reglers führen. Stellen
Sie sicher, dass die Abdeckung fest verschlossen ist. Nicht
vollständig fertig gestellte Anschlüsse können zu Überhitzungen
und im schlimmsten Fall zu einem Stromschlag oder Brand führen.
Hinweis
Schließen Sie die Datenübertragungsleitungen der Einheit
niemals an die Anschlüsse für die Fernbedienung an. Eine
derartige Verbindung kann zu irreparablen Schäden am
gesamten System führen.
FWC
Ventilator-Konvektoren
4PW64525-1B – 2014.03
Installieren des Ventilator-Konvektors

Elektroschaltplan

Ziehen Sie den auf dem Gerät aufgeklebten Schaltplan zu Rate (an
der Innenseite der Abdeckung des Reglers).
A1P, Platine
A2P
C1 Kondensator
F1U Sicherung
HAP Leuchtdiode (Wartungsmonitor - grün)
KPR Magnetrelais (M1P)
L1 Spule
M1F Motor (Innengebläse)
M1P Motor (Kondensatpumpe)
M1S Motor (Schwingklappe)
SV Stromversorgungskreis
Q1D1 Fehlstromdetektor
R1T Thermistor (Luft)
R2T, Thermistor
R3T
S1L Schwimmerschalter
X1M, Anschlussleiste
X2M
Z1F Ferritkern
Verdrahtete Fernbedienung
5).
R1T Thermistor (Luft)
SS1 Wahlschalter (Hauptplatine/Subplatine)
0,79~0,97
Funkfernbedienung (Empfangs-/Anzeigeeinheit)
1,18~1,44
A3P, Platine
A4P
BS1 Druckknopf (EIN/AUS)
H1P Leuchtdiode (EIN - rot)
H2P Leuchtdiode (Timer - grün)
H3P Leuchtdiode (Filterzeichen - rot)
H4P Leuchtdiode (Enteisen - orange)
SS1 Wahlschalter (Hauptplatine/Subplatine)
SS2 Wahlschalter (drahtlose Adresseinstellung)
Stecker für optionale Teile
X24A Stecker (Funkfernbedienung)
X33A Stecker (Ventilsteuerungsadapter)
X35A Stecker (externer Adapter)
: Klemme RED : Rot
: Stecker BLK : Schwarz GRN : Grün
: Bauseitige WHT : Weiß
Verkabelung
ORG : Orange
GRY : Grau
YLW : Gelb
BLU : Blau
BRN : Braun
PNK : Pink
