Einstellen der Tonarmhöhe (VTA)

Legen Sie eine Schallplatte auf und entfernen Sie den Nadelschutz vom Tonabnehmer (21). Nach Absenken

des Tonarmrohrs (9) mit dem Lifthebel (7), muss der weiße Strich auf dem Tonarmrohr (9) parallel zur

Schallplatte stehen. Ist dies nicht der Fall, kann nach Lösen der zwei Innensechskant-Schrauben in der

Tonarmbasis (9a) der Schaft des Tonarmes soweit in der Basis (9a) hinauf- bzw. hinunterbewegt werden, bis

die Parallelität erreicht ist. Danach werden beide Schrauben wieder gefühlvoll angezogen.

Das Prüfen der Tonarmhöhe muss mit korrekt eingestellter Auflagekraft erfolgen.

Aus Sicherheitsgründen empfehlen wir beim Einstellen den Nadelschutz anzubringen.

Anschluss an den Verstärker

Verbinden Sie mit dem beiliegenden Phonokabel die 5-polige Tonarm-Normbuchse (14) des Tonarms und die

mit Phono bezeichneten Eingangsbuchsen auf der Rückseite des Verstärkers. Die roten Stecker des Kabels

führen das Signal des rechten Kanals, die weißen Stecker das Signal des linken Kanals. Verbinden Sie den

Kabelschuh der Masseleitung mit dem Masseanschluss des Verstärkers.

Verfügt Ihr Verstärker über keinen Phonoeingang, benötigen Sie einen separaten Phono-Vorverstärker.

Phono-Vorverstärker von Pro-Ject Audio Systems finden Sie im Internet unter:.

Netzanschluss

Verbinden Sie das beiliegende Steckernetzteil zuerst mit der Netzteilbuchse (1) und anschließend mit dem

Stromnetz.

Aufsetzen der Staubschutzhaube

Setzen Sie die Staubschutzhaube (24) auf die Scharniere, und stellen Sie durch Anziehen der Schrauben (23)

die Haltekraft der Scharniere ein.

Motorstart, Ruheposition Stand-By

Kurzes Drücken der Taste START startet den Plattenspielermotor. Langes Drücken schaltet das Gerät in die

Ruheposition Stand-By.

Abspielen von Schallplatten

Entfernen Sie den Nadelschutz des Tonabnehmers (21). Starten Sie den Antriebsmotor des Plattentellers.

Führen Sie den Tonabnehmerkopf (21) zum Anfang der Schallplatte. Bewegen Sie den Lifthebel (7) nach

unten. Stellen Sie am Verstärker die gewünschte Lautstärke ein.

Der Eingangswahlschalter des Verstärkers muss auf Phono gestellt sein. Eine eventuell vorhandene

Tape-Monitor-Funktion darf nur bei laufendem Aufnahmegerät aktiviert sein.

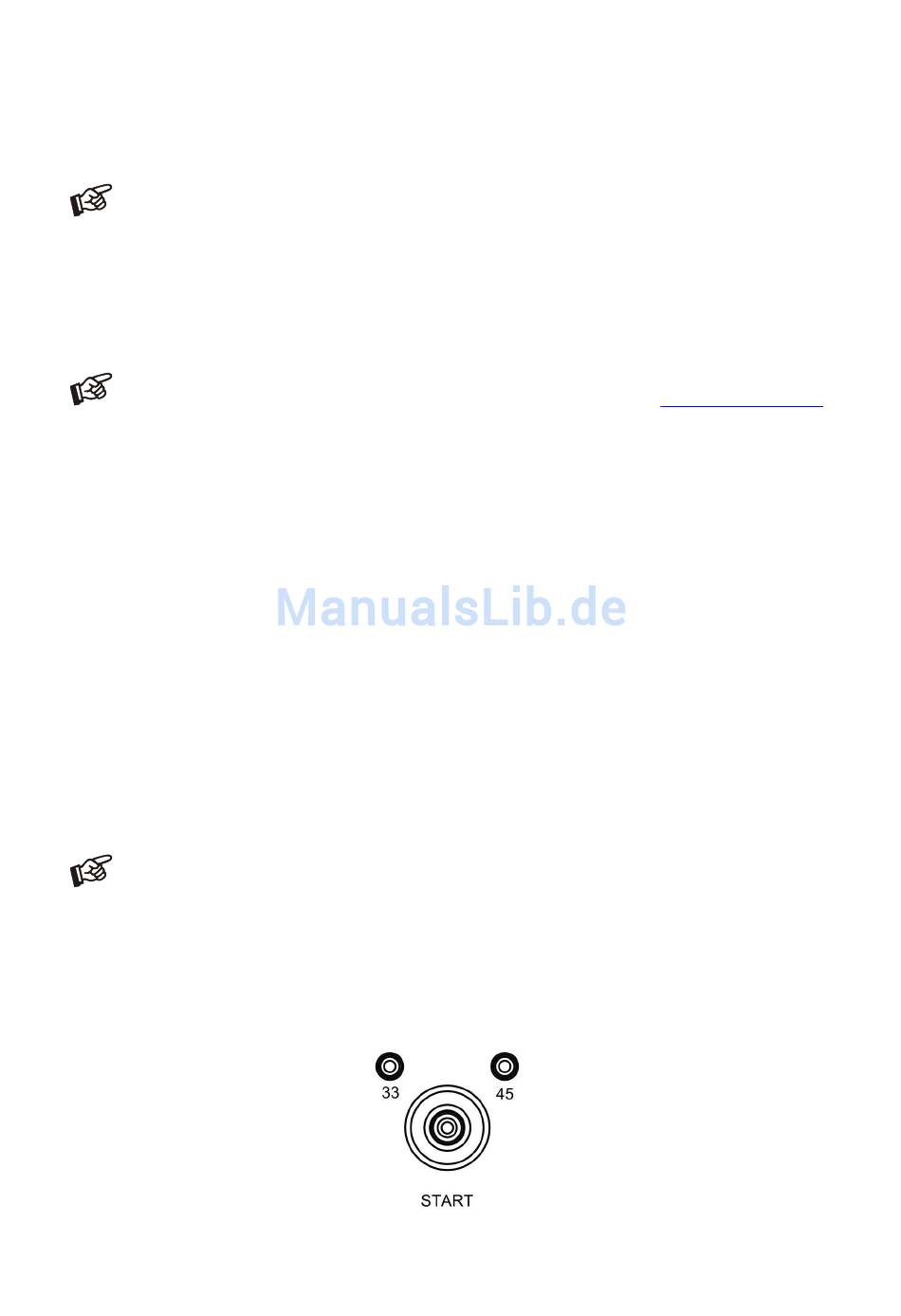

Wechseln der Abspielgeschwindigkeit

Um von der Geschwindigkeit 33 auf 45 U/Min zu wechseln, betätigen sie START erneut. Die angewählte

Geschwindigkeit wird per LED angezeigt. Ist die gewählte Abspielgeschwindigkeit erreicht endet das Blinken

der LED-Anzeige. Um in den Standby-Modus zu wechseln, betätigen und halten Sie START für 3 Sekunden
