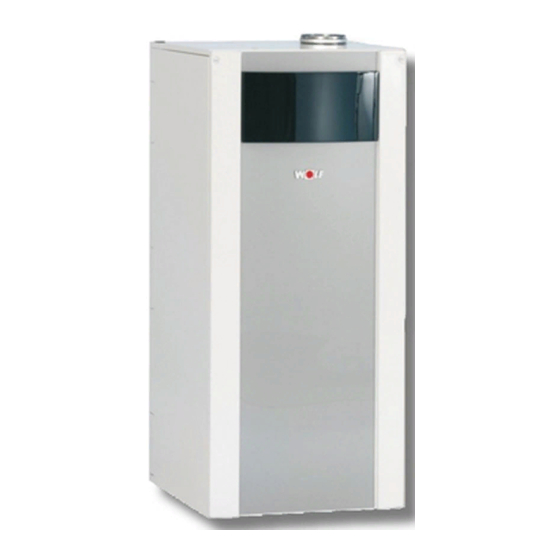

Wolf COB-15 Montageanleitung
  1. Anleitungen
  2. Marken
  3. Wolf Anleitungen
  4. Öl-brennwertkessel
  5. COB-15
  6. Montageanleitung

Wolf COB-15 Montageanleitung

Vorschau ausblenden Andere Handbücher für COB-15:
Inhaltsverzeichnis

Werbung

Quicklinks

Planungsunterlage und Montageanleitung
Technische Dokumentation
Ölbrennwertkessel COB / COB-TS
Ölbrennwertkessel COB/COB-CS
COB für Heizen • COB-TS für Heizen, mit Schichtenspeicher
COB für Heizen • COB-CS für Heizen, mit Schichtenspeicher
Wolf GmbH · Postfach 1380 · D-84048 Mainburg · Tel. +49-8751/74-0 · Fax +49-8751/741600 · Internet: www.wolf-heiztechnik.de
WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4030 Linz · Tel. 043-732/385041-0 · Internet: www.wolf-heiztechnik.at
Wolf Schweiz AG · Dorfstrasse 147 · 8802 Kilchberg · Tel. 041/5004800 · Fax 041/5004819 · Internet: www.wolf-heiztechnik.ch
Art.-Nr. 3062054_201507
Änderungen vorbehalten
DE
AT
CH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wolf COB-15

Inhaltszusammenfassung für Wolf COB-15

  • Seite 1 Wolf GmbH · Postfach 1380 · D-84048 Mainburg · Tel. +49-8751/74-0 · Fax +49-8751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4030 Linz · Tel. 043-732/385041-0 · Internet: www.wolf-heiztechnik.at Wolf Schweiz AG · Dorfstrasse 147 · 8802 Kilchberg · Tel. 041/5004800 · Fax 041/5004819 · Internet: www.wolf-heiztechnik.ch Art.-Nr. 3062054_201507...

  • Seite 2: Inhaltsverzeichnis

    28. Kaskadenbetrieb - Installation Abgasklappe .............41 29. Kaskadenbetrieb - Installation Abgasklappe / Schaltplan ........42 30. Kaskadenbetrieb - Dichtheitsprüfung Abgasklappe .........43 31. Inbetriebnahme mit Wolf-Regelungszubehör (BM) ..........44 31. CO -Kontrolle / Einstellung mit Rohrlängenanpassung ........45 32. Inbetriebnahme ohne Wolf-Regelungszubehör (BM) ........46 32.

  • Seite 3: Hinweise Zur Dokumentation

    Gültigkeit der Anleitung Diese Montageanleitung gilt für den Ölbrennwertkessel COB/TS Abnahme Innerhalb von 4 Wochen nach Erstinbetriebnahme der Feuerungsanlage ist der Be- treiber verpflichtet, diese dem Bezirksschornsteinfegermeister anzuzeigen. Hinweis für die Entsorgung Wir nehmen Ihr Wolf-Altgerät für Sie kostenlos bei einem unserer Auslieferungslager zurück. 3062054_201507...

  • Seite 4: Normen Und Vorschriften

    Einsatz einer Wasseraufbereitung in der Kaltwas- serzuleitung zur Verlängerung der Wartungsintervalle (Warmwasser- Wärmetauscher entkalken) Vor der Installation des Wolf Ölbrennwertkessels muss die Zustimmung des Bezirks-Schornsteinfegermeisters und der Unteren Wasserbehörde eingeholt werden. Die Installation des Wolf Ölbrennwertkessels darf nur vom anerkannten Fachhandwerker durchgeführt werden.
  • Seite 5 2. Normen und Vorschriften Für die Montage und den Betrieb der Heizungsanlage die landesspezifischen Normen und Richtlinien beachten! Die Angaben auf dem Typenschild des Heizkessels beachten! Bei Installation und Betrieb der Heizungsanlage sind folgende örtlichen Bestimmungen zu beachten: • Aufstellbedingungen • Zu- und Ablufteinrichtungen sowie Schornsteinanschluss • elektrischer Anschluss an die Stromversorgung • technischen Regeln Öllageranlagen und Ölgeräte...
  • Seite 6 2. Normen und Vorschriften Für die Installation und den Betrieb in Österreich gilt insbesondere: • ÖVE - Vorschriften • Bestimmungen des ÖVGW sowie die entsprechenden Ö-Normen • Örtliche Bestimmungen der Bau- und Gewerbeaufsichtsämter (meistens vertreten durch den Schornsteinfeger) • Bestimmungen der regionalen Bauordnung • Mindestanforderungen an das Heizungswasser gemäß ÖNORM H5195-1 sind einzuhalten Für die Installation und den Betrieb in der Schweiz gilt insbesondere: • SVGW - Vorschriften • VKF - Vorschriften • BUWAL und örtliche Vorschriften sind zu beachten.

  • Seite 7: Sicherheitshinweise

    (EVU) maßgeblich. Der Heizkessel darf nur innerhalb des Leistungsbereichs betrieben werden, der in den technischen Unterlagen der Fa. WOLF vorgegeben ist. Die bestimmungsgemäße Verwendung des Heizkessels umfasst den ausschließli- chen Einsatz für Warmwasserheizungsanlagen gemäß DIN EN 12828. Sicherheits- und Überwachungseinrichtungen dürfen nicht entfernt, überbrückt oder in anderer Weise außer Funktion gesetzt werden.

  • Seite 8: Aufstellung / Lieferumfang

    4. Aufstellung / Lieferumfang Öl-Brennwertkessel COB-15/20/29/40 Öl-Brennwertkessel COB-15/20/29 für Heizen mit Anschlussmöglichkeit für Speicherwasserer- mit Schichtenspeicher TS, wärmer z.B. SE-2, SEM-..., BSP rechts stehend Öl-Brennwertkessel COB-15/20/29 Öl-Brennwertkessel COB-15/20/29 mit Schichtenspeicher TS, mit Schichtenspeicher TS, links stehend hinten stehend Lieferumfang COB Lieferumfang COB-TS (nicht bei COB-40) Öl-Brennwertkessel...

  • Seite 9: Abmessungen / Verkleidung Öffnen

    5. Abmessungen / Verkleidung öffnen Luft-/Abgas- anschluss A u s b r ü c h e f ü r individuelle Ver- rohrung der Hei- zungsanschlüsse Vorlauf Durchführungen für Ölschläuche (wahlweise) Rücklauf Befestigungsmög- lichkeit für Ölfilter Auslaufhöhe Kondensat Öffnen der Verkleidung Schließen der Verkleidung Typenschild 3062054_201507...

  • Seite 10: Technische Daten

    6. Technische Daten Öl-Brennwertkessel COB-15 COB-15/TS COB-20 COB-20/TS 9,0 / 14,4 9,0 / 14,4 13,1 / 19,0 13,1 / 19,0 Nennwärmeleistung bei 80/60 °C Stufe 1/2 Nennwärmeleistung bei 50/30 °C Stufe 1/2 9,5 / 15,1 9,5 / 15,1 13,9 / 20,0...
  • Seite 11 6. Technische Daten Öl-Brennwertkessel COB-29 COB-29/TS COB-40 18,5 / 28,2 18,5 / 28,2 25,3 / 38,0 Nennwärmeleistung bei 80/60 °C Stufe 1/2 Nennwärmeleistung bei 50/30 °C Stufe 1/2 19,6 / 29,6 19,6 / 29,6 26,8 / 40,0 Nennbelastung Stufe 1/2 19,0 / 29,0 19,0 / 29,0 26,0 / 38,8...

  • Seite 12: Aufbauschema

    7. Aufbauschema COB-TS Ölbrennwertkessel mit Schichtenspeicher 1 Speicherladung von oben mit Prall- und Verteilplatte 2 WW-Entnahme am höchsten Punkt 3 KW-Zufuhr mit Leit- und Verteileinrichtung 4 KW-Entnahme zur Speicherladung 5 Zirkulationsleitung 6 Magnesium Schutzanode 7 Tauchhülse für Speichertemperaturfühler 8 Entleerung (im Lieferumfang) 9 Siphon 10 Neutralisation (Zubehör) 11 Kondensatpumpe (Zubehör)

  • Seite 13: Bauteilbeschreibung

    8. Bauteilbeschreibung Bauteilbeschreibung COB Automatischer Entlüfter Zündtrafo Sicherheitstemperatur- begrenzer (STB) Flammenwächter Düsenstock Ölpumpenmotor Gebläse 2-stufige Ölpumpe Abgastemperatur- begrenzer Kesselfühler Wasserdruckschalter Entleerungshahn Bauteilbeschreibung TS Vorlauf Heizung 1“ Rücklauf Heizung 1“ Kaltwasseranschluss ¾“ Warmwasseranschluss ¾“ (optional bei Zubehör) geregelte Schichtladepumpe Ausdehnungsgefäß 8l (Zubehör) Plattenwärmetauscher Tauchrohr Speicherfühler...

  • Seite 14: Aufstellungshinweise

    Wandabstände ein, um die Montage-, Wartungs- und Servicearbeiten zu vereinfachen. Die Raumhöhe für den COB-40 muss mindestens 1,90 m betragen. Mindestabstand über den COB-15/20/29 ist 30cm bei den COB-40 ist dieser 40 cm. COB mit TS rechts...

  • Seite 15: Installation - Allgemeine Hinweise

    Bei wasserreichen Anlagen oder solchen, bei denen große Ausgenommen sind Kappenventile vor dem Ausdehnungsge- Nachfüllwassermengen (z.B. durch Wasserverluste) erforderlich fäß. In der Sicherheitsgruppe aus dem Wolf Zubehörprogramm werden, sind folgende Werte einzuhalten. ist ein 3 bar Sicherheitsventil eingebaut. Die Ausblasleitung ist in einen Ablauftrichter zu führen.

  • Seite 16: Vor Inbetriebnahme Sind Alle Hydraulischen Verrohrungen Einer Dichtigkeitsprüfung Zu Unterziehen

    FAME wirkt wie ein Lösungsmittel und löst daher alle ser zu füllen. Es besteht sonst die Gefahr von Ablagerungen und Rückstände im Tank und den Ölleitungen. Abgasaustritt. Daher empfiehlt Wolf in jedem Falle eine Tankreinigung vor dem Befüllen mit Bioöl. Ölversorgungsanschluss 5. Lagerung von Bioölen Bioöl ist ein natürliches Produkt und hat eine geringere Ölanschluss muss als Einstangsystem aus-...

  • Seite 17: Installation - Zubehör

    11. Installation - Zubehör Wir empfehlen, die Anbindung an das Heizungssystem mit folgenden Teilen aus dem Wolf Zubehörprogramm vorzunehmen. Anschlussset COB wandstehend bestehend aus: 2 Kreuzstücke mit je einem Anschluss 2 Klammern 1 Edelstahlwellrohr 1“, Länge 1300mm 1 Edelstahlwellrohr 1“, Länge 800mm 1 Silikonfett-Tube Anschlussset COB mit TS wandstehend bestehend aus: 2 Kreuzstücke mit je 2 Anschlüssen...

  • Seite 18: Installation - Kessel / Speicher

    12. Installation - Kessel / Speicher Beispiel: Ölbrennwertkessel COB-15/20/29 mit Schichtenspeicher TS rechts ste- hend (bei Blick auf Kesselfront). Die Verrohrung für Heizungsvorlauf und Heizungsrücklauf, sowie Heizwasservorlauf und Heizwasserrücklauf mit dem Schichtenspeicher erfolgt mit Edelstahlwellrohren (Zubehör). (siehe Kap. „9. Installation - Zubehör“) Kaltwasseranschluss Der Einbau eines Wartungshahnes in der Kaltwasserzuleitung wird empfohlen.

  • Seite 19: Speicheranschluss

    13. Speicheranschluss Entlüftung Heizkreis Schichtenspeicher TS 1) Vor dem Befüllen der Anlage, einen geeigneten Silikonschlauch auf den Entlüfter montieren und den Entlüfter mittels Gabelschlüssel leicht öffnen. 2) Die Heizungsanlage befüllen und das ausströmende Heizwasser über das freie Ende des Silikonschlauchs in ein geeignetes Gefäß...

  • Seite 20: Installationsbeispiele

    14. Installationsbeispiele Verrohrungsgruppe für 3 Heizkreise mit Verteilerbalken zur Montage auf Sicher- heitsgruppe Verrohrungsgruppe für 2 Heizkreise mit Verteilerbalken zur Montage auf Sicher- heitsgruppe Verrohrungsgruppe für 1 Heizkreis zur Montage auf Sicherheitsgruppe Sicherheitsgruppe zur Montage an die Edelstahlwellrohre von Heizungsvor- und Heizungsrücklauf Die Montage der Sicherheitsgruppe und der jeweils erforderlichen Verrohrungs-...

  • Seite 21: Ölanschluss Im Einstrangsystem

    Hinweis: Nur Filtereinsätze aus Sinterkunststoff mit 25 - 40 μm verwenden. Die Anlage muss im Einstrang angeschlossen werden. Es muss eine Filter- Entlüfterkombination mit integriertem Absperrventil aus dem Wolf-Lieferprogramm eingebaut werden. Altanlagen im Zweistrangsystem müssen auf Einstrangsysteme umgerüstet werden. Zweistrangsysteme führen zu beschleunigter Ölalterung und Lufteintrag ins Öl. Sie sind nicht mehr Stand der Technik.

  • Seite 22: Siphon / Neutralisation / Kondensatpumpe

    16. Siphon / Neutralisation / Kondensatpumpe Kondenswasser-Ableitung ohne Neutralisation Wird Heizöl EL schwefelarm (Schwefelgehalt < 50mg/kg) verwendet, kann nach Rücksprache mit der unteren Wasser- behörde auf eine Neutralisation des Kondensats verzichtet werden! Das Kondensat darf dann nur in Entwässerungsleitungen gemäß ATV-DVGW-Arbeitsblatt A251 abgeleitet werden.

  • Seite 23: Montage Luft-/Abgasführung

    Hierbei ist aber zu beach- ten, dass die Luft-/Abgasführung so über dem Gerät zu verlegen ist, dass ein Ausbau der Verdränger gewährleistet ist (Mindest- abstand über COB-15/-20/-29 ist 30cm; bei Bild: Beispiel Luft-/Abgasführung C93x COB-40 ist dieser 40cm). Für den Schornsteinfeger müssen die Abgas- Achtung Messstutzen frei zugänglich sein.

  • Seite 24: Befüllen Der Heizungsanlage

    18. Befüllen der Heizungsanlage 19. Entleeren der Heizungsanlage Befüllen der Heizungsanlage Entlüftung Zur Gewährleistung einer einwandfreien Funktion des Kessels ist eine ordnungsgemäße Befüllung und eine vollständige Entlüftung notwendig. Das Heizungssystem ist vor dem Anschluss Achtung des Kessels durchzuspülen, um Rückstände wie Schweißperlen, Hanf, Kitt usw.

  • Seite 25: Elektroanschluss

    20. Elektroanschluss Allgemeine Hinweise Elektro- Die Installation darf nur durch eine zugelassene anschlusskasten Elektro-Installationsfirma erfolgen. Die VDE- Vorschriften und die örtlichen Vorschriften des Energie-Versorgungsunternehmens sind zu beachten. An den Einspeiseklemmen des Gerätes liegt auch bei ausgeschaltetem Betriebsschalter elektr. Spannung an. Elektroanschlusskasten Bei Aufstellung in Österreich: Die Vorschriften Der Elektroanschlusskasten ist im Lieferzustand an der...

  • Seite 26: Regelung - Regelungsbeschreibung

    21. Regelung - Regelungsbeschreibung °C Betriebsschalter Entstör- und Temperaturwahl Thermometer Leuchtring Temperaturwahl EIN/AUS Reset-Taste Warmwasser Heizwasser Betriebsschalter EIN/AUS Bei Stellung 0 ist der Brennwertkessel ausgeschaltet. Entstörung Die Entriegelung einer Störung und ein Wiederanlauf der Anlage wird durch Drücken der Taste ausgelöst. Befindet sich der Kessel in der Taktsperre, wird diese durch drücken der Taste zurückgesetzt (2 sec.) Leuchtring zur Statusanzeige Anzeige...

  • Seite 27: Einstellung

    21. Regelung - Regelungsbeschreibung Einstellung Winterbetrieb (Stellung 2 bis 8) Der Kessel heizt im Winterbetrieb die Vorlauftemperatur auf den am Temperaturregler eingestellten Wert auf. Die Umwälzpumpe läuft gemäß Einstellung der Pumpenbetriebs- art ständig (Werkseinstellung) bzw. nur bei Brenneransteuerung mit Nachlauf. Sommerbetrieb Durch Drehen des Schalters Temperaturwahl Heizwasser in Stellung wird der...

  • Seite 28: Regelung - Regelungsparameter Anzeigen / Ändern

    22. Regelung - Regelungsparameter anzeigen / ändern Eine Änderung bzw. das Anzeigen der Regelungsparameter ist nur über das eBus-fähige Wolf-Regelungszubehör möglich. Die Montage und Vorgehensweise sind der Bedienungsanleitung des jeweiligen Zubehörteils zu entnehmen. Bedienmodul BM Änderungen dürfen nur von einem anerkannten...

  • Seite 29: Fachmannebene - Parameter

    23. Fachmannebene - Parameter Fachmannebene Rechten Drehknopf drücken, um in die 2. Bedienebene zu wechseln. Durch Drehen des rechten Drehknopfs im Uhrzeigersinn die Menüebene „Fachmann“ anwählen und Fachmann durch erneutes Drücken des rechten Drehknopfs die Auswahl bestätigen. Im Display erscheint die Codeabfrage. Codeabfrage Der richtige Code wird durch Drücken (Anzeige blinkt im Display) und anschließendes Drehen des rechten Drehknopfs, von 0 auf 1, eingestellt.

  • Seite 30: Rohrlängenanpassung Parameter Hg00

    23. Fachmannebene - Parameter Rohrlängenanpassung Über diesen Parameter wird die minimale und maximale Drehzahl des Gebläses nach unten oder nach oben parallel verschoben. Parameter HG00 Hiermit kann der CO -Wert für die Brennerstufe 1 und Brennerstufe 2 gleichzeitig angepasst HG00 werden. Siehe auch Kapitel „27. CO -Einstellung mit Rohrlängenanpassung“ Eine Einheit = 120 U/min Einstellung 3 = Sollwert Feuerungsautomat Werkseinstellung: 3 Einstellbereich: 1 bis 5 Schaltdifferenz Brenner...
  • Seite 31 23. Fachmannebene - Parameter Pumpenbetriebsart 2: Pufferladepumpe für BSP-Speicher Heizkreispumpe wird Pufferladepumpe. Der Sammlerfühler (Puffer) wirkt nur auf den Heizbetrieb. Bei Speicherladung wird auf den internen Kesselfühler geregelt. Die Pufferladepumpe läuft nur bei einer Brenneran- forderung im Heizbetrieb. Pumpennachlauf gemäß Parameter HG07. Hydraulikschema: Holzkessel Pufferspeicher...

  • Seite 32: Parametrierbarer Eingang E1

    23. Fachmannebene - Parameter Parametrierbarer Die Funktionen des Eingangs E1 können nur mit eBus-fähigem Wolf-Regelungszubehör abgelesen und eingestellt werden. Eingang E1 Parameter HG13 Der Eingang E1 kann mit folgenden Funktionen belegt werden: HG13 Bedeutung Raumthermostat Geschlossener Kontakt ist Voraussetzung für Brennerfreigabe im Heizbetrieb Keine Funktion für Warmwasser-Betrieb...

  • Seite 33: Parametrierbarer Ausgang A1

    23. Fachmannebene - Parameter Parametrierbarer Die Funktionen des Ausgangs A1 können nur mit eBus-fähigem Wolf-Regelungszubehör abgelesen und eingestellt werden. Ausgang A1 Parameter HG14 Der Ausgang A1 kann mit folgenden Funktionen belegt werden: HG14 Bedeutung Zirkulationspumpe 100% Ausgang A1 wird bei Zirkulationsfreigabe durch Regelungszubehör (BM) an- gesteuert.

  • Seite 34: Nachlaufzeit Speicherladepumpe Parameter Hg19

    23. Fachmannebene - Parameter Speicherhysterese Mit der Speicherhysterese wird der Einschaltpunkt der Speicherladung geregelt. Je höher eingestellt wird, desto niedriger ist der Einschaltpunkt der Speicherladung. Parameter HG15 HG15 Beispiel: Speichersolltemperatur 60°C Speicherhysterese 5K Bei 55°C beginnt die Speicherladung und bei 60°C wird sie beendet. Werkseinstellung: 5 K Einstellbereich: 1 bis 30 K Nachlaufzeit Speicherladepumpe...

  • Seite 35: Kesselmaximaltemperatur

    23. Fachmannebene - Parameter Kesselmaximaltemperatur Die Regelung ist mit einem elektronischen Kesseltemperaturregler ausgestattet, dessen max. Abschalttemperatur einstellbar ist (Kesselmaximaltemperatur). Wird diese über- TK - max. schritten, so wird der Brenner ausgeschaltet. Eine Wiedereinschaltung des Brenners Parameter HG22 erfolgt, wenn die Kesseltemperatur um die Brennerschaltdifferenz gesunken ist. Überschreitet der Kessel eine Kesseltemperatur von 95°C (evtl. Nachheizeffekt), wird HG22 die Kesselkreispumpe und die Speicherladepumpe (falls vorhanden) auch im „Sommer- betrieb“...

  • Seite 36: Kaskadenbetrieb - Regelung / Technische Daten / Hinweise

    Kaskadenregler KM ist in der Lage, lastabhängig den Sammlervorlauf, einen Mischer- kreis und einen Speicherwasserkreis anzusteuern. Für die Regelung eines zusätzli- chen Mischerkreises und eines Radiatorenkreises kann der digitale Regler Typ MM aus dem WOLF-Regelungszubehör angeschlossen werden. Als Fernbedienung kann außerdem jeweils ein BM eingesetzt werden. Ausführliche Beschreibung siehe dazu die Montageanleitungen der einzelnen Module.

  • Seite 37: Kaskadenbetrieb - Ausführung Abgassystem

    25. Kaskadenbetrieb - Ausführung Abgassystem Luft-/Abgasführung Ölbrennwertkessel mit getrennter konzentrischer Luft-/Abgasführung DN 80/125 bzw. DN 110/160 über Dach, Art C33 x dürfen nur im Dachgeschoss oder in Räumen, bei denen die Decke zugleich das Dach bildet oder sich über der Decke lediglich die Dach- konstruktion befindet, installiert werden. Werden durch die Leitungen für die Verbrennungsluftzuführung und Abgasabführung im Gebäude Geschosse überbrückt, so müssen die Leitungen außerhalb des Auf- stellraumes in einem Schacht mit einer Feuerwiderstandsdauer von mindestens 90 Minuten und bei Wohngebäuden geringer Höhe von mindestens 30 Minuten geführt...

  • Seite 38: Kaskadenbetrieb - Ausführung Abgassammelleitung

    26. Kaskadenbetrieb - Ausführung Abgassammelleitung Abgaskaskade Abgaskaskaden sind nur in raumluftabhängiger Betriebsweise geeignet. Sie müssen nach EN 13984-1 ausgelegt werden. Um einen Abgasaustritt zu vermeiden, ist eine Abgaskaskade nur mit geprüfter Abgasklappe zugelassen. Abgasführung mit Sammelleitung Ölbrennwertkessel mit gemeinsamer Abgasleitung - raumluftabhängig in Installationsart B23.

  • Seite 39: Kaskadenbetrieb - Ausführung Abgassammelleitung / Hinweise

    27. Kaskadenbetrieb - Ausführung Abgassammelleitung / Hinweise Die maximale waagerechte Länge der Abgassammelleitung beträgt max. 1,0 m zwi- schen den Geräten und 2,0 m hinter dem letzten Gerät. Es dürfen maximal zwei 87°-Umlenkungen zusätzlich zu den Geräteanschlussstücken eingebaut werden. Rohrlängenberechnung: Die errechnete Länge der Abgasleitung setzt sich zusammen aus der geraden Rohr- länge und der Länge der Rohrbögen.

  • Seite 40: Montage Abgasleitung

    27. Kaskadenbetrieb - Ausführung Abgassammelleitung / Hinweise Montage Abgasleitung Im senkrechten Teil der Abgasleitung ist unmittelbar ober- oder unterhalb der Abgas- umlenkung eine Reinigungs- und Prüföffnung erforderlich, wenn der Abstand von der Mitte der Reinigungs- und Prüföffnung im horizontalen Teil der Abgasleitung zur senk- rechten Achse der Abgasleitung größer als 30 cm ist.

  • Seite 41: Kaskadenbetrieb - Installation Abgasklappe

    28. Kaskadenbetrieb - Installation Abgasklappe Montagehinweis Abgasklappe - Abgasklappe auf Anschlussadapter (mit Messstutzen) am Kessel bis Anschlag einstecken - Abgasleitung auf Abgasklappe ebenfalls bis Anschlag stecken - Endschalter- und Motorkabel der Abgasklappe fachgerecht Abgasklappe zum Elekroanschlusskasten und zum Kabel (Parametrier- baren Ausgang A1) verlegen Montage Abgasklappe Montagehinweise Elektroanschluss...

  • Seite 42: Kaskadenbetrieb - Installation Abgasklappe / Schaltplan

    HG14 (Ausgang A1) muss auf 7 eingestellt sein! Abgasklappe mit Stellmotor Achtung: Stromversorgung (230VAC; 200VA) Endschalter der Abgasklappe muss potentialfrei sein! 230 V ~ Die Regelung COB wird ansonsten zerstört. Endschalter COB-15/20/29/40 Verteilerdose bauseits Parametrierbarer Ausgang A1 (230VAC; 200VA) 3062054_201507...

  • Seite 43: Kaskadenbetrieb - Dichtheitsprüfung Abgasklappe

    30. Kaskadenbetrieb - Dichtheitsprüfung Abgasklappe Dichtheitsprüfung an Bei der jährlichen Überprüfung der Heizgeräte muss bei Überdruck-Kesselanlagen eine Dichtheitsprüfung der Kaskadenklappe durchgeführt werden, damit kein CO Nachbargeräte den Aufstellraum austreten kann; Gefahr durch Vergiftung oder Erstickung. Die Überprüfung muss bei geschlossenen Geräten erfolgen. Wir empfehlen die folgende Vorgehensweise: Dichtheitsprüfung an Nachbargeräte - Programmwahlschalter (linker Drehknopf) am Bedienmodul BM auf „Standby“ stellen.

  • Seite 44: Inbetriebnahme Mit Wolf-Regelungszubehör (Bm)

    31. Inbetriebnahme mit Wolf- Regelungszubehör (BM) Falls kein Regelungszubehör installiert ist, siehe Kapitel „32. Inbetriebnahme ohne Wolf-Regelungszubehör (BM)“. Inbetriebnahme Die erste Inbetriebnahme und die Bedienung des Kessels, sowie die Einweisung des Betreibers muss von einem qualifizierten Fachmann durchgeführt werden! - Kessel und Anlage auf Dichtheit prüfen. Üblicher Betriebsdruck in Achtung Messöffnung...

  • Seite 45: Co -Kontrolle / Einstellung Mit Rohrlängenanpassung

    - Falls der Wert außerhalb des Sollwertes liegt, muss der CO -Wert über den Pumpendruck eingestellt werden (siehe „Kap. 32 Inbetriebnahme ohne Wolf - Regelungszubehör“). - HG28 Brennerbetriebsart von 1 auf 2 zurückstellen. - Schornsteinfegerbetrieb beenden durch Drehen des Programmwahlschalters am BM-Modul in die gewünschte Betriebsart.

  • Seite 46: Inbetriebnahme Ohne Wolf-Regelungszubehör (Bm)

    32. Inbetriebnahme ohne Wolf- Regelungszubehör (BM) Inbetriebnahme Die erste Inbetriebnahme und die Bedienung des Kessels, sowie die Einweisung des Betreibers muss von einem qualifizierten Fachmann durchgeführt werden! - Kessel und Anlage auf Dichtheit prüfen. Üblicher Betriebsdruck in Achtung kaltem Zustand 1,5 - 2,0 bar. Wasseraustritt ausschließen.

  • Seite 47: Co -Kontrolle / Einstellung Über Pumpendruck

    Zurückdrehen des Temperaturwahlschalters Heizwasser und durch Drücken der „Entstörtaste“ die Startphase zur Einstellung wiederholen. Rechts drehen CO -Wert höher Links drehen CO -Wert niedriger Druckregulier- Gerät offen COB-15 COB-20 COB-29 COB-40 schraube Stufe 1 Stufe 2 12,7 ± 0,3% Ölpumpe Danfoss...

  • Seite 48: Inbetriebnahmeprotokoll

    33. Inbetriebnahmeprotokoll Inbetriebnahmearbeiten Messwerte oder Bestätigung 1.) Heizöl Standard EL Schwefelarm EL Bioöl B10 2.) Öl-Dichtheitskontrolle durchgeführt? 3.) Luft-/Abgassystem kontrolliert? 4.) Hydraulik auf Dichtheit kontrolliert? 5.) Siphon befüllt? 6.) Kessel und Anlage entlüftet? 7.) Anlagendruck 1,5 - 2,5 bar vorhanden? 8.) Funktionsprüfung durchgeführt? 9.) Abgasmessung: Abgastemperatur brutto...

  • Seite 49: Wartungs- Und Planungsdaten

    14750 3007 14027 2887 13344 2772 12697 2662 12086 2558 11508 2458 10961 2362 10442 2271 9952 2183 9487 2100 9046 2020 8629 1944 Heizwasserseitiger Druckverlust COB-15 COB-15 10K-Spreizung COB-15 20K-Spreizung 1000 1200 1400 1600 1800 2000 Wassermenge (l/h) 3062054_201507...
  • Seite 50 34. Wartungs- und Planungsdaten Heizwasserseitiger COB-20 Druckverlust COB-20 10K-Spreizung COB-20 20K-Spreizung 1000 1200 1400 1600 1800 2000 Wassermenge (l/h) Heizwasserseitiger Druckverlust COB-29 COB-29 10K-Spreizung COB-29 20K-Spreizung 800 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000 Wassermenge (l/h) Heizwasserseitiger Druckverlust COB-40 COB-40...

  • Seite 51: Planungshinweise

    Bei Art C wird die Verbrennungsluft über ein geschlossenes System dem Freien entnommen (raumluftunabhängige Feuerstätte) Folgende Luft-/Abgasleitungen oder Abgasleitungen mit CE-Zulassung CE-0036-CPD-9169003 dürfen eingesetzt werden: ● Abgasleitung DN 80 ● Konzentrische Luft-/Abgasführung DN 80/125 ● Konzentrische Luft-/Abgasführung (an der Fassade) DN 80/125 ● Abgasleitung flexibel DN 83 ● Abgasleitung DN 110 ● Abgasleitung flexibel DN 110 ● Konzentrische Luft-/Abgasführung DN 110/160 ● Abgasleitung DN 160 (für Kaskadenbetrieb) Die erforderlichen Kennzeichnungsschilder und Zulassungsbescheide liegen dem jeweiligen Wolf-Zubehör bei. Dem Zubehör beiliegende Montagehinweise sind zusätzlich zu beachten. 3062054_201507...

  • Seite 52: Berechnung Der Luft-/Abgasführungslänge

    Anschlussleitung flexibel Verfügbarer Förderdruck des Ventilators: COB-15: 32-65 Pa /COB-20: 45-65 Pa / COB-29: 55-105 Pa / COB-40: 70-150 Pa (Maximallänge entspricht Gesamtlänge vom Gerät bis zur Abgasmündung) Für senkrechte Abgasleitung für den Schachteinbau flexibel mit waagerechter konzentrischer Anschlussleitung ist die max.

  • Seite 53: Minimale Schachtgrößen Bei Raumluftunabhängigem Betrieb C93X

    35. Planungshinweise Minimale Schachtgrößen bei raumluftunabhängigem Betrieb C93x Annahme: Im Aufstellraum 2 x Rev.-Bogen, Abgasrohr DN80 (COB-15/20/29), DN110 (COB-40) 1 x 87°-Bogen + 1,5m waagerecht mit 87°-Stützbogen COB-15/-20 COB-29 COB-40 Schacht quadratisch a x a (mm) C93x Abgasrohr DN80 (COB-15/20/29), DN110 (COB-40) COB-15/-20 COB-29 C93 x raumluftunabhängig COB-40 Schacht rund Ø (mm) Minimale Schachtgrößen bei raumluftabhängigem Betrieb B23, B33 und raumluftunabhängigem Betrieb C53, C83(x)
  • Seite 54 Abgasleitung an der Fassade (Schiebemuffe) falls erforderlich 10 Revisions - Stück 87° 11 Bogen 87° 16 Rosette 17 Außenwandanschluss mit beidseitig glatten Enden am ca.1500 mm (COB-15/20/29) ca.1700 mm (COB-40) Luftrohr 18 Luft-/Abgasrohr Fassade 19 Zuluftstutzen 20 Mündungsstück Fassade C53x C33x, C93x 21 Dachdurchführung Fassade...
  • Seite 55 35. Planungshinweise Luft-/Abgasführung raumluftunabhängig senkrecht konzentrisch C33x (Beispiele) DN 80/125 und DN 110/160 1 Ölbrennwertkessel 2 Anschlussadapter mit Messstutzen für Luft und Abgas (im Lieferumfang COB) 3 Luft-/Abgasrohr mit Revisionsöffnung (250mm lang) 4 Luft-/Abgasrohr 500 mm 1000 mm 2000 mm 5 Abstandschelle 6 Befestigungsbügel für Dachdurchführung...

  • Seite 56: Luft-/Abgasführung Raumluftabhängig B23 Und B33

    2 Anschlussadapter mit Messstutzen für Luft und Abgas (im Lieferumfang COB) 4 Luft-/Abgasrohr 500 mm 1000 mm 2000 mm ca.1500 mm (COB-15/20/29) ca.1700 mm (COB-40) 5 Abstandschelle (nur bei Bedarf) 10 Revisions - Stück 87° 16 Rosette 22 Anschluss an Abgasschornstein B33 Hinterlüftung...

  • Seite 57: Ergänzende Montagehinweise Für Luft-/Abgasführung Dn 80/125

    35. Planungshinweise Ergänzende Montagehinweise für Luft-/Abgasführung DN 80/125 Flachdach: Deckendurchbruch ca. Ø 130 mm (14) in Dachab- deckung einkleben. Schrägdach: Bei (12) den Einbauhinweis zur Dachschräge auf der Haube beachten. Dachdurchführung (7) von oben durch das Dach führen und mit (6) am Balken oder Mauerwerk senkrecht befestigen.
  • Seite 58 Ein Abstand der konzentrischen Luft-/Abgasführung von den für die konzentrische Luft-/Abgasführung und Abgas- brennbaren Baustoffen bzw. brennbaren Bestandteilen ist leitungen nur Original Wolf-Teile verwendet werden. nicht erforderlich, da bei Nennwärmeleistung keine höheren Temperaturen als 85°C auftreten. Die Montagebeispiele sind ggf. an die bau- und länderrechtli- chen Vorschriften anzupassen.
  • Seite 59 Die waagerechte Luft-/Abgasführung darf bei Installation an Original Wolf-Teile sind langjährig optimiert und sind auf den einen Abgasschornstein nicht mehr als 3 m lang sein. Wolf-Öl-Brennwertkessel abgestimmt. Bei nur CE - zugelasse- Der Abgasschornstein muss CE zugelassen sein. nen Fremdsystemen ist der Installateur selbst für die korrekte Das Anschlussstück ist bei Bedarf beim Schornsteinhersteller Auslegung und einwandfreie Funktion verantwortlich.

  • Seite 60: Schaltplan

    36. Schaltplan 3062054_201507...

  • Seite 61: Reset

    37. Reset Reset Um einen Reset durchzuführen, sind folgende Schritte einzuhalten: - Betriebschalter muss in Stellung O (AUS) stehen. - Entstör- und Resettaste an der Grundregelung drücken und gedrückt halten, während °C der Betriebsschalter in Stellung I (EIN) gebracht wird. - Resettaste nach dem Einschalten der Anlage noch mind.

  • Seite 62: Störung - Ursache - Abhilfe

    38. Störung - Ursache - Abhilfe Über das eBus-fähige Wolf-Regelungszubehör wird im Störungsfall ein Fehlercode angezeigt, dem mit Hilfe nachfolgender Ta- belle Ursache und Abhilfe zugeordnet werden kann. Diese Tabelle soll dem Heizungsfachmann die Fehlersuche im Störungsfall erleichtern. Fehler- Störung Ursache Abhilfe code STB Übertemperatur Die Vorlauftemperatur hat 110 °C überschritten Heizkreispumpe prüfen Anlage entlüften Entstörtaste drücken...
  • Seite 63 38. Störung - Ursache - Abhilfe Fehler- Störung Ursache Abhilfe code Wasserdruckmangel Der Druckwächter schaltet nicht ein Anlagendruck prüfen >1,5 bar Wasserdruck zu gering (< 0,8 bar) Wasserdruckwächter prüfen Kabel prüfen Entstörtaste drücken Kondensatpumpe Kondensatpumpe defekt Pumpe prüfen fördert nicht Abflussleitung verstopft Abflussleitung prüfen Netzversorgung Pumpe fehlt...

  • Seite 64: Produktdatenblatt Nach Verordnung (Eu) Nr. 811/2013

    Schallleistungspegel in Innenräumen Alle beim Zusammenbau, der Installation oder Siehe Montage- Siehe Montage- Siehe Montage- Siehe Montage- Wartung zu treffende besondere Vorkehrungen anleitung anleitung anleitung anleitung 3062054_201507 Wolf GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, Internet: www.wolf-heiztechnik.de Artikelnummer: 3020223 03/2015...
  • Seite 65 Schallleistungspegel in Innenräumen Alle beim Zusammenbau, der Installation oder Siehe Montage- Siehe Montage- Siehe Montage- Wartung zu treffende besondere Vorkehrungen anleitung anleitung anleitung 3062054_201507 Wolf GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, Internet: www.wolf-heiztechnik.de Artikelnummer: 3020523 03/2015...
  • Seite 66 Schallleistungspegel in Innenräumen Alle beim Zusammenbau, der Installation oder Siehe Montage- Siehe Montage- Siehe Montage- Wartung zu treffende besondere Vorkehrungen anleitung anleitung anleitung 3062054_201507 Wolf GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, Internet: www.wolf-heiztechnik.de Artikelnummer: 3020546 03/2015...
  • Seite 67 Schallleistungspegel in Innenräumen Alle beim Zusammenbau, der Installation oder Siehe Montage- Siehe Montage- Siehe Montage- Wartung zu treffende besondere Vorkehrungen anleitung anleitung anleitung 3062054_201507 Wolf GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, Internet: www.wolf-heiztechnik.de Artikelnummer: 3020569 03/2015...

  • Seite 68: Technische Parameter Nach Verordnung (Eu) Nr. 813/2013

    23,775 Kontakt Wolf GmbH, Industriestraße 1, D-84048 Mainburg (*) Hochtemperaturbetrieb bedeutet eine Rücklauftemperatur von 60°C am Heizgeräteinlass und eine Vorlauftemperatur von 80°C am Heizgerätauslass (**) Niedertemperaturbetrieb bedeutet eine Rücklauftemperatur (am Heizgeräteeinlass) für Brennwertkessel von 30°C, für Niedertemperaturkessel von 37°C und für andere Heizgeräte von 50°C...

  • Seite 69: Konformitätserklärung

    41. Konformitätserklärung KONFORMITÄTSERKLÄRUNG (nach DIN EN ISO/IEC 17050-1) Nummer: 3062054 Aussteller: Wolf GmbH Anschrift: Industriestraße 1, D-84048 Mainburg Produkt: Öl-Brennwertgerät COB/COB-TS Das oben beschriebene Produkt ist konform mit den Anforderungen der folgenden Dokumente: §6, 1. BImSchV, 26.01.2010 DIN EN 230, 10/2005...

  • Seite 70: Notizen

    42. Notizen 3062054_201507...
  • Seite 71 42. Notizen 3062054_201507...
  • Seite 72 Wolf GmbH · Postfach 1380 · D-84048 Mainburg · Tel. +49-8751/74-0 · Fax +49-8751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4030 Linz · Tel. 043-732/385041-0 · Internet: www.wolf-heiztechnik.at Wolf Schweiz AG · Dorfstrasse 147 · 8802 Kilchberg · Tel. 041/5004800 · Fax 041/5004819 · Internet: www.wolf-heiztechnik.ch...
