Wartungsanleitung
Öl-Brennwertkessel
COB

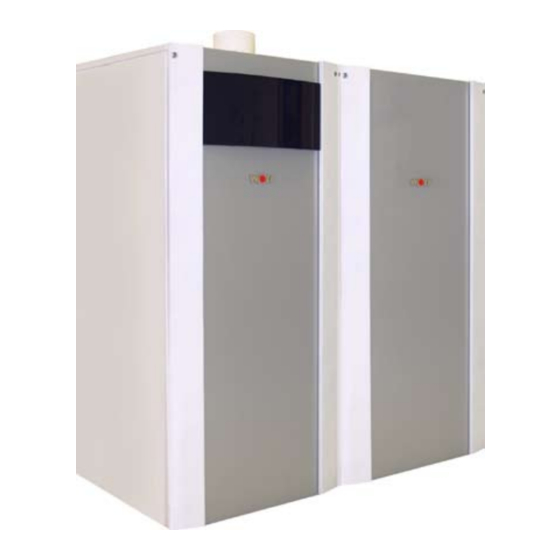

COB-CS
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de
WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at
30 62 056
Änderungen vorbehalten
Kessel für Heizen
Kessel mit Schichtenspeicher
10/07
D
AT

Werbung

loading

Verwandte Anleitungen für Wolf COB

Inhaltszusammenfassung für Wolf COB

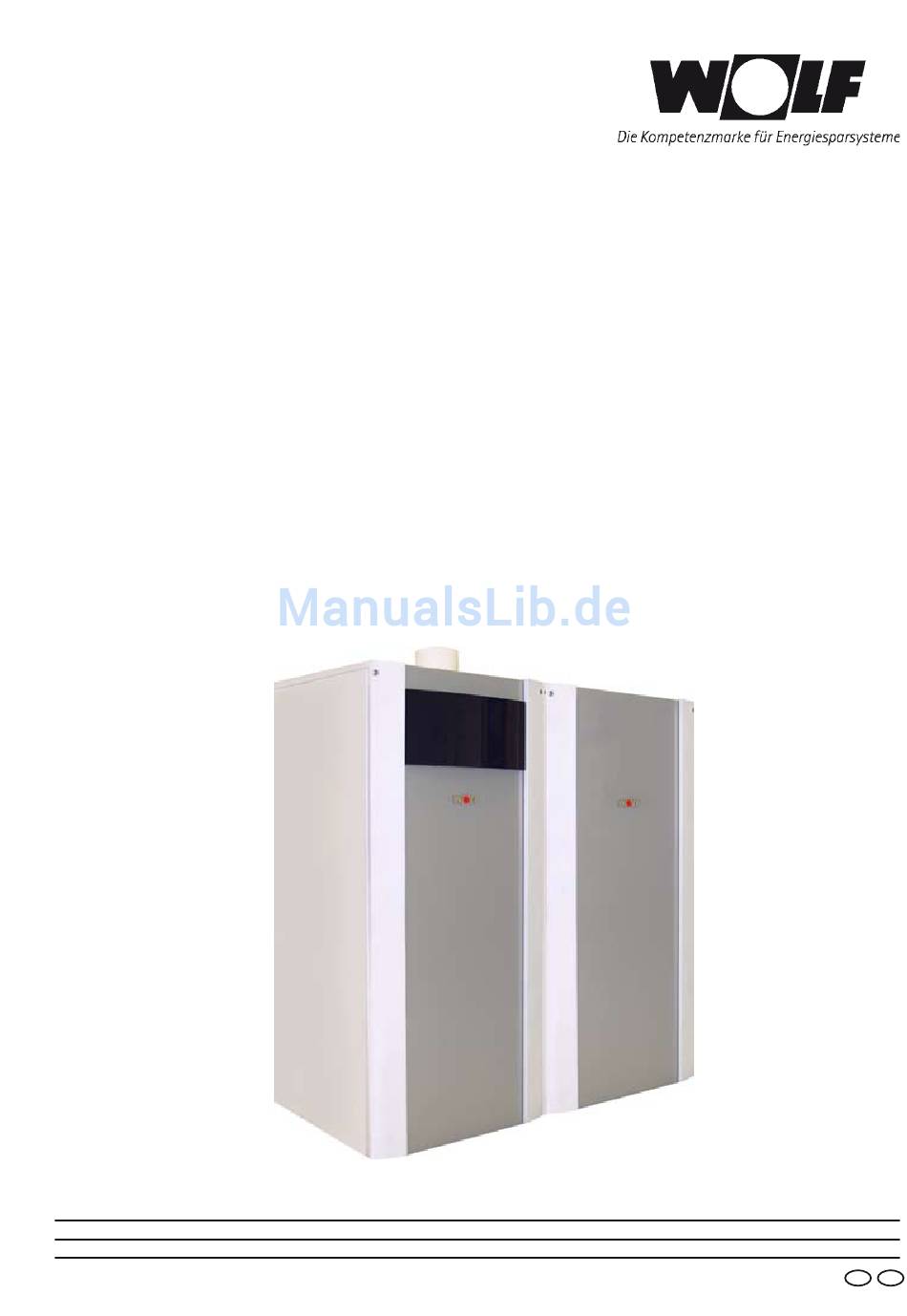

  • Seite 1 COB-CS Kessel mit Schichtenspeicher Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at 30 62 056 10/07 Änderungen vorbehalten...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis ................Seite Sicherheitshinweise ..................... 3 Wartungsablauf ....................4-8 Liste benötigter Teile .................... 9 Übersicht der Arbeitsschritte mit Wartungsprotokoll ........10-11 Notizen ......................12 Einfache Wartungstechnik 30 62 056_1007...

  • Seite 3: Sicherheitshinweise

    Allgemeine Hinweise Alle Wartungsarbeiten dürfen nur von einem Fachhandwerker durchgeführt werden. Regelmässige Wartung sowie die ausschliessliche Verwendung von Original Wolf-Ersatzteilen sind für einen störungsfreien Betrieb und lange Lebensdauer Ihres Gerätes von entscheidender Bedeutung. Wir empfehlen daher einen Wartungsvertrag mit Ihrer Fachhandwerkerfirma abzuschliessen.

  • Seite 4: Wartungsablauf

    Wartungsablauf Oberen Verkleidungs- deckel nach vorne Betriebsschalter ziehen und abheben. Regelungsdeckel nach unten klappen. Öl-Brennwertkessel am Betriebsschalter ausschalten. Regelungskasten nach unten klappen An den Netzanschussklemmen des Gerätes liegt Zentralstecker auch bei ausgeschaltetem Betriebsschalter elektri- abziehen sche Spannung an. Anlage Spannungsfrei machen! Verbrennungsgefahr Vor Beginn der Wartungsarbeiten Gerät etwa eine halbe Stunde abkühlen lassen.
  • Seite 5 Wartungsablauf Düsenwechsel mit Gabelschlüssel SW 16. Gefahr von Verbrennung durch heiße Bauteile Beim Aus- und Einbau der Düse mit zweitem Gabelschlüs- sel gegenhalten. Brennereinheit nach oben aus dem Brennkammerdeckel Hinweis: Es dürfen nur Düsen der Marke heben und in Wartungsposition gemäß Bild einhängen Danfoss LE 0,40 / 80°...
  • Seite 6 Wartungsablauf Schutzkappe Wartungswerkzeug Mit dem Wartungswerkzeug folgende Kontrollen durchführen: Nach erfolgten Kontrollen Schutzkappe auf Mischeinrich- tung schieben Flügel- schrauben 1.Kontrolle: Mischkopf auf Anschlag eingeschoben ? 3 Flügelschrauben am Brennkammerdeckel lösen 2.Kontrolle: Position der Zündelektroden in Ordnung? Brennkammerdeckel abnehmen und ablegen Die Elektrodenspitzen müssen auf die obere Bohrung des Wartungswerkzeugs zeigen.

  • Seite 7: Zusammenbau

    Wartungsablauf Falls erforderlich die Rippen des Wärmetauschers mit Wartungswerkzeug reinigen. Bei Bedarf mit Wasser spülen Reinigungsbürste wieder in Rückwand positionieren Kondensatwanne reinigen: Schmutz aus Kondensatwanne absaugen oder mit Wasser durch Siphonöffnung in Auffangbehälter spülen. Anschließend Siphon reinigen, neu befüllen und wieder montieren.
  • Seite 8 Wartungsablauf Ansaugluft-Prüfung durchführen Zentralstecker Wenn CO > 0,2%, LAF auf Dichtigkeit prüfen: Reinigungsbürste Messöffnung Messöffnung Dichtring “Abgas“ “Ansaugluft“ Öl-Luftverbund Brennkammer- deckel Schutzkappe Abgasmessung - Brennkammerdeckel aufsetzen und mit den 3 Flügelschrau- im Schornsteinfegerbetrieb durchführen, Werte in Wartungs- ben befestigen protokoll eintragen. - Dichtring Öl-Luftverbund auf Beschädigung überprüfen, ggf.

  • Seite 9: Liste Benötigter Teile

    Busverbindung muss im Display zu sehen sein Für die Wartung wird benötigt: Pos. Benennung Art.Nr. Wartungsset COB im Lieferumfang COB Messgerät für die BimSch - Messung Schraubendreher 2 x Gabelschlüssel SW 16 Innensechskantschlüssel 4 mm Innensechskantschlüssel 6 mm Öldüse Danfoss LE 0,4 / 80° S 24 14 285 Wir empfehlen die folgen Teile beim Serviceeinsatz mitzuführen:...

  • Seite 10: Übersicht Der Arbeitsschritte Mit Wartungsprotokoll

    Übersicht der Arbeitsschritte mit Wartungsprotokoll Pos. Arbeitsschritt Protokollpunkt Regelungsdeckel nach unten klappen Brennwertkessel am Betriebsschalter ausschalten Anlage Spannungsfrei, an den Netzanschlüssen des Gerätes liegt auch bei ausge- schaltetem Betriebsschalter elektrische Spannung an Frontverkleidung an den 2 Schrauben öffnen und Verkleidung nach vorne kippen Regelungskasten nach unten klappen Achtung: Verbrennungsgefahr Verschiede Bauteile können sehr heiss sein.
  • Seite 11 Übersicht der Arbeitsschritte mit Wartungsprotokoll Pos. Arbeitsschritt Protokollpunkt Kondensatpumpe reinigen (sofern vorhanden) Regelung hochklappen Verkleidungsdeckel aufsetzen Frontverkleidung unten einhaken und mit 2 Schrauben verschließen Probelauf: Sicherungen einschalten Gerät einschalten Programmwahlschalter auf Schornsteinfegerbetrieb Ansaugluft-Prüfung durchführen Wenn CO < 0,2% Abgasrohr auf Dichtheit prüfen Regelungszubehör prüfen Busverbindung muss im Display zu sehen sein Ansauglufttemperatur...

Diese Anleitung auch für:

Cob-cs
