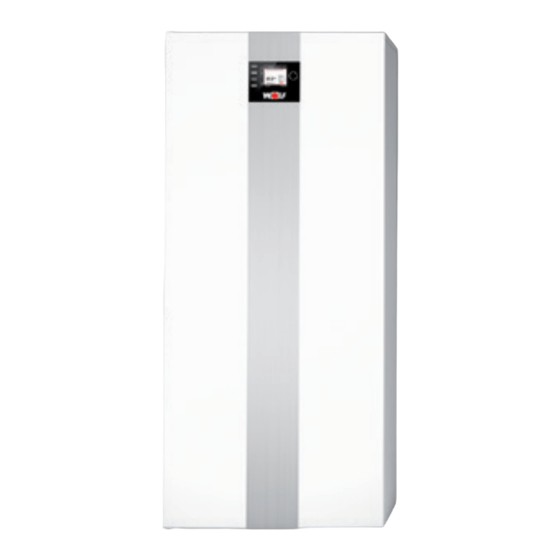

- Seite 1 Wartungsanleitung für den Fachhandwerker ÖLBRENNWERTKESSEL COB-2 / TS / TR COB-2 für Heizen TS für Warmwasserbereitung mit Schichtenspeicher TR für Warmwasserbereitung mit Rohrwendelspeicher Deutsch | Änderungen vorbehalten! 3065727_201907...
-
Seite 2: Inhaltsverzeichnis
Wartung abschließen ..........................24 4.6.1 Abgasmessung ............................24 4.6.2 Abgasklappen ............................24 Speicher TS/TR warten ..........................24 4.7.1 Schutzanode prüfen ........................... 24 Heizwasserqualität prüfen .......................... 25 Sicherung (HCM-2) wechseln ........................25 Wartungsprotokoll ........................26 Notizen ............................27 02 | WOLF GmbH 3065727_201907... -
Seite 3: Zu Diesem Dokument
Zu diesem Dokument ► Dieses Dokument vor Beginn der Arbeiten lesen. ► Die Vorgaben in diesem Dokument einhalten. Bei Nichtbeachten erlischt der Gewährleistungsanspruch gegenüber der WOLF GmbH. Gültigkeit des Dokuments Dieses Dokument gilt für die Ölbrennwertkessel COB-2, Schichtenspeicher TS und Rohrwendelspeicher TR. -
Seite 4: Warnhinweise
Bedeutet, dass leichte bis mittelschwere Personenschäden auftreten können. HINWEIS Bedeutet, dass Sachschäden auftreten können. Tab. 1.2 Bedeutung Warnhinweise Aufbau von Warnhinweisen Warnhinweise sind nach folgendem Prinzip aufgebaut: SIGNALWORT Art und Quelle der Gefahr! Erläuterung der Gefahr. ► Handlungsanweisung zur Abwendung der Gefahr. Abkürzungen Kaltwasser Speicherladepumpe Warmwasser 04 | WOLF GmbH 3065727_201907... -
Seite 5: Sicherheit
Sicherheits- und Überwachungseinrichtungen nicht entfernen, überbrücken oder in anderer Weise außer Funktion setzen. Den Wärmeerzeuger nur in technisch einwandfreiem Zustand betreiben. Störungen und Schäden, die die Sicherheit beeinträchtigen oder beeinträchtigen können, umgehend und fachmännisch beheben. ► Schadhafte Bauteile Wärmeerzeugers durch Original WOLF-Ersatzteile ersetzen. Allgemeine Sicherheitshinweise GEFAHR Elektrische Spannung! Todesfolge durch Stromschläge. -
Seite 6: Übergabe An Den Anlagenbetreiber
► Den Anlagenbetreiber in die Bedienung der Heizungsanlage einweisen. ► Den Anlagenbetreiber auf folgende Punkte hinweisen: – Jährliche Inspektion und Wartung nur durch einen Fachhandwerker durchführen lassen. – Abschluss eines Inspektions- und Wartungsvertrag mit einem Fachhandwerker empfehlen. – Instandsetzungsarbeiten nur durch einen Fachhandwerker durchführen lassen. – Nur Original-WOLF-Ersatzteile verwenden. – Keine technischen Änderungen am Wärmeerzeuger oder an regelungstechnischen Bauteilen vornehmen. – Kontrolle des pH-Werts in 8 - 12 Wochen durch den Fachhandwerker. – Diese Anleitung und die mitgeltenden Unterlagen sorgfältig und an einem geeigneten Ort aufbewahren und jederzeit verfügbar halten. -
Seite 7: Beschreibung
Schichtenspeicher TS 10 Zirkulationsleitung 11 KW-Einschichtrohr Zirkulation 12 Entleerung Kaltwasser Warmwasser 13 Kondensatpumpe (Zubehör) WW-Entnahme am höchsten Punkt 14 Neutralisation (Zubehör) Speicherladung von oben mit Prall- und 15 Siphon Verteilplatte 16 Kondensatwanne Tauchhülse für Speichertemperaturfühler 3065727_201907 WOLF GmbH | 07... -
Seite 8: Aufbauschema Ölbrennwertkessel Cob-2 Mit Tr
Aufbauschema Ölbrennwertkessel COB-2 mit TS Ölbrennwertkessel COB-2-15/20/29 Magnesium Schutzanode Rohrwendelspeicher TR 10 Zirkulationsleitung Automatischer Entlüfter 11 KW-Einschichtrohr 12 Entleerung Zirkulation Kaltwasser 13 Kondensatpumpe (Zubehör) Warmwasser 14 Neutralisation (Zubehör) WW-Entnahme am höchsten Punkt 15 Siphon Tauchhülse für Speichertemperaturfühler 16 Kondensatwanne 08 | WOLF GmbH 3065727_201907... -
Seite 9: Bauteile Ölbrennwertkessel Cob-2
Beschreibung Bauteile Ölbrennwertkessel COB-2 Abb. 3.3 Bauteile Ölbrennwertkessel COB-2 Zündtrafo Kesselfühler Gebläse 2-stufige Ölpumpe Differenzdrucksensor Ölpumpenmotor Abgastemperatursensor 10 Düsenstock 11 Sicherheitstemperaturbegrenzer Wasserdrucksensor 12 Automatischer Entlüfter Entleerungshahn 3065727_201907 WOLF GmbH | 09... -
Seite 10: Bauteile Schichtenspeicher Ts
14 Heizungsrücklauf 1“ Bauteile Rohrwendelspeicher TR Abb. 3.5 Bauteile Rohrwendelspeicher TR Kaltwasseranschluss ¾“ (optional bei Zubehör) Entleerung Warmwasseranschluss ¾“ Speicherladepumpe Ausdehnungsgefäß 8 L (Zubehör) Heizungsvorlauf 1“ Zirkulationpumpe (Zubehör) Tauchrohr Speicherfühler 10 Heizungsrücklauf 1“ Schutzanode (unter Abdeckung) 10 | WOLF GmbH 3065727_201907... -
Seite 11: Wartung
Wartung Wartung Bauteilübersicht in Wartungsposition Abb. 4.1 Bauteile COB-2 Wartung Heizfläche Heizwasserwärmetauscher Wartungswerkzeug Zündelektroden Reinigungshacken Öldüse Dichtung Brennkammerdeckel Mischkopf 3065727_201907 WOLF GmbH | 11... -
Seite 12: Erforderliches Werkzeug Und Material
24 83 972 Granulatsatz Neutralisation COB-2-40 24 83 974 Schutzanode isoliert 24 83 629 Feinsicherung 4 A Flink 27 45 700 99 Kleinstsicherung 1,25 A Träge 27 45 893 99 Tab. 4.2 Ersatzteile, Verschleißteile, Verbrauchsmittel 12 | WOLF GmbH 3065727_201907... -
Seite 13: Wartungsarbeiten Brennwertkessel
► Sicherheitshandschuhe benutzen. Montageanleitung für den Fachhandwerker Ölbrennwertkessel COB-2 / TS / TR 4.3.1 Wartung vorbereiten ► Verkleidung demontieren. ► Regelungskasten herunterklappen. 4.3.2 Kondensator Ölpumpenmotor kontrollieren Abb. 4.3 Brennerstecker abziehen ► Brennerstecker vom Zentralstecker abziehen. 3065727_201907 WOLF GmbH | 13... - Seite 14 Abb. 4.5 Kabel abziehen ► Kabel Ölpumpenmotor vorsichtig abziehen. Die Kapazität von Kunststoff-Kondensatoren sinkt durch Alterung schneller als die Kapazität von Alu- Kondensatoren. ► Zur Vermeidung von ungeplanten Einsätzen (durch Störabschaltung FC04) keinen Kunststoff-Kondensator verwenden. 14 | WOLF GmbH 3065727_201907...
-
Seite 15: Brenner In Wartungsposition Bringen
► Kabel Ölpumpenmotor und Schutzkappe Kondensator wieder auf Kondensator aufstecken. Dabei auf Verrastung achten. 4.3.3 Brenner in Wartungsposition bringen Abb. 4.7 Schrauben lockern ► Schrauben am Brennerflansch lockern (nicht herausdrehen). ► Brennereinheit ca. 10 mm nach rechts (im Uhrzeigersinn) drehen. ► Brennereinheit nach oben aus dem Brennkammerdeckel heben. ► Brennereinheit nach außen schwenken und in Wartungsposition einhängen. 3065727_201907 WOLF GmbH | 15... -
Seite 16: Mischkopf Ausbauen
Wartung Abb. 4.8 Brennereinheit in Wartungsposition 4.3.4 Mischkopf ausbauen Abb. 4.9 Mischkopfausführungen 16 | WOLF GmbH 3065727_201907... -
Seite 17: Öldüsen Wechseln
► Zündkabel von Zündelektroden abziehen. ► Mischkopf reinigen. ► Mischkopf ablegen. 4.3.5 Öldüsen wechseln Nur WOLF Original Ersatzteil-Öldüse verwenden! ► Gabelschlüssel SW 16 verwenden. Abb. 4.11 Gabelschlüssel gegenhalten ► Beim Aus- und Einbau der Düse mit zweitem Gabelschlüssel SW 19 gegenhalten. 4.3.6 Mischkopf warten ►... -
Seite 18: Ölfiltereinsatz Wechseln
► Auffangbehälter unter den offenen Kondensatablaufstutzen stellen. HINWEIS Keramischer Werkstoff! Flammrohr geht zu Bruch. ► Beim Öffnen der Brennkammer vorsichtig vorgehen. Abb. 4.13 Brennkammerdeckel lösen und abnehmen ► Schrauben am Brennkammerdeckel lösen. ► Brennkammerdeckel abnehmen. 18 | WOLF GmbH 3065727_201907... - Seite 19 Wartung Abb. 4.14 Brennkammer herausziehen ► Wartungswerkzeug in Brennkammer einhaken. ► Brennkammer herausziehen. 3065727_201907 WOLF GmbH | 19...
- Seite 20 ► Verdränger nicht in den Heizwasserwärmetauscher fallen lassen. HINWEIS Unsachgemäßes gewaltsames Lockern! Beschädigung des Verdrängers. ► Verdränger 2 Minuten mit Wasser einweichen. Abb. 4.15 Verdränger herausziehen ► Wartungswerkzeug um 90° drehen. ► In die Öse des Verdrängers einhaken. ► Verdränger herausziehen. 20 | WOLF GmbH 3065727_201907...
-
Seite 21: Heizwasserwärmetauscher Reinigen
► Trockene, leicht lösbare Ablagerungen in die Kondensatwanne bürsten. ► Gelöste Rückstände aus der Kondensatwanne absaugen oder mit Wasser durch die Siphonöffnung in den Auffangbehälter spülen. ► Hartnäckige Verkrustungen mit Wasser mindestens 2 Minuten einweichen. ► Bürstenkopf vom Griff abschrauben. ► Reinigungshaken aufschrauben. 3065727_201907 WOLF GmbH | 21... -
Seite 22: Kondensatabführung Warten
► Verkrustungen mit Reinigungshaken abschaben. ► Reinigungsaufsätze tauschen. ► Reinigungsbürste in Rückwand einhängen. 4.3.11 Kondensatabführung warten GEFAHR Ausströmende Abgase! Ersticken und Gefahr von schweren bis lebensgefährlichen Vergiftungen. ► Siphon vor der Inbetriebnahme mit Wasser füllen! ► Siphon reinigen, neu befüllen und wieder montieren. 22 | WOLF GmbH 3065727_201907... -
Seite 23: Verdränger Und Brennkammer Einbauen
Wartungsanleitung der Neutralisationsbox Wartungsanleitung der Kondensatpumpe ► Anweisungen in der Anleitung befolgen. Wiederinbetriebnahme ► Anlagendruck prüfen. Anlagendrucks unter 1,5 bar: ► Wasser nachfüllen. ► Vordruck am Ausdehnungsgefäß prüfen, ggf. auf 0,75 bar erhöhen. ► Sicherung einschalten. ► Betriebsschalter drücken. 3065727_201907 WOLF GmbH | 23... -
Seite 24: Wartung Abschließen
► Anlage auf mindestens 40 °C abkühlen lassen. ► Sicherheitshandschuhe benutzen. ✔ Speicher gefüllt. Abb. 4.19 Schutzanode vorne oben am Speicher ► Kabel von Fahne abziehen. Abb. 4.20 Strom messen ► Strom zwischen Fahne und Kabel messen (Sollwert >0,3 mA). 24 | WOLF GmbH 3065727_201907... -
Seite 25: Heizwasserqualität Prüfen
► Heizwasser aufbereiten. Sicherung (HCM-2) wechseln GEFAHR Elektrische Spannung auch bei ausgeschaltetem Betriebsschalter! Todesfolge durch Stromschläge ► Gesamte Anlage allpolig spannungsfrei schalten. Bei Bedarf die Sicherung wechseln. Die Sicherung befindet sich unter der oberen Gehäuseabdeckung. Abb. 4.21 Sicherungswechsel HCM-2 ► Alte Sicherung entfernen. ► Neue Sicherung einbauen. 3065727_201907 WOLF GmbH | 25... -
Seite 26: Wartungsprotokoll
) oder Sauerstoffgehalt (O Stufe 2: Kohlenmonoxydgehalt (CO) 4.6.2 Abgasklappen Abgasklappen okay (siehe Montageanleitung für den Fachhandwerker Ölbrennwertkessel COB-2 / TS / TR) 4.7.1 Schutzanode Speicher Schutzanode okay Schutzanode getauscht Heizwasser Heizwasserqualität okay Wasserhärte: pH-Wert: Elektrische Leitfähigkeit: Sicherung (HCM-2) Sicherung gewechselt 26 | WOLF GmbH 3065727_201907... -
Seite 27: Notizen
Notizen Notizen 3065727_201907 WOLF GmbH | 27... - Seite 28 WOLF GmbH | Postfach 1380 | D-84048 Mainburg Tel. +49.0.87 51 74- 0 | Fax +49.0.87 51 74- 16 00 | www.WOLF.eu...
