Setup And Installation; Teil 1 - Stehende Montage; Montage Des Stützfusses; Montage Von Plattenteller, Riemen, Plattenklemme - Pro-Ject Audio Systems VT-E R Bedienungsanleitung

SETUP AND INSTALLATION

TEIL 1 – STEHENDE MONTAGE
1. MONTAGE DES STÜTZFUSSES
Nehmen Sie den Stützfuß (15) aus der Verpackung und bereiten Sie die M6x35 Schrauben vor.

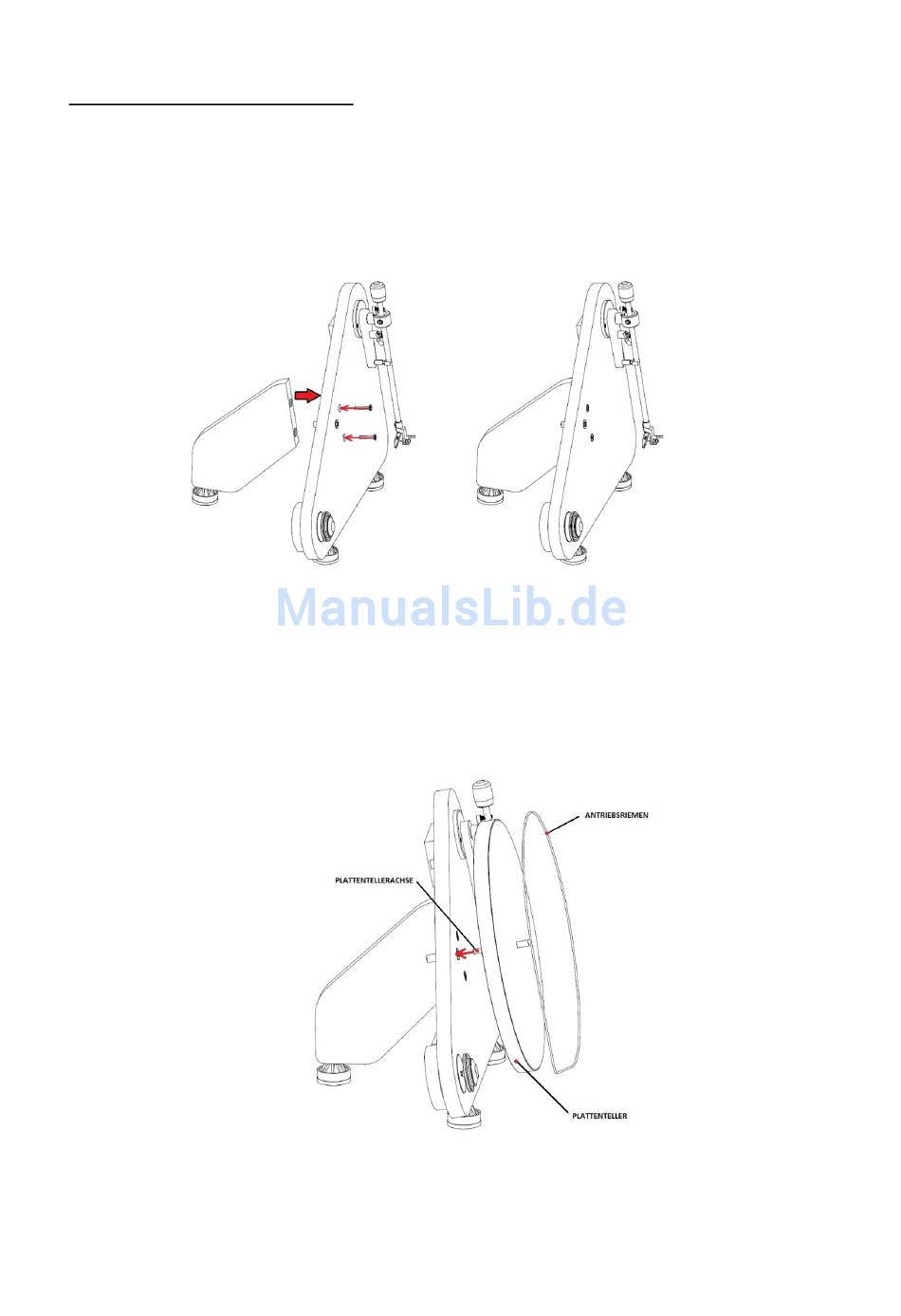

Ziehen Sie den Stützfuß mit Hilfe der Schrauben und einem Schraubendreher am Plattenspielerchassis (5)
fest, wie in folgender Abbildung gezeigt.
2. MONTAGE VON PLATTENTELLER, RIEMEN UND PLATTENKLEMME
Ist der Stützfuß (15) montiert und steht der Plattenspieler in vertikaler Position, so können der Pattenteller (3)
und der Antriebsriemen (4) gemäß nachfolgender Illustration montiert werden.
Nach Platzierung einer Schallplatte auf dem Plattenteller, ist es notwendig die
Plattenklemme (6) auf die Tellerachse zu schrauben.
© Pro-Ject Audio Systems · Pro-Ject VT-E R · Revision 2016.06.30
7
