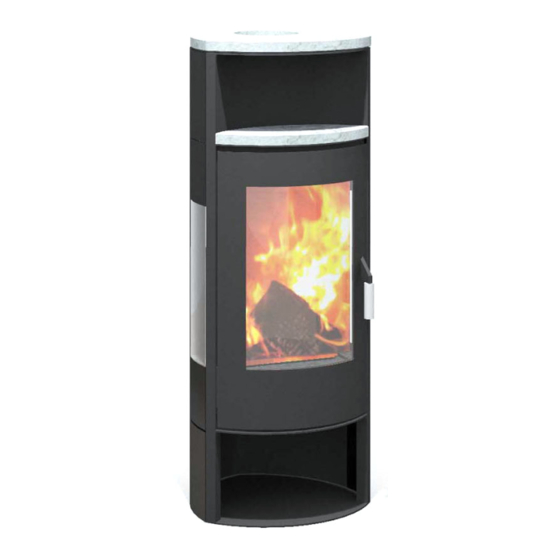

Kaminofen "Lucky"
K100A
Bitte lesen Sie vor Aufstellung und Inbetriebnahme Ihres
Kaminofens unbedingt die Anleitung! So vermeiden Sie Schäden,
die durch unsachgemäße Aufstellung oder Bedienung hervorgeru-
fen werden können. Ihr K100A wird Sie und unsere Umwelt lange
mit einer optimalen Funktion verwöhnen.
wodtke
Behagliche Wärme und viele gemütliche Stunden mit Ihrem
Kaminofen wünscht Ihnen
Ihre wodtke GmbH
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für wodtke Lucky
Inhaltszusammenfassung für wodtke Lucky
- Seite 1 Kaminofen "Lucky" K100A Bitte lesen Sie vor Aufstellung und Inbetriebnahme Ihres Kaminofens unbedingt die Anleitung! So vermeiden Sie Schäden, die durch unsachgemäße Aufstellung oder Bedienung hervorgeru- fen werden können. Ihr K100A wird Sie und unsere Umwelt lange mit einer optimalen Funktion verwöhnen.
-
Seite 2: Inhaltsverzeichnis
Brennstoffe ........................10 Zugelassene Brennstoffe ..........................10 Heizbetrieb ......................... 11 Wichtige Hinweise zum Heizbetrieb des Ofens ..................... 11 Vor Inbetriebnahme des wodtke Kaminofens ....................11 Erstes Anheizen ............................. 11 Anzünden ............................... 11 Heizbetrieb mit Holz............................12 Heizbetrieb mit Braunkohlenbriketts ......................12 Reinigung und Pflege ....................... -
Seite 3: Wichtige Hinweise
Wichtige Hinweise Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicearbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Heizungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemäßen Eingriffen Lesen Sie bitte vor Installation und Inbetrieb- erlöschen Gewährleistung und Garantie. nahme alle Anleitungen und Informationen. Der ausführende Fachbetrieb hat im Rahmen der Endabnahme den Betreiber der Anlage immer in den Sie vermeiden so Fehlfunktionen und Bedienfeh-... -
Seite 4: Geräte- Und Funktionsbeschreibung
Geräte- und Funktionsbeschreibung Maßzeichnung Lucky K100A Abb. 1: Maßzeichnung Lucky K100A Anleitung_K100A_Lucky_2016_07_06 Seite 4 von 16... -
Seite 5: Technische Daten
Geräte- und Funktionsbeschreibung Technische Daten Raumheizer Typ: K100A "Lucky" DIN EN 13240 (Zeitbrand); Geprüft nach: Art. 15a B-VG (Österreich) Zugelassene Brennstoffe: Naturbelassenes Holz, Braunkohlenbriketts Nennwärmeleistung: 5 kW Raumheizvermögen: Min. 36 m³, Max. 88 m³ Zulässig (Ofen = Bauart 1) unter Beachtung Mehrfachbelegung (Anschluss an gemeinsamen Schornstein): der jeweils örtlich gültigen Vorschriften... -
Seite 6: Funktionsbeschreibung
Bauart 1 (Anschluss an mehrfach belegten Sekundärluft lenkt Verbrennungsluft in der gesamten Schornstein möglich) Brennkammer an richtiger Stelle zum Brennstoff. • Feuerraum mit Vermiculite ausgebaut Durch die wodtke Thermoregelung entfällt das manu- • Wodtke Thermoregelung automatischer elle Regeln der Verbrennungsluft. Mit dem Brenn- Verbrennungsluftführung... -
Seite 7: Brandschutzbestimmungen
Brandschutzbestimmungen Alle brennbaren Bauteile, Möbel oder auch zum Beispiel Dekostoffe in der näheren Umgebung sind gegen Hitzeeinwirkung zu schützen. Insbe- sondere die jeweils örtlich gültigen Vorschriften und Regeln sind zu beachten. Einrichtungsgegenstände inner- halb des Strahlungsbereichs (siehe Abb. 3) Im Sichtbereich (Strahlungsbereich) des Feuers muss zu brennbaren Bauteilen, Möbeln oder auch zum Beispiel zu Dekostoffen ein Abstand von mindes- tens:... -
Seite 8: Installation / Anschluss An Den Schornstein
20 cm um das Rohr alle brennbaren Baustoffe durch schäden sind spätestens 7 Tage nach Auslieferung nicht brennbare, formbeständige Baustoffe nach DIN schriftlich bei wodtke anzuzeigen. Verspätete Rekla- V 18160-1 (z. B. Gasbeton) ersetzt werden. mation können aus versicherungstechnischen Grün- den nicht berücksichtigt werden. -
Seite 9: Umbau Auf Horizontalen Rauchrohranschluss
Installation / Anschluss an den Schornstein Umbau auf horizontalen Rauch- rohranschluss Soll Rauchrohr K100A horizontal angeschlossen werden, muss der Rauchgasstutzen umgebaut werden. Ausgeliefert wird der K100A mit einem vertikalen Rauchrohranschluss. Zum Umbau wie folgt vorgehen: • Auf der Ofenrückseite das runde Blech aus der Verkleidung mit Hilfe eines Metallsäge- blattes heraustrennen. -
Seite 10: Brennstoffe
Brennstoffe Lagerung von Brennholz Zugelassene Brennstoffe Im K100A dürfen nur folgende Brennstoffe ver- Holz wird am besten in den Wintermonaten geschla- brannt werden: gen und sofort, vor dem Lagern, gespalten. Das Aus- trocknen des Holzes wird so wesentlich beschleunigt. 1. Trockenes, naturbelassenes, stückiges Vor dem Verbrennen muss Holz zwei bis drei Jahre Holz einschließlich anhaftender Rinde luftig, vor Regen geschützt und frei von Verschmut-... -
Seite 11: Heizbetrieb
Rost legen, dazwischen Kleinholz geben (Abb. Umgang mit dem Brennstoff 11). • Mit wodtke Feueranzünder in Brand setzen. Nie- Achten Sie auf die richtige Brennstoffmenge: Pro mals große Mengen von Papier oder Karton ver- Auflage sollten nicht mehr als zwei bis drei wenden. -
Seite 12: Heizbetrieb Mit Holz
Gussrost (Abb. 12 Pos. 1). wodtke Thermoregler Der Sekundärluftschieber steuert die Luft für die Das Einstellrad des wodtke Thermoreglers befindet Scheibenspülung, und sollte daher nie ganz ge- sich im Holzlagerfach rechts oben (Abb. 13). Der schlossen sein (Abb. 12 Pos. 2!) Thermoregler öffnet und schließt automatisch in... -
Seite 13: Reinigung Und Pflege
Lackflächen erst nach dem ersten Anheizen Alle Glasflächen lassen sich am einfachsten mit einem (siehe Seite 11) reinigen! feuchten Tuch reinigen. Der Wodtke Glasreiniger ist spezi- ell für das Feuerraumtürglas und die Tür-Dekorglasscheibe Lackflächen mit einem nebelfeuchten Tuch abwi- geeignet. Hartnäckige Verschmutzungen können damit ge- schen, nicht scheuern. -
Seite 14: Was Tun, Wenn
→ Anzünder von oben auf das Kleinholzlegen / ausgeschlossen werden und stellt keinen Man- Feuer von oben mit richtigen Anzündern (z.B. gel dar! Richtiges Anzünden, geeignete Brenn- wodtke Feueranzünder) anzünden stoffe / Brennstoffmengen und richtige Schieber- einstellung sowie ausreichender Schornstein- • Falscher Brennstoff zug / Verbrennungsluftversorgung sind für die... -
Seite 15: Leistungserklärung
Leistungserklärung Die Leistungserklärungen der Geräte, gemäß der Verordnung (EU) 305/2011, sind im Internet unter der folgenden Adresse zu finden: http://wodtke.com/service/downloads.html Anleitung_K100A_Lucky_2016_07_06 Seite 15 von 16... -
Seite 16: Bestimmungsgemäße Verwendung
Behagliche Wärme und viele gemütliche Stunden mit Ihrem K100A wünscht Ihnen Ihre wodtke GmbH wodtke GmbH • Rittweg 55-57 • D-72070 Tübingen-Hirschau • Tel. 0 70 71/70 03-0 • Fax 0 70 71/70 03-50 info@wodtke.com • www.wodtke.com © wodtke GmbH, 72070 Tübingen. Alle Rechte und Änderungen vorbehalten.
