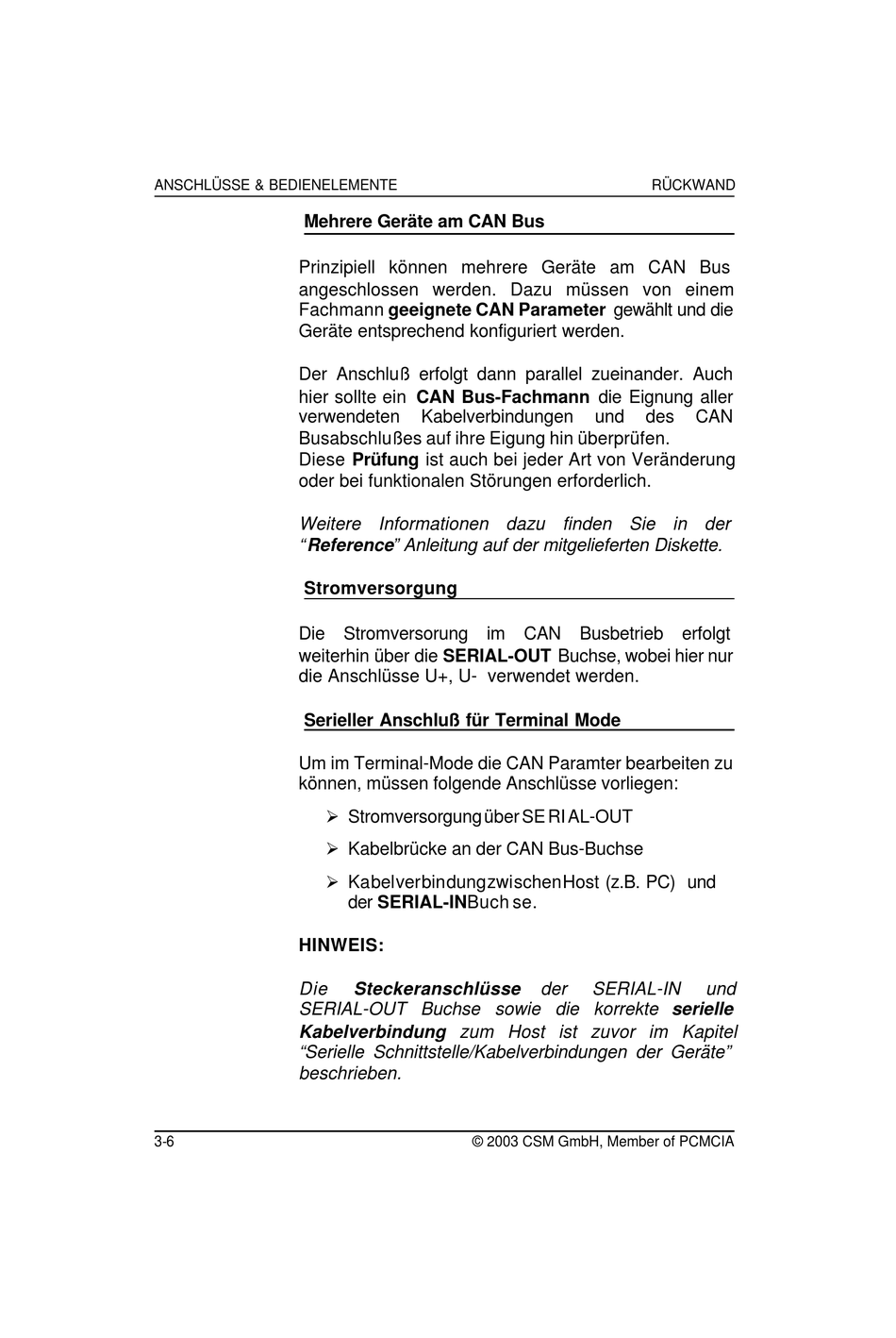

ANSCHLÜSSE & BEDIENELEMENTE
Mehrere Geräte am CAN Bus
Prinzipiell können mehrere Geräte am CAN Bus
angeschlossen werden. Dazu müssen von einem
Fachmann geeignete CAN Parameter gewählt und die
Geräte entsprechend konfiguriert werden.
Der Anschluß erfolgt dann parallel zueinander. Auch
hier sollte ein CAN Bus-Fachmann die Eignung aller
verwendeten
Busabschlußes auf ihre Eigung hin überprüfen.
Diese Prüfung ist auch bei jeder Art von Veränderung
oder bei funktionalen Störungen erforderlich.
Weitere Informationen dazu finden Sie in der
" Reference" Anleitung auf der mitgelieferten Diskette.
Stromversorgung
Die Stromversorung im CAN Busbetrieb erfolgt
weiterhin über die SERIAL-OUT Buchse, wobei hier nur
die Anschlüsse U+, U- verwendet werden.
Serieller Anschluß für Terminal Mode
Um im Terminal-Mode die CAN Paramter bearbeiten zu
können, müssen folgende Anschlüsse vorliegen:
HINWEIS:
Die
SERIAL-OUT Buchse sowie die korrekte serielle
Kabelverbindung zum Host ist zuvor im Kapitel
"Serielle Schnittstelle/Kabelverbindungen der Geräte"
beschrieben.
3-6
Kabelverbindungen
Ø Strom ver sor gung über SE RI AL-OUT
Ø Ka bel brü cke an der CAN Bus-Buchse
Ø Ka bel ver bin dung zwi schen Host (z.B. PC) und
der SERIAL-IN Buch se.
Steckeranschlüsse
© 2003 CSM GmbH, Member of PCMCIA
RÜCKWAND
und
des
CAN
der
SERIAL-IN
und
