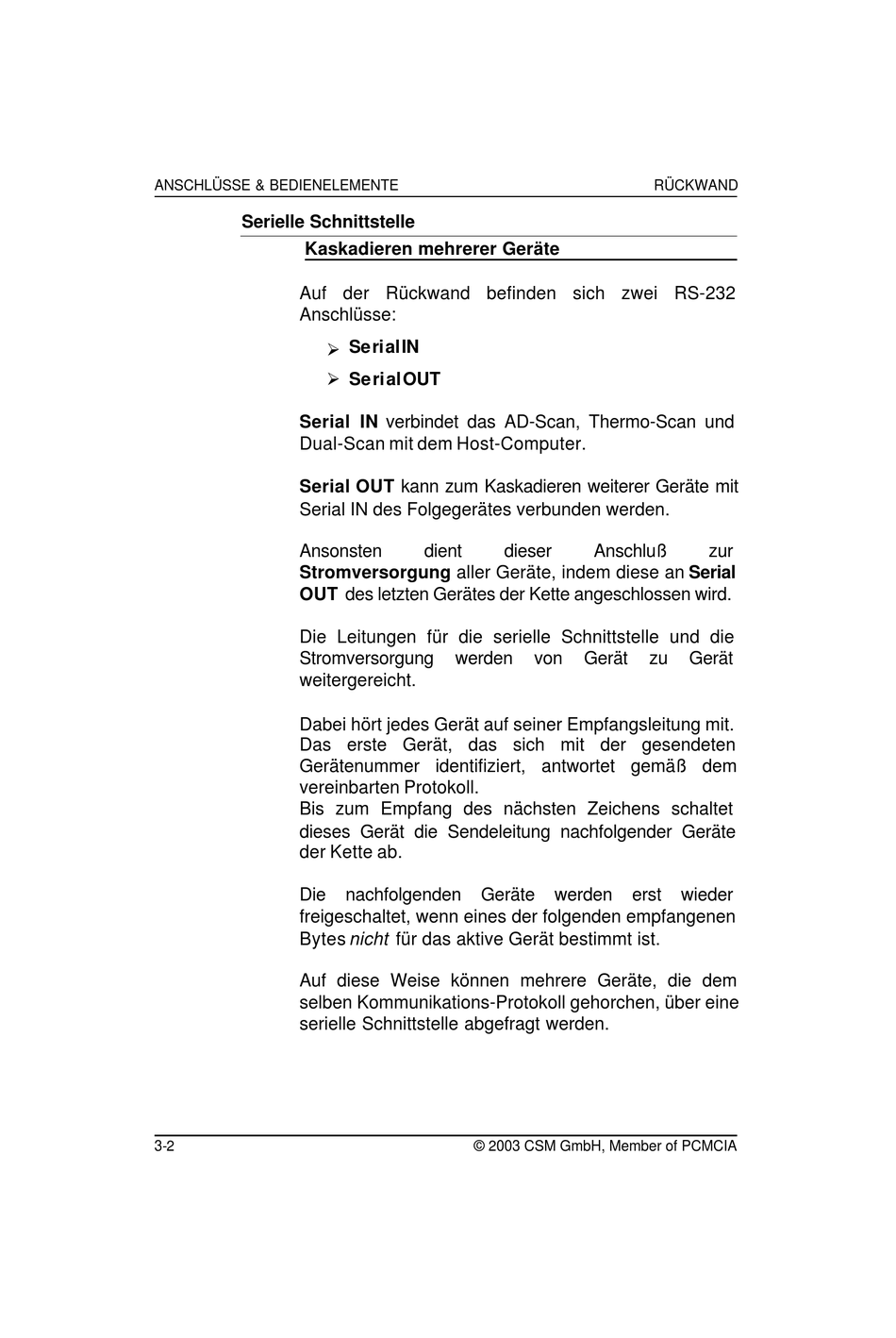

ANSCHLÜSSE & BEDIENELEMENTE
Serielle Schnittstelle
Kaskadieren mehrerer Geräte
Auf der Rückwand befinden sich zwei RS-232
Anschlüsse:
Serial IN verbindet das AD-Scan, Thermo-Scan und
Dual-Scan mit dem Host-Computer.
Serial OUT kann zum Kaskadieren weiterer Geräte mit
Serial IN des Folgegerätes verbunden werden.
Ansonsten
Stromversorgung aller Geräte, indem diese an Serial
OUT des letzten Gerätes der Kette angeschlossen wird.
Die Leitungen für die serielle Schnittstelle und die
Stromversorgung
weitergereicht.
Dabei hört jedes Gerät auf seiner Empfangsleitung mit.
Das erste Gerät, das sich mit der gesendeten
Gerätenummer identifiziert, antwortet gemäß dem
vereinbarten Protokoll.
Bis zum Empfang des nächsten Zeichens schaltet
dieses Gerät die Sendeleitung nachfolgender Geräte
der Kette ab.
Die
freigeschaltet, wenn eines der folgenden empfangenen
Bytes nicht für das aktive Gerät bestimmt ist.
Auf diese Weise können mehrere Geräte, die dem
selben Kommunikations-Protokoll gehorchen, über eine
serielle Schnittstelle abgefragt werden.
3-2
Ø Se ri al IN
Ø Se ri al OUT
dient
werden
nachfolgenden
Geräte
© 2003 CSM GmbH, Member of PCMCIA
RÜCKWAND
dieser
Anschluß
von
Gerät
zu
werden
erst
zur
Gerät
wieder
