BENUTZER-HINWEISE

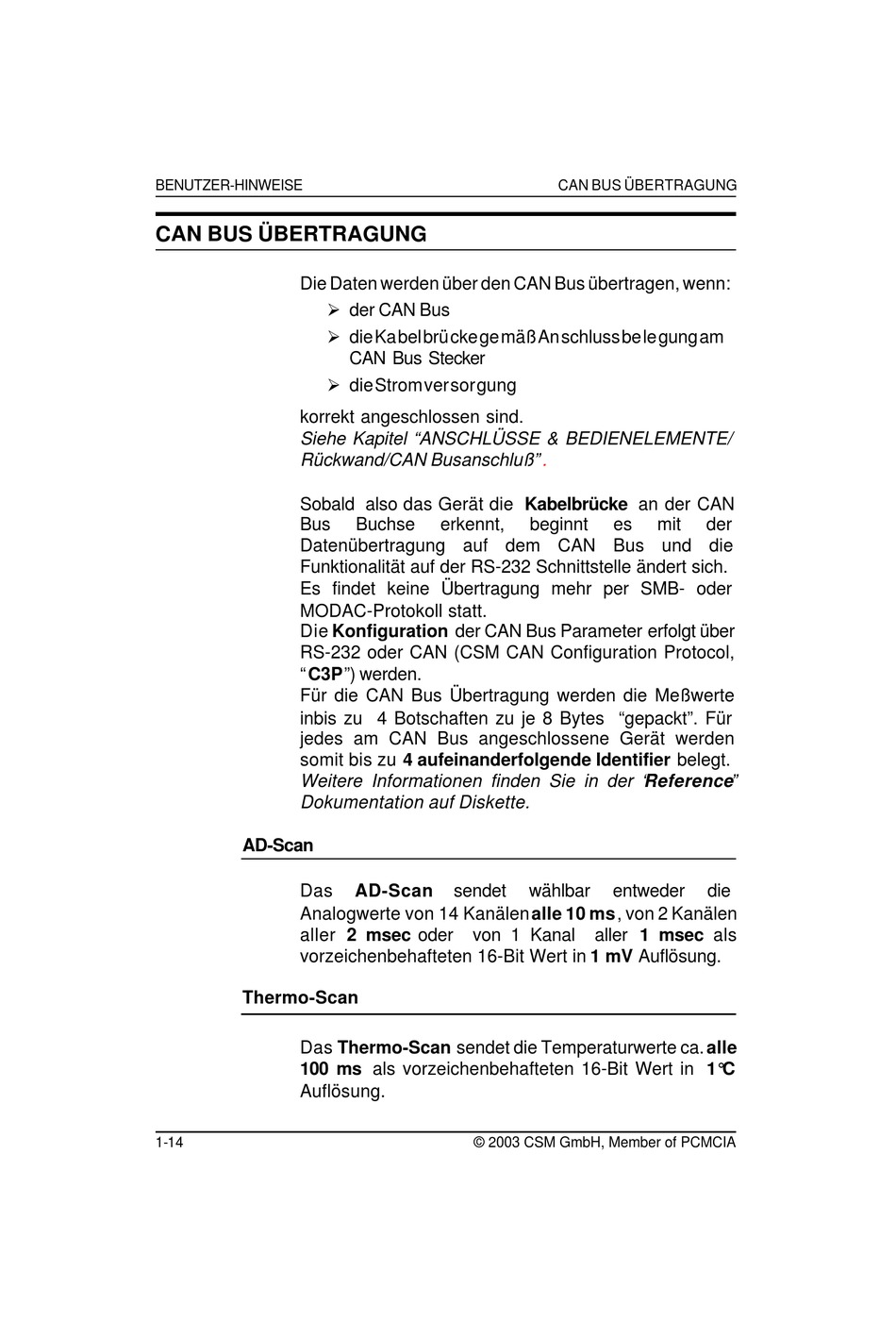

CAN BUS ÜBERTRAGUNG
Die Daten werden über den CAN Bus übertragen, wenn:
korrekt angeschlossen sind.
Siehe Kapitel "ANSCHLÜSSE & BEDIENELEMENTE/
Rückwand/CAN Busanschluß"
Sobald also das Gerät die Kabelbrücke an der CAN
Bus
Datenübertragung auf dem CAN Bus und die
Funktionalität auf der RS-232 Schnittstelle ändert sich.
Es findet keine Übertragung mehr per SMB- oder
MODAC-Protokoll statt.
Die Konfiguration der CAN Bus Parameter erfolgt über
RS-232 oder CAN (CSM CAN Configuration Protocol,
" C3P") werden.
Für die CAN Bus Übertragung werden die Meßwerte
inbis zu 4 Botschaften zu je 8 Bytes "gepackt". Für
jedes am CAN Bus angeschlossene Gerät werden
somit bis zu 4 aufeinanderfolgende Identifier belegt.
Weitere Informationen finden Sie in der " Reference"
Dokumentation auf Diskette.

AD-Scan

Das
Analogwerte von 14 Kanälen alle 10 ms, von 2 Kanälen
aller 2 msec oder
vorzeichenbehafteten 16-Bit Wert in 1 mV Auflösung.

Thermo-Scan

Das Thermo-Scan sendet die Temperaturwerte ca. alle
100 ms als vorzeichenbehafteten 16-Bit Wert in 1°C
Auflösung.
1-14
Ø der CAN Bus
Ø die Ka bel brü cke ge mäß An schluss be le gung am
CAN Bus Ste cker
Ø die Strom ver sor gung
Buchse erkennt,
AD-Scan sendet
von 1 Kanal
© 2003 CSM GmbH, Member of PCMCIA
CAN BUS ÜBERTRAGUNG
.
beginnt es mit
wählbar entweder
aller 1 msec als
der
die
