Wartungsanweisung • DINO 185XTC II • 220XTC II
3. Reichweite und Überlastschutz

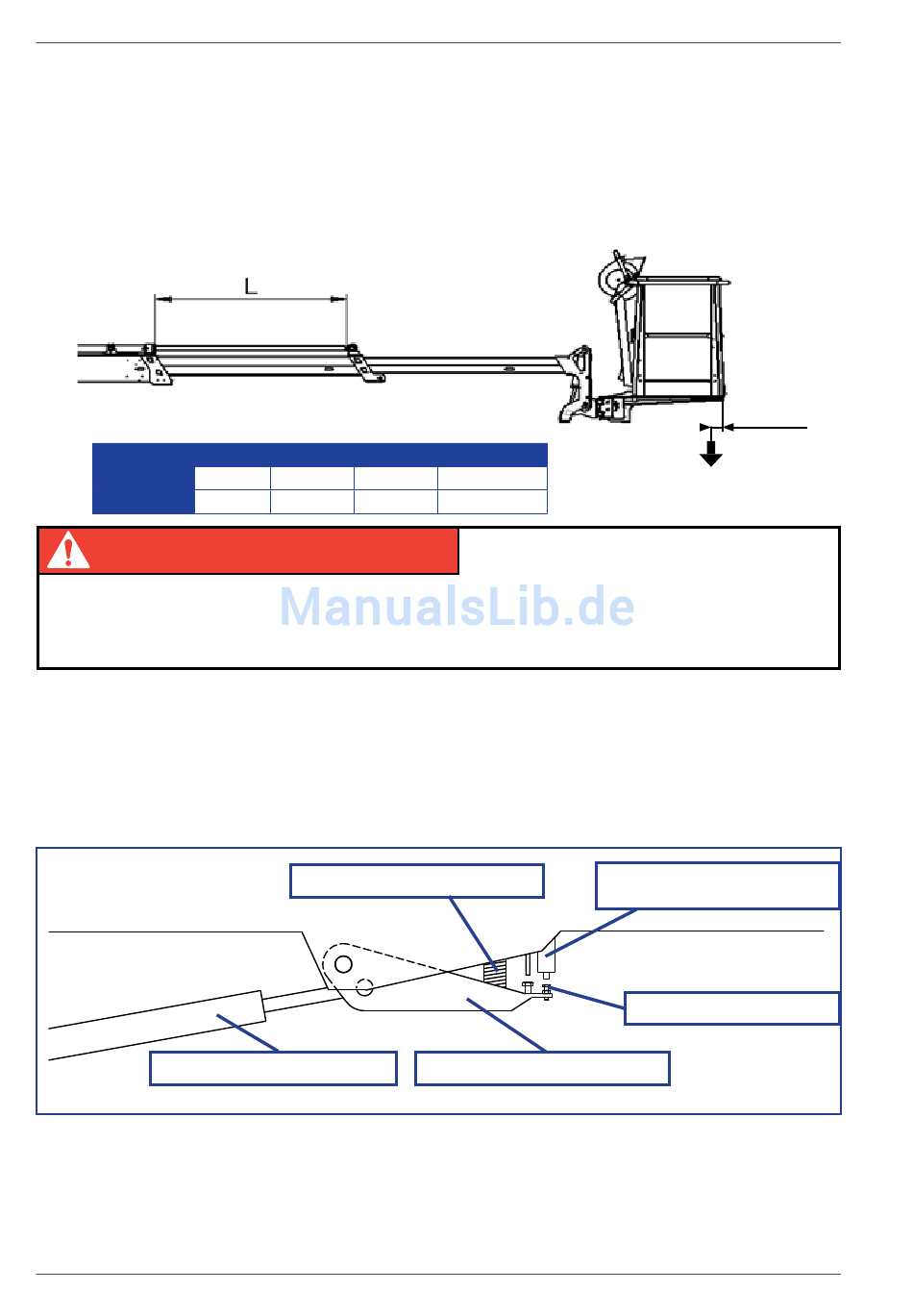

Die Sicherheits-Endlagenschalter verhindern eine Überlastung der Hebebühne.
Beim Erreichen einer gewissen Reichweite unterbricht der Überlastschutz RK4 die die
Stabilität beeinträchtigenden Bewegungen (Ausfahren des Teleskops oder Absenken des
Arms).
Einstellwerte der Grenzen:
W
185XTC II
215 kg 2300 mm 2570 mm +0 / -50 mm
220XTC II
GEFAHR
Die Einstellungen der Endlagenschalter dürfen nicht von den Werten in der Tabelle
WARNUNG
abweichend verändert werden. Gefahr des Umkippens der Hubarbeitsbühne!
VORSICHT
Die rote Lampe blinkt, wenn RK4 die Bewegung unterbricht. Nach einer derartigen
Unterbrechung sind Bewegungen nur in eine Richtung möglich, die innerhalb des
Sicherheitsbereichs liegt.
ACHTUNG
Der Überlast-Endlagenschalter RK5 stellt die Begrenzung des Operationsbereichs sicher,
wenn RK4 aus irgendwelchen Gründen nicht funktioniert.
RK5 schalten den Alarmsummer ein und unterbricht den Notaus-Schaltkreis
HEBEZYLINDER
RK4 - L RK5 - L
80 kg 1825 mm 2075 mm +0 / -50 mm
DRUCKFEDER
SCHERENGELENK
12
100 mm
w
ENDLAGENSCHALTER
RK4, RK5
STELLSCHRAUBEN:
