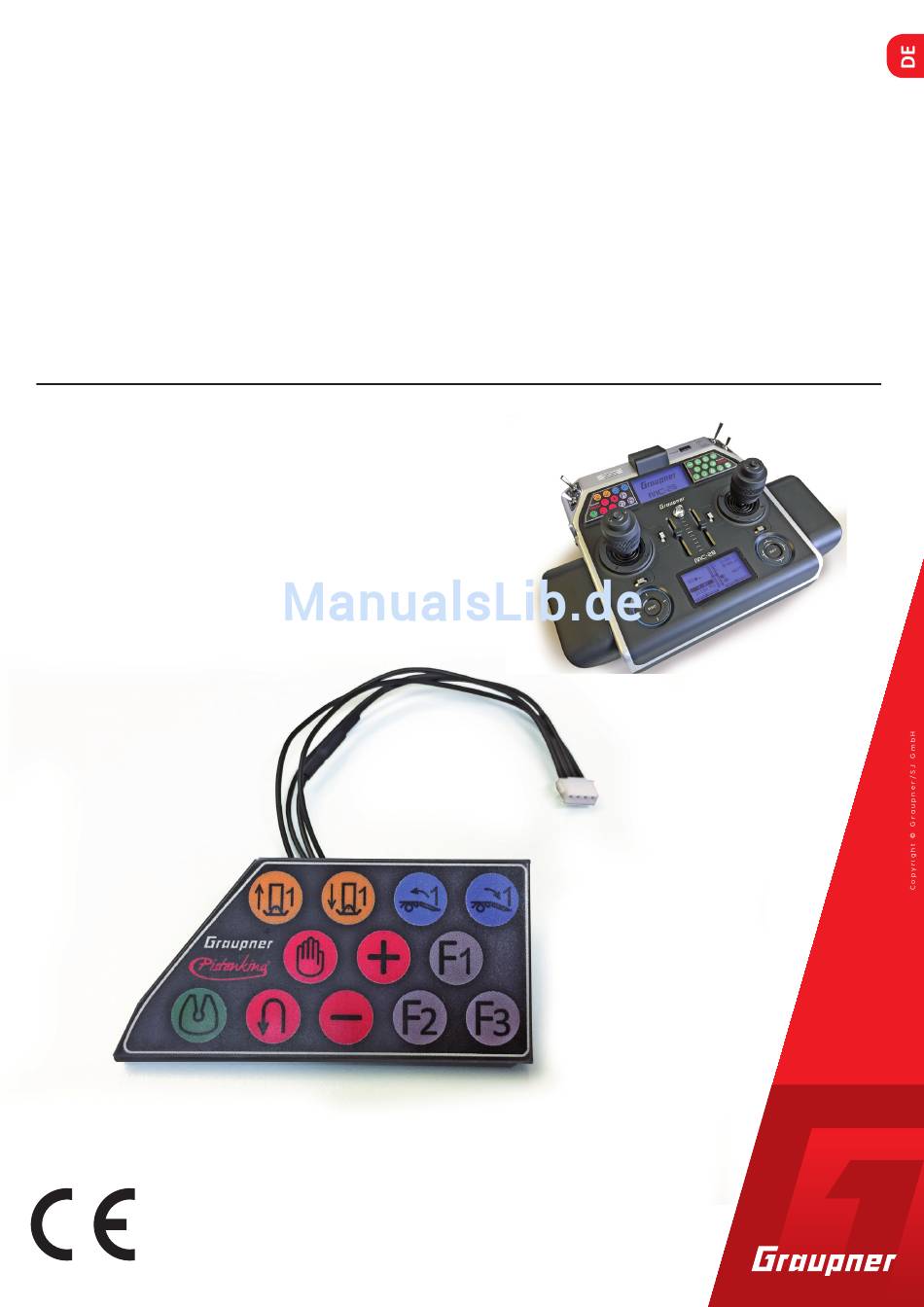

- Seite 1 Anleitung Kingpad mc-edition Schaltmodul Bussystem Bedienpad zum Einbau in den Graupner Sender mc-16 / mc-20 / mc-26 / mc-28 No. 3974.2 Anwendungsbeispiel...
- Seite 2 2 / 16 3974.2_MP_V1...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ................5 Servicestellen ................5 Bestimmungsgemäße Verwendung ........6 Lieferumfang ................6 Benötigtes Zubehör ..............6 Technische Daten ..............7 Merkmale ................. 7 Symbolbeschreibung ..............8 Sicherheitshinweise ..............8 Zu Ihrer Sicherheit im Umgang mit dem Sender ......9 Konformitätserklärung ............ - Seite 4 4 / 16 3974.2_MP_V1...
-
Seite 5: Einführung
Hinweise zur Inbetriebnahme und Handhabung. Heben Sie deshalb die Anleitung zum Nachlesen auf und geben Sie sie bei Weitergabe des Produkts an Dritte mit. Servicestellen Graupner-Zentralservice Servicehotline Graupner/SJ GmbH (+49) (0)7021/722-130 Henriettenstraße 96 Montag - Donnerstag: D-73230 Kirchheim/Teck 9:15 -16:00 Uhr... -
Seite 6: Bestimmungsgemäße Verwendung
übernommen. Lesen Sie vorab die gesamte Anleitung gewissenhaft bevor Sie das- Kingpad mc-edition installieren bzw. einsetzen. Graupner/SJ arbeitet ständig an der Weiterentwicklung sämtlicher Produkte; Änderungen des Lieferumfangs in Form, Technik und Aus- stattung müssen wir uns deshalb vorbehalten. Zielgruppe Das Produkt ist kein Spielzeug. -
Seite 7: Technische Daten
Steckertyp 4 polig ZH Hinweis Sie finden die technische Beschreibung des zum Betrieb notwendi- gen Kingbus Zentralmoduls auf www.graupner.de direkt beim Pro- dukt (No.3975) Merkmale 12 Tasten für die Steuerung von Sonderfunktionen Benötigt nur 1 Kanal im Sender 7 / 16 3974.2_MP_V1... -
Seite 8: Symbolbeschreibung
Symbolbeschreibung Beachten Sie immer die mit diesem Warnpiktogramm gekennzeich- neten Informationen. Insbesondere diejenigen, welche zusätzlich durch VORSICHT oder WARNUNG gekennzeichnet sind. Das Sig- nalwort WARNUNG weist Sie auf mögliche, schwere Verletzungen hin, das Signalwort VORSICHT auf mögliche, leichte Verletzungen. Hinweis warnt Sie vor möglichen Fehlfunktionen. -
Seite 9: Zu Ihrer Sicherheit Im Umgang Mit Dem Sender
Zu Ihrer Sicherheit im Umgang mit dem Sender WARNUNG Achten Sie während der Programmierung des Senders darauf, dass ein angeschlossener Motor nicht unbeabsichtigt anläuft. Unterbrechen Sie die Treibstoffversorgung bzw. klemmen Sie den Antriebsakku zuvor ab. 9 / 16 3974.2_MP_V1... -
Seite 10: Konformitätserklärung
Produkt den CE Bestimmungen ent- Graupner/SJ spricht. WEEE-Reg.-Nr.: DE 42466037 Produktbeschreibung Das Kingpad (KP) ist in SMD-Technologie aufgebaut. Mit diesem Modul kann die Graupner/Kingbus Lichtanlage gesteu- ert werden. Dieser Artikel wurde nach EU-Richtlinien geprüft und entspricht den gesetzlichen Bestimmungen. 10 / 16 3974.2_MP_V1... -
Seite 11: Hinweise Zum Umweltschutz
Bitte schützen Sie es jedoch in Ihrem eigenen Inter- esse unbedingt vor Staub, Schmutz und Feuchtigkeit! Garantiebedingungen Die Fa.Graupner GmbH, Henriettenstrasse 96, 73230 Kirchheim/ Teck gewährt ab dem Kaufdatum auf dieses Produkt eine Garantie von 24 Monaten. Die Garantie gilt nur für die bereits beim Kauf des Produktes vorhandenen Material- oder Funktionsmängel. -
Seite 12: Einbau / Anschluss
Einbau / Anschluss Vorgehen: Für den Betrieb muss der der Adapter No.3974.3 bzw. No.3974.4 zwischen die Pads geschaltet werden. Kingpad Licht und Funktion 3974.1 3974.2 Adapter MC-26/28 3974.3 Adapter MC-16/20 3974.4 UVR/XH Entfernen Sie zuerst die eingebauten Schalter und das Alumi- nium Zierschild. - Seite 13 Entfernen Sie nun die Schutzfolie und plazieren Sie das Pad in der Aussparung des Senders. Bitte vorsichtig und behutsam andrü- cken! Die Kabel des Kingpads mit den vorhanden Schalterkabeln im Senderbündeln. Der ZH Steckplatz für den Adapter befindet sich auf der Kanal- steckplatine rechte Seite unten.
-
Seite 14: Einlernen Des Kingpads
Einlernen der Kingpads Eine Abstimmung zwischen den Graupner / Kingpad mc- Edition und dem Kingbus Zentralmodul muss erfolgen damit die ein- wandfreie Funktion gewährleistet wird. Gehen Sie wie folgt vor: Stellen Sie sicher, dass eine Verbindung zwischen Fernsteuerung und Empfänger besteht. -
Seite 15: Bedienung
Bedienung Durch Drücken einer Taste wir die Funktion eingeschaltet, durch erneutes Drücken wieder aus. Sattelstützen: Funktion nicht rastend Aufliegerrampen: Funktion nicht rastend Manueller Betrieb Achslenkung „Plus“ Sonderfunktion F1 Sattelplatte entriegeln Reverse Betrieb Achselnkung „Minus“ ...
