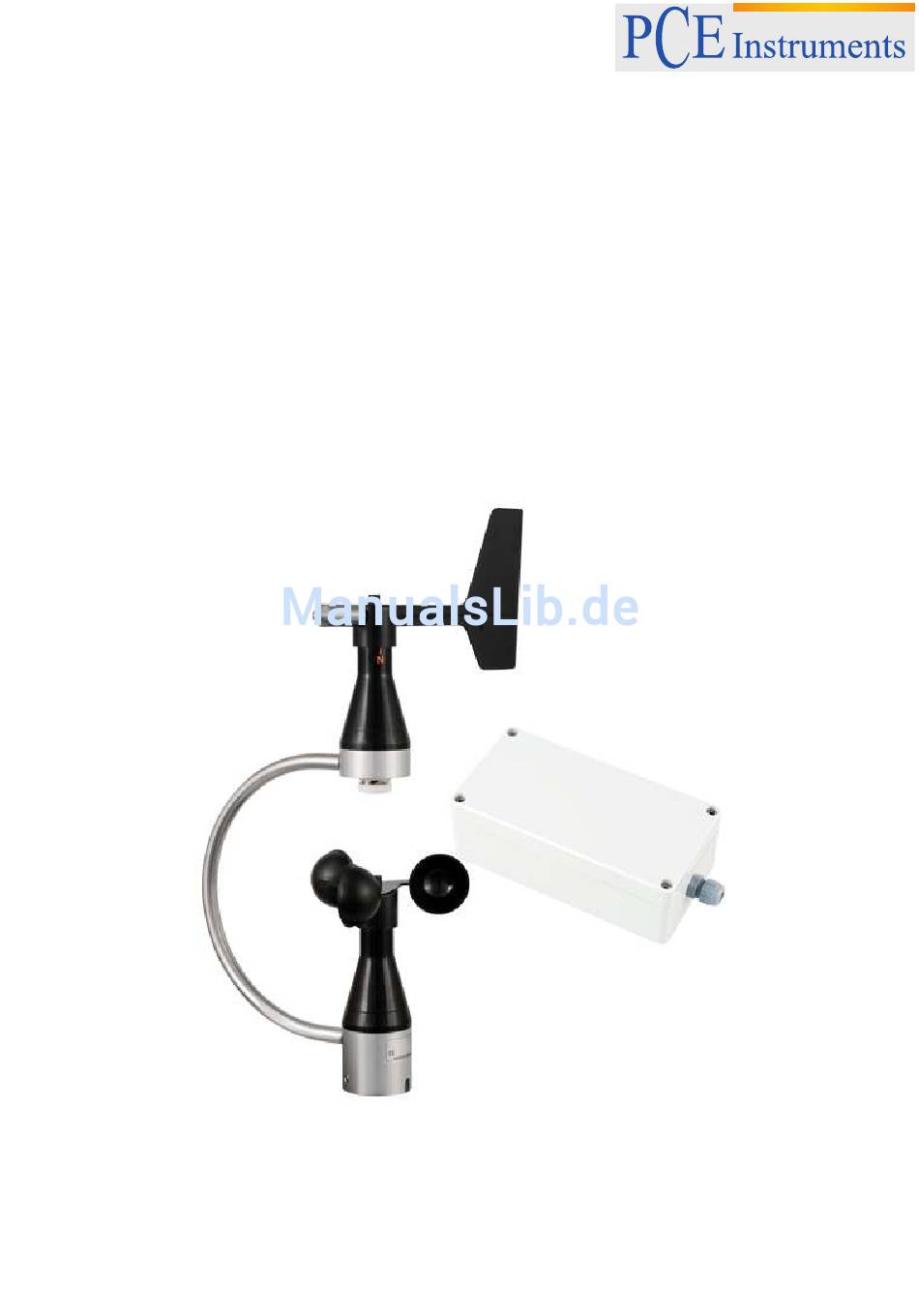

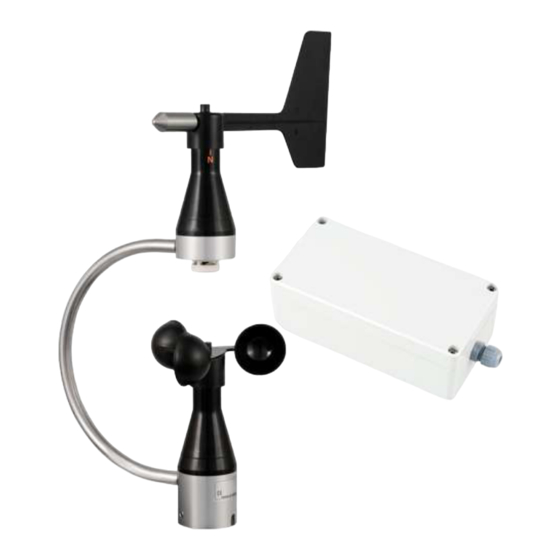

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung HVAC Messgerät PCE-WL 1 Version 1.4 17.06.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 4 Warnhinweise ..........................4 Spezifikationen ......................4 Gerätebeschreibung ....................5 Hardwareinstallation........................5 4.1.1 Öffnen des Gehäuses und Einbau des Kabels ..............5 4.1.2 Anschluss des Sensors .......................7 4.1.3 Wandmontage der wasserdichten Box ................8 Spannungsversorgung .......................8 Betriebsanleitung ...................... -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Der Windlogger PCE-WL 2 ist ein geeignetes Werkzeug, um über einen Zeitraum die Windgeschwindigkeit zu messen und zu speichern. Der Batteriebetrieb erlaubt es, diesen Windlogger mobil einzusetzen. Da ein Windkraftwerk eine kostspielige Investition ist, möchte man vorher genau wissen, wie viel Ertrag zu erwarten ist. -
Seite 4: Sicherheit
BETRIEBSANLEITUNG Sicherheit Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgsam durch. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung. Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. -
Seite 5: Gerätebeschreibung
BETRIEBSANLEITUNG Windgeschwindigkeit Ausgang 0 ... 100 Hz bei 40 m/s Messbereich 0,8 ... 40 m/s Belastbarkeit 10 VA Max. 0,5A max. 42 V Windrichtung 10…350 ° Messbereich Genauigkeit ± 5 ° Ausgangssignal 1 kΩ Potentiometer-Belastung 0,3 W Temperatur -30 … +60 °C Messbereich Sensor NTC 10 kΩ... - Seite 6 BETRIEBSANLEITUNG Öffnen Sie dazu die PG Verschraubung und entfernen Sie den Dichtring. Schieben Sie nun zuerst die Mutter und dann den Dichtring über das Kabel des Windsensors. Nun können Sie das Kabel durch die Verschraubung in das Gehäuse schieben und die Mutter festziehen.
-
Seite 7: Anschluss Des Sensors
BETRIEBSANLEITUNG 4.1.2 Anschluss des Sensors Die Anschlussleiste der Sensoren ist auf der Hauptplatine befestigt die Anschlüsse auf der Hauptplatine haben folgende Funktion: Von links nach rechts: Masse Eingang Sensor 2 Masse Eingang Sensor 1 Masse Eingang Windrichtungssensor Spanngsversorgung Windrichtungssensor Pluspol (rot) Masse (schwarz) Der Anschluss des Sensors erfolgt wie folgt: Anschluss auf Platine... -
Seite 8: Wandmontage Der Wasserdichten Box
BETRIEBSANLEITUNG 4.1.3 Wandmontage der wasserdichten Box Der PCE-WL 2 kann problemlos an der Wand mittels 4 vorgefertigter Löcher angebracht werden. Spannungsversorgung Das PCE-WL 2 wird über zwei 1,5 V Babyzellen betrieben. Hinweis: Kontrollieren Sie regelmäßig ob der Datenlogger noch einwandfrei arbeitet und die Batterien ausreichend geladen sind. -
Seite 9: Setup Des Windloggers Pce-Wl 2
BETRIEBSANLEITUNG Setup des Windloggers PCE-WL 2 6.1.1 Einstellung der Daten per Software auf der SD-Karte (Für Einsteiger) Entnehmen Sie die SD-Karte aus dem Datenlogger und verbinden Sie diese über einen Kartenlesegerät mit einem PC. Starten Sie die Datei lewl_setup.exe. Es öffnet sich folgendes Fenster: Datum (wird aus der Systemzeit vom PC gelesen) Uhrzeit (Wird aus der Systemzeit... -
Seite 10: Setup Über Terminalprogramm (Für Fortgeschrittene)
BETRIEBSANLEITUNG 6.1.2 Setup über Terminalprogramm (für Fortgeschrittene) Der PCE-WL 2 Datenlogger hat ein eingebautes Menü, welches leicht über ein Terminalprogramm vom PC aus erreichbar und konfigurierbar ist. Alle Parameter (außer Datum und Zeit) bleiben permanent auf dem Gerät gespeichert und müssen nicht jedes Mal neu eingestellt werden. Hinweis: Nutzer von PCs mit Windows 7 oder höher haben kein eingebautes Terminalprogramm. -
Seite 11: Starten Des Menüs
BETRIEBSANLEITUNG 6.1.2.2 Starten des Menüs Stellen Sie sicher, dass die SD Karte nicht in dem SD-Karten-Slot eingelegt ist und der Windlogger mit Spannung versorgt ist. Andernfalls muss die SD-Karte entfernt und Spannungsversorgung hergestellt werden. Um das Menü des Datenloggers im Terminalprogramm jetzt aufzurufen, drücken Sie „M“ auf Ihrer Tastatur und bestätigen Sie die Eingabe mit „ENTER“. -
Seite 12: Anemometer Einstellung
BETRIEBSANLEITUNG 6.1.2.5 Anemometer Einstellung Drücken Sie im Hauptmenü „2“ und „ENTER“ um in das Menü zur Einstellung der Windsensoren zu gelangen. 6.1.2.5.1 Standardwindsensor einstellen Nach der Auswahl des Menüs erhalten Sie folgende Anzeige auf Ihrem PC Monitor. ANEMOMETER A1 = LE-Basic Select type: ------------ Anemometer LE-Vortex >... -
Seite 13: Einstellen Vom Datum
BETRIEBSANLEITUNG 6.1.2.6 Einstellen vom Datum Drücken Sie „3“ und „ENTER“ um das Datum einzustellen: MENU - 5.4.1sd ------------ 1 - AVG Time 60 seconds 2 - Anemometer setup 3 - Date today: 09-01-13 4 - Time now: 13:49:25 6 - Wind direction calibration Select option and press Enter Enter date dd/mm/yy Geben Sie das Datum im angezeigten Format (dd = Tag, mm = Monat, yy = Jahr) ein und drücken Sie... -
Seite 14: Daten Über Den Terminal Am Pc Einlesen
BETRIEBSANLEITUNG 6.1.2.8 Daten über den Terminal am PC einlesen Sobald alle Einstellungen vorgenommen worden sind befinden Sie sich im Hauptmenü. Legen Sie die SD-Karte in den dafür vorgesehenen Slot und betätigen Sie „ENTER“. Es aktualisiert sich nun der Speicher des Windloggers und alle Einstellungen werden übertragen. Wenn das Gerät immer noch mit dem PC verbunden ist, sollten Sie folgende Zeilen sehen: Beispiel: Card size: 120818 KB... -
Seite 15: Daten Der Speicherkarte Auslesen
BETRIEBSANLEITUNG Daten der Speicherkarte auslesen Wenn Sie die Karte aus dem Gerät entnehmen möchten, beachten Sie, dass nicht gerade Daten auf die SD-Karte geschrieben werden. Dieses wird über die im Speicherintervall aufblinkende LED angezeigt. Um die Datenaufzeichnung erneut zu beginnen, legen Sie die Speicherkarte einfach erneut in das Gerät ein. -
Seite 16: Auswertung Über Den Windspeedanalyser
BETRIEBSANLEITUNG Auswertung über den WindSpeedAnalyser Starten Sie das JAVA Programm „WindSpeedAnalyser“ mit einem Doppelklick. Sie finden das Programm auf der SD-Karte in dem Ordner „analysis tool“. Hinweis: Sie müssen auf Ihrem PC Java installiert haben um das Programm auszuführen. Sie haben nun die Möglichkeit die Messdaten in das Programm einzulesen. Über die verschiedenen Reiter sehen Sie die Ergebnisse der Messungen. - Seite 17 BETRIEBSANLEITUNG Datei mit Messwerten importieren Der Import muss bei Zeile 3 beginnen! (damit die Überschriften nicht importiert werden) Auf „Weiter“ klicken Als Trennzeichen „Komma“ auswählen Auf „Weiter“ klicken...
- Seite 18 BETRIEBSANLEITUNG Bei Schritt 3 wählen Sie „Weitere“ aus Bei Dezimaltrennzeichen: Punkt auswählen Bei 1000er Trennzeichen: Komma auswählen Daten sollen in das bestehende Arbeitsblatt, ab A2 eingefügt werden=$A$2 Mit OK bestätigen!
-
Seite 19: Entsorgung
BETRIEBSANLEITUNG Entsorgung Batterien dürfen aufgrund der enthaltenen Schadstoffe nicht in den Hausmüll entsorgt werden. Sie müssen an dafür eingerichtete Rücknahmestellen zu Entsorgung weitergegeben werden. Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt.
