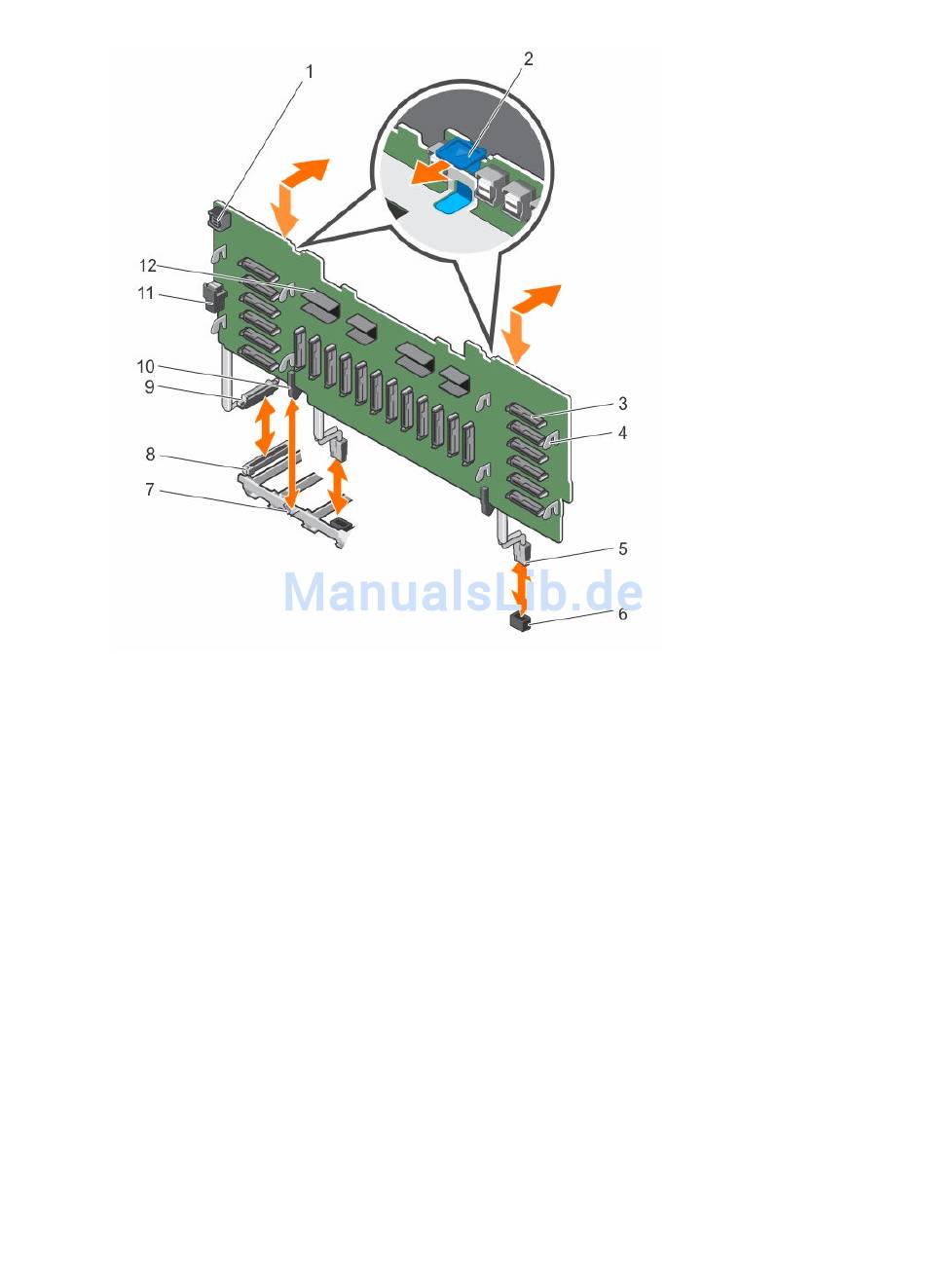

Abbildung 47. Entfernen und Installieren der 2,5(x24)-Zoll-SAS/SATA-Rückwandplatine
1.
Rückwandplatinen-Jumper-Anschluss für
die Erweiterungstochterkarte
3.
Festplattenanschluss (24)
5.
Stromkabel der Rückwandplatine (2)
7.
Speicher-Riserführung
9.
Sonstiges Signalkabel der
Rückwandplatine
11. Rückwandplatinen-Jumper-Anschluss
2.
Sperrklinke (2)
4.
Rückwandplatinenhaken (8)
6.
Stromversorgungsanschluss auf der
Systemplatine (2)
8.
Verschiedene Anschlüsse für
Signalkabel auf der Systemplatine
10. Führung
12. Anschluss für Erweiterungskarte
