Installatie-instructies

Het bedieningspaneel kan binnen of buiten de sauna/het stoombad worden geïnstalleerd. Bij montage
in een saunaruimte moet de bovenkant ten hoogste 90 cm van de vloer worden geplaatst.
De montage op de wand kan worden uitgevoerd met de meegeleverde beugel of met de meegeleverde
dubbelzijdige plakstrook. Wanneer de beugel wordt gebruikt, wordt het bedieningspaneel met de plak-
strook op de beugel bevestigd.
Bij montage van het bedieningspaneel direct op de wand is er een doorgaand gat met een diameter van
30 mm nodig.

Montage met beugel

Gebruik de beugel om de schroefgaten op de wand te markeren. Draai de schroeven zo ver aan dat de
beugel stevig zit maar nog wel kan worden losgehaald.
Haal de beugel weer van de wand af. Gebruik de plakstrook om het bedieningspaneel op de beugel

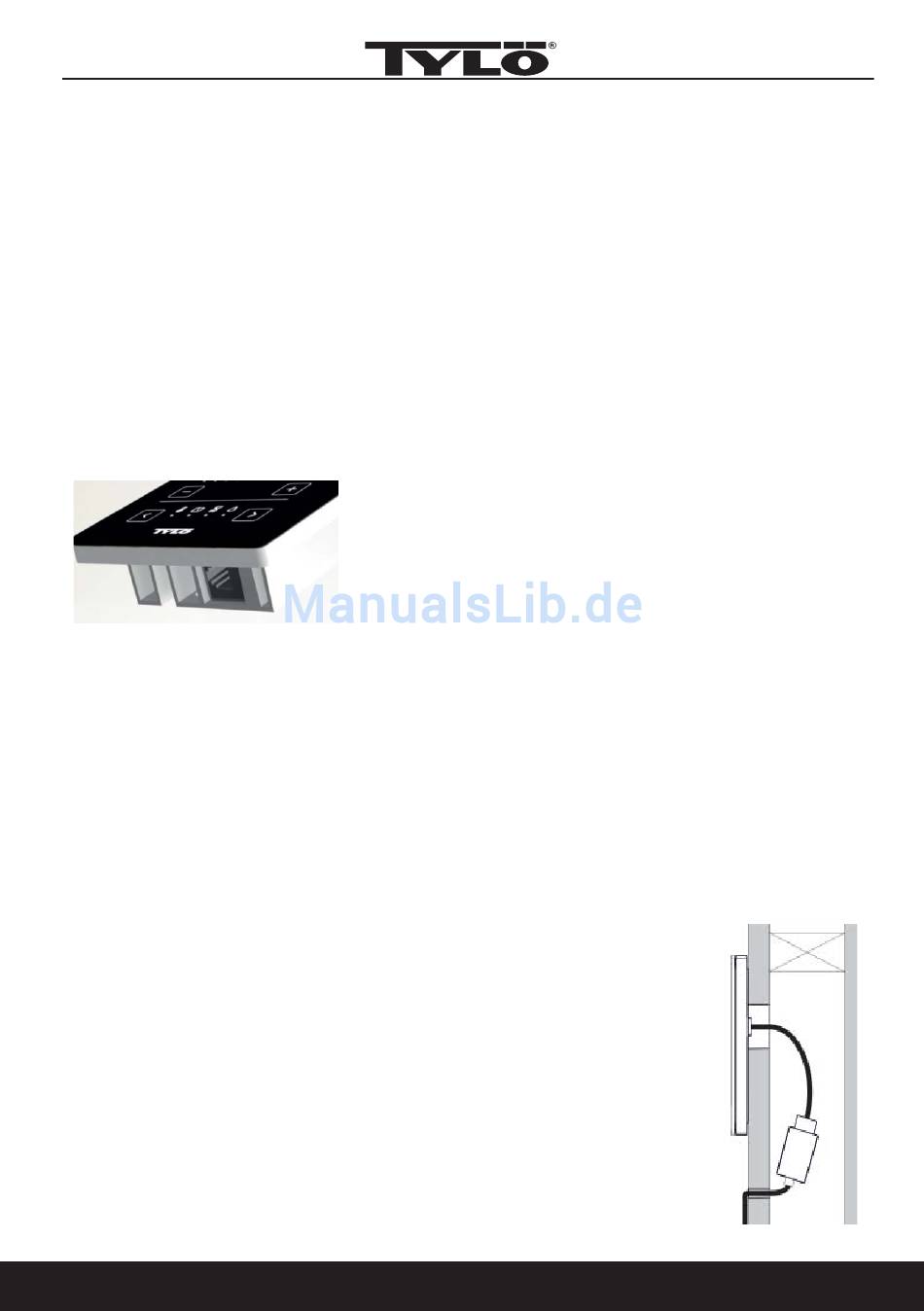

te bevestigen. Let erop dat u het contact volgens de afbeelding plaatst (van onderaf gezien moet het
vergrendelingslipje aan de linkerkant zitten).
Bevestig de beugel zo laag mogelijk op het bedieningspaneel. Monteer het paneel op de wand. Maak
gebruik van de meegeleverde bedieningspaneelkabel om het bedieningspaneel op de saunakachel
aan te sluiten. Wanneer de bedieningspaneelkabel te lang is, kan deze tot de gewenste lengte worden
afgeknipt en kan de meegeleverde extra stekker worden gebruikt. Let op: Hiervoor is een speciale tang
nodig (krimptang voor RJ10).

Montage zonder beugel

Bevestig de dubbelzijdige plakstrook op het bedieningspaneel. Voordat het
paneel op de wand wordt bevestigd, moet het bedieningspaneel worden verbon-
den met de kachel om te controleren of alles functioneert. Vervolgens kan het
bedieningspaneel permanent op de wand worden bevestigd. Haal vervolgens de
beschermfolie van de plakstrook af. Voor extra bescherming tegen vocht en extra
kleefkracht kan siliconenkit worden aangebracht in de richel aan de achterzijde
van het bedieningspaneel. Sluit vervolgens het bedieningspaneel aan op de ka-
bel, trek het contact door de uitsparing in de wand en druk het bedieningspaneel
vast tegen de wand.
Als u het bedieningspaneel zonder beugel monteert, maar de kabel buiten de
wand moet worden aangebracht, dan kunt u in principe voor de volgende oplos-
sing kiezen (zie afbeelding). Het gat in de wand waar het contact doorheen gaat,
moet een diameter van ten minste 30 mm hebben.
