32
Instrukcja montażu
Panel sterowania może zostać zainstalowany w kabinie sauny / łaźni parowej lub poza nią. Jeżeli panel
montowany jest w kabinie sauny, odległość jego górnej krawędzi od podłogi może wynosić maksymalnie
90 cm.
Do montażu ściennego można użyć dołączonych akcesoriów: wspornika lub dwustronnej taśmy kleją-
cej. W przypadku montażu na wsporniku panel należy do niego przykleić za pomocą taśmy dwustron-
nej.
Aby zamontować panel sterowania bezpośrednio na ścianie, konieczne jest wykonanie otworu przelo-
towego o średnicy 30 mm.

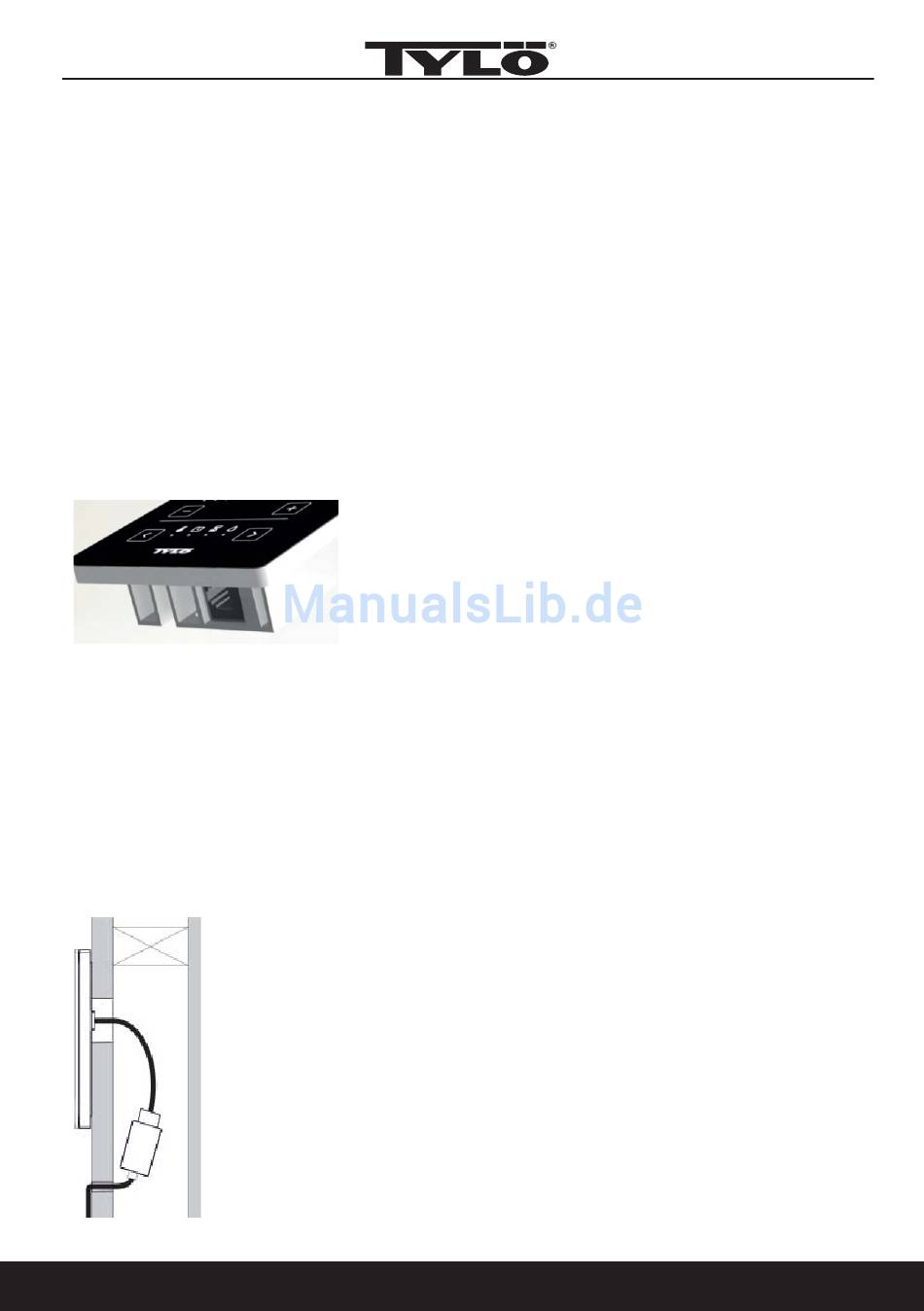

Montaż na wsporniku
Należy użyć wspornika do wyznaczenia otworów na ścianie. Przykręcić wkręty w taki sposób, by za-
pewnić stabilność wspornika, nie uniemożliwiając jego demontażu.
Zdjąć wspornik ze ściany. Przymocować panel sterowania do wspornika za pomocą taśmy dwustron-
nej. Należy pamiętać, by umiejscowienie gniazda było zgodne z przedstawionym na rysunku (zatrzask
powinien znaleźć się po lewej stronie, patrząc od spodu).
Przymocować wspornik do panelu sterowania, możliwie jak najniżej. Zamontować panel na ścianie.
Podłączyć panel sterowania do pieca za pomocą dołączonego przewodu. Jeżeli przewód panelu ste-
rowania jest zbyt długi, można go przyciąć do odpowiedniej długości i skorzystać z dołączonej zapa-
sowej wtyczki. UWAGA! Konieczne jest użycie specjalnej zaciskarki (do złącz RJ10).
Montaż bez wspornika
Przykleić taśmę dwustronną do panelu sterowania. Przed przymocowaniem panelu do ściany na stałe
należy podłączyć go do pieca, aby upewnić się, że wszystko działa poprawnie. Następnie należy zdjąć
z taśmy folię zabezpieczającą. Aby zapewnić dodatkową ochronę przed wilgocią i lepszą przyczepność,
można wypełnić silikonem szczelinę z tyłu panelu sterowania. Następnie należy podłączyć przewód do
panelu sterowania, włożyć wtyczkę w otwór we ścianie i docisnąć panel sterowania do ściany.
Jeżeli panel sterowania ma zostać zamontowany bez wspornika, z kablem
ułożonym na wierzchu ściany, można zastosować poniższe rozwiązanie (patrz
rysunek). Należy pamiętać, że otwór w ścianie do przeprowadzenia wtyczki musi
mieć średnicę co najmniej 30 mm.
