Инструкция по установке
Панель управления может быть установлена либо внутри, либо снаружи сауны/парной. При
установке внутри сауны, верхний край должен располагаться на расстоянии 90 см над уровнем
пола.
Настенный монтаж можно выполнить с помощью прилагаемого кронштейна или двусторонней
клейкой ленты. При использовании кронштейна панель управления крепится на него с помощью
клейкой ленты.
Для установки панели управления непосредственно на стене требуется сквозное отверстие
диаметром 30 мм.
Установка с кронштейном
Используйте кронштейн, чтобы отметить на стене отверстия под шурупы. Закрутите шурупы так,
чтобы кронштейн держался плотно, но его можно было снять.
Снимите кронштейн со стены. Используйте клейкую ленту, чтобы прикрепить панель управления

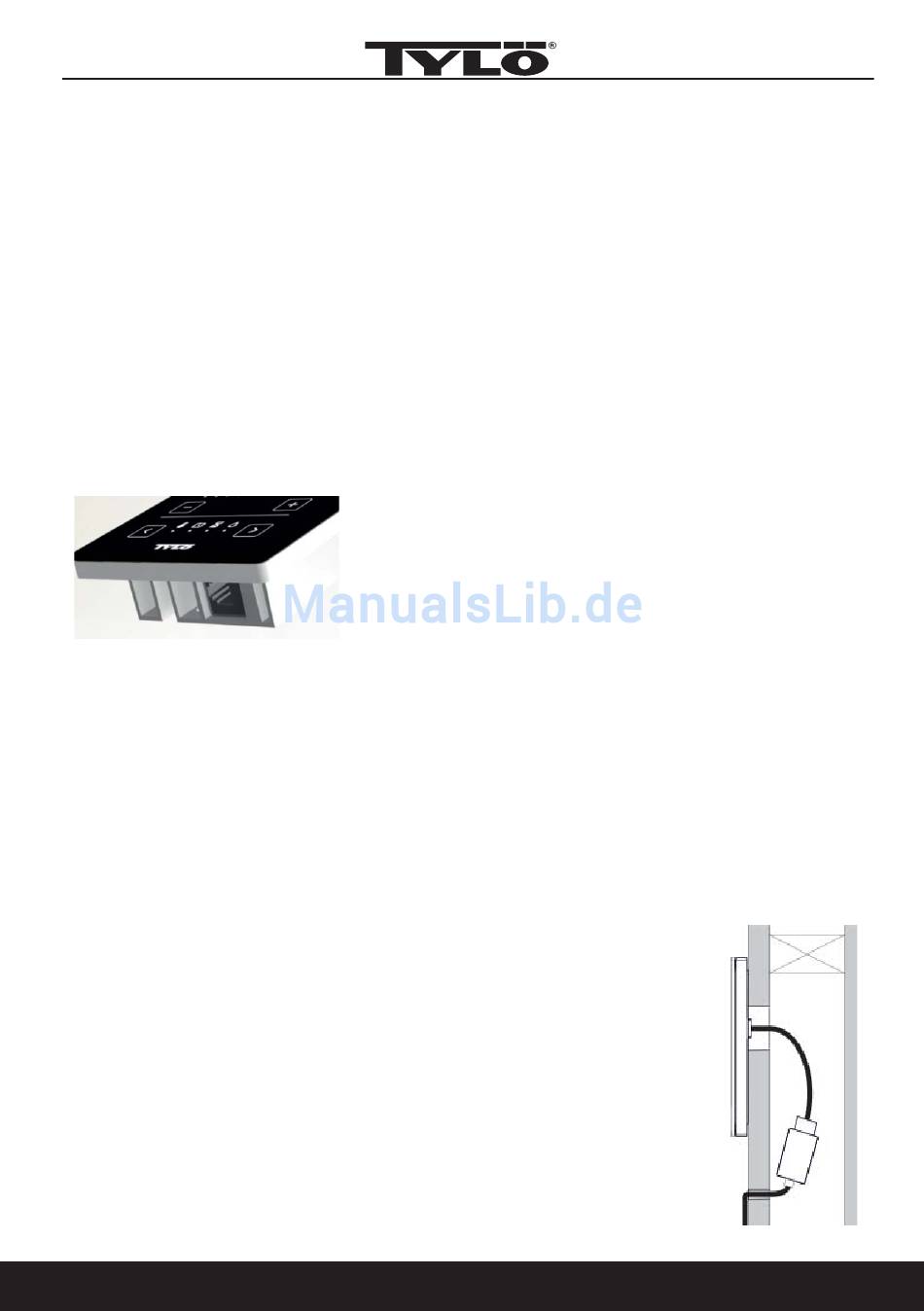

к кронштейну. Не забудьте расположить разъем согласно рисунку (если смотреть снизу, защелка
должна быть слева).
Закрепите кронштейн как можно ниже на панели управления. Установите панель на стене.
Используйте прилагаемый провод для подключения панели управления к каменке. Если провод
панели управления слишком длинный, обрежьте его, чтобы уменьшить до нужной длины;
используйте прилагаемый дополнительный контакт. Внимание, для этого требуются специальные
клещи (клещи для RJ10).
Установка без кронштейна
Приклейте двустороннюю клейкую ленту на панель управления. Перед
креплением панели к стене, ее следует подключить к устройству, чтобы
проверить работу, прежде чем панель управления будет окончательно
прикреплена к стене. Затем снимите защитный слой двусторонней клейкой
ленты. В качестве дополнительной защиты от влаги и для лучшей адгезии
в углублении на обратной стороне панели управления можно использовать
силикон. Затем подключите панель управления, используя провод,
протянутый через разъем и отверстие в стене, и плотно прижмите панель
управления к стене.
Если хотите установить панель управления без кронштейна, необходимо
протянуть провод по внешней стене, соблюдая следующий принцип (см.
рисунок). Имейте в виду, что диаметр отверстия в стене, через которое
проходит разъем, должен составлять не менее 30 мм.
