Installationsanvisning

Manöverpanelen kan installeras inne i eller utanför basturum/ångrum. Vid montering inne i basturum får
den övre kanten placeras högst 90 cm från golv.
Montering på vägg kan göras med den medföljande konsolen eller med hjälp av medföljande dubbelsi-
diga adhesiv. Om konsolen skall användas fästs manöverpanelen på konsolen med adhesiv.
För montering av manöverpanel direkt på vägg krävs ett genomgående hål på 30 mm.

Montering med konsol

Använd konsolen för att markera skruvhålen på väggen. Skruva i skruvarna så att konsolen sitter stadigt
men fortfarande går att lossa.

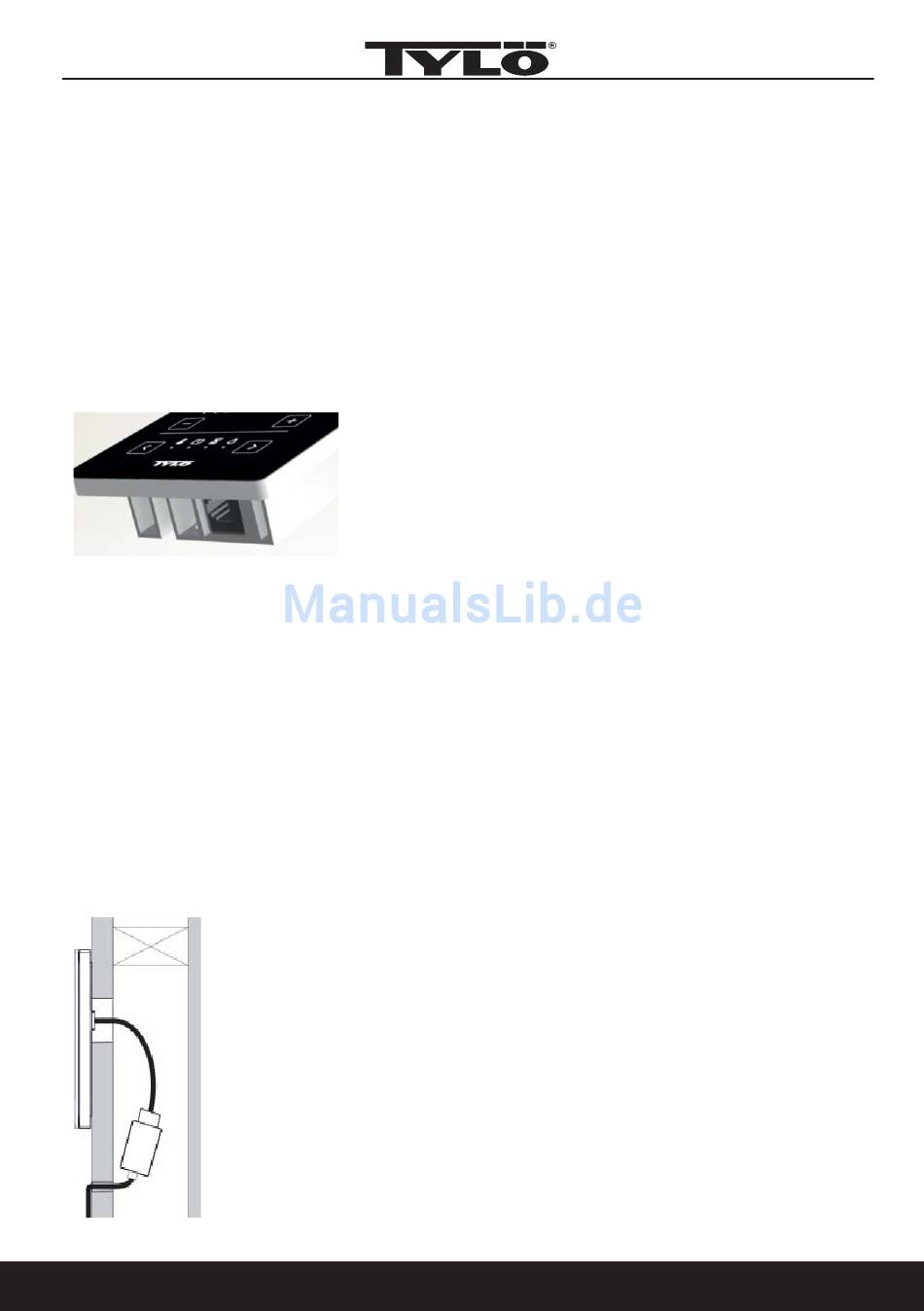

Ta bort konsolen från väggen. Använd adhesiv för att fästa manöverpanelen mot konsolen. Tänk på att
positionera kontakten enligt bilden (sett underifrån skall låstungans position vara åt vänster).
Fäst konsolen så lågt som möjligt på manöverpanelen. Montera upp panelen på väggen. Använd med-
följande manöverpanelsledning för att ansluta manöverpanelen till bastuaggregatet. Är manöverpanels-
ledningen för lång går den att klippa av till lämplig längd och använda medföljande extrakontakt. OBS
det krävs specialtång för detta (crimptång för RJ10).

Montering utan konsol

Fäst det dubbelhäftande adhesivet på manöverpanelen. Innan panelen fästs mot vägg skall manöverpa-
nelen kopplas samman med aggregatet för kontroll att allt fungerar innan manöverpanelen permanent
fästs mot väggen. Därefter tas skyddet på adhesivet bort. Som extra fuktspärr och vidhäftning kan sili-
con läggas i spåret på manöverpanelens baksida. Koppla därefter ihop manöverpanelen med ledning-
en, trä genom kontakten genom hålet i väggen och tryck fast manöverpanelen mot väggen.
Vill man montera manöverpanelen utan konsol men behöver dra ledningen utanpå väggen kan följande
principlösning användas (Se bild). Tänk på att hålet i väggen där kontakten skall gå igenom måste vara
minst 30 mm.
