Dynojet POWER COMMANDER III Installationsanleitung Seite 4

Vorschau ausblenden Andere Handbücher für POWER COMMANDER III:

Werbung

PCIII Stecker
(BLAU/ROT) hintere
Einspritzdüse
Fahrzeugstecker
vordere
vordere Einspritzdüse
Einspritzdüse
PCIII Stecker
(PURPLE/BRAUN)
vordere Einspritzdüse
Abzweigverbinder am
GELB/WEISSEN Kabel anbringen
i202-211DE
www.powercommander.com
PCIII Stecker
(GELB/WEISS)
graues Kabel PCIII
Zusatzmassekabel
befestigen und am
Rahmen entlang zur
Batterie verlegen
11
Fahrzeugstecker
12
hintere Einspritzdüse
PCIII Stecker
(GRÜN/ORANGE)
13
hintere Einspritzdüse
14
hintere Einspritzdüse
15
16
17
18

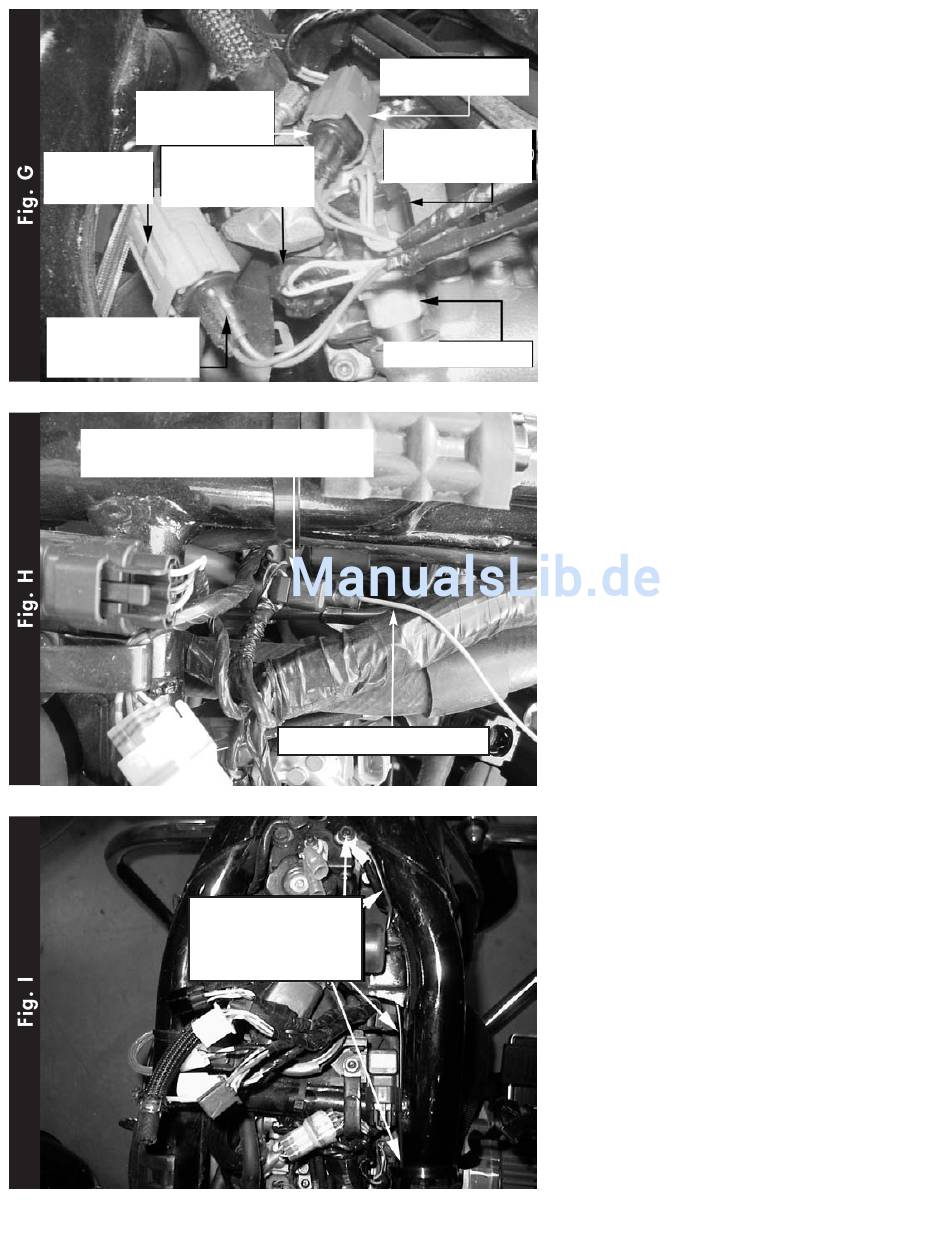

2000-2003 Kawasaki 1500 Nomad - PCIII USB - 4
Den Stecker der hinteren
Einspritzdüse abziehen (Fig.H).
PCIII Stecker mit ORANGE/WEIS-
SEM Kabel an hinterer Einspritzdüse
anschliessen (Fig. H).
PCIII Stecker mit ORANGEM Kabel
mit Fahrzeugstecker (vorher auf
Einspritzdüse) verbinden (Fig.H).
Schritte 11 bis 13 mit PCIII Steckern,
mit GELBEN Kabeln, für vordere
Einspritzdüse wiederholen.
Lokalisieren Sie den Kabelbaum des
Drosselklappensensors (Fig. H).Der
Sensor befindet sich auf der rechten
Seite der Ansaugbrücke zwischen Motor
und Rahmen.
Den Abzweigverbinder am
GELB/WEISSEN Kabel anbringen.
Verbinder muss korrekt geschlossen
sein. (Fig. H).
Graues Kabel des PCIII am
Abzweigverbinder anschliessen (Fig. H).
Diese Verbindung sollte mit Dichtmasse
abgedichtet werden.
Zusatzmassekabel, wie in Fig. I
gezeigt, an Fahrzeugmasse
anschliessen. Befestigungsschraube
der Fahrzeugmasse herausdrehen und
mit Zusatzmassekabel wieder befesti-
gen. Massekabel am Rahmen entlang
zur Batterie verlegen.
