2.1 Baugrube und Bodenplatte

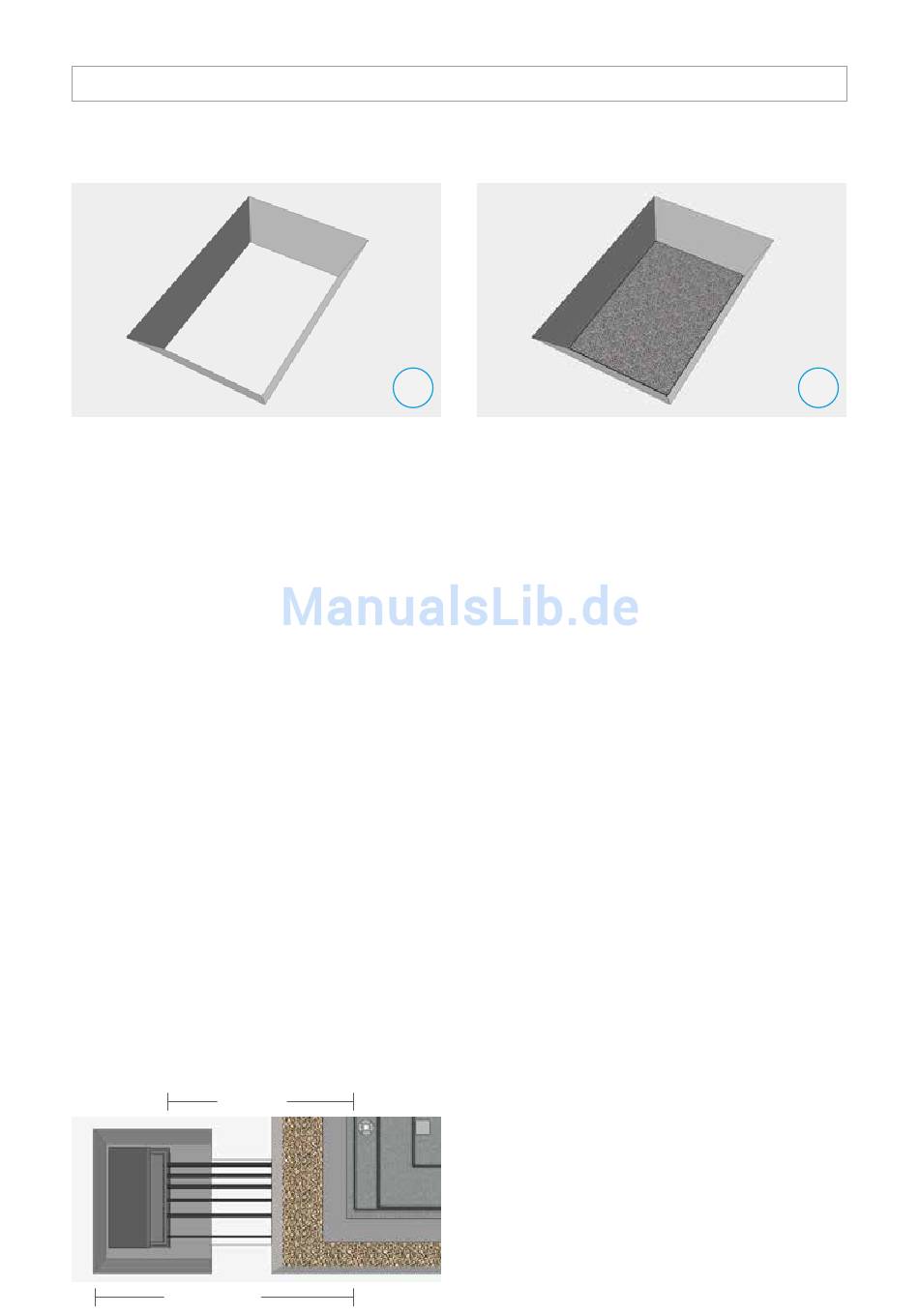

2.1.1 Baugrube des Pools
Die Baugrube für den C-SIDE Pool muss rundum mindes-
tens 25 cm größer als das Innenmaß des Beckens sein.
Maße der Baugrube:
CS 21: 260 cm x 260 cm
CS 37: 420 cm x 260 cm
Tiefe der Baugrube:
Bauhöhe des Beckenkörpers (84cm)
+ mindestens 10 cm für Betonplatte
+ evt. notwendige Entwässerungsschicht
– Maß, um dass das Becken aus dem Erdreich
herausschauen soll.
Baugrube für den Technikschacht
Die Baugrube für den Technikschacht sollte einen Ab-
stand von 5 m zur Skimmerseite des C-SIDE nicht über-
schreiten. Hinweis: Halten Sie an der Verrohrungsseite
des Technikschachts zur Seitenwand der Baugrube ei-
nen Mindestabstand von 35 cm unbedingt ein. Hier-
durch vereinfachen Sie sich die Installation.
Maße der Baugrube des Technikschacht:
Technikschacht S: 100 cm x 120 cm
Technikschacht XL: 120 cm x 120 cm
min. 35cm
max. 500cm

EINBAU UND INSTALLATION

1.
2.1.2 Entwässerungsschicht
Bei nicht ablaufendem Druckwasser besteht im
Augenblick der Beckenentleerung die Gefahr, dass
der Beckenboden hochgedrückt und samt Installation
beschädigt wird. Wenn Grundwasser zu erwarten
ist, muss eine Entwässerungsschicht am Boden der
Baugrube angelegt werden, die über eine Drainage das
Grundwasser abführt. Bei gefülltem Becken besteht
keine Gefahr durch Grundwasser nicht.
Maße:
Stärke:
Material:
Über die gesamte Baugrube
15 cm
Schotter, Drainageleitung 100 mm
2.
