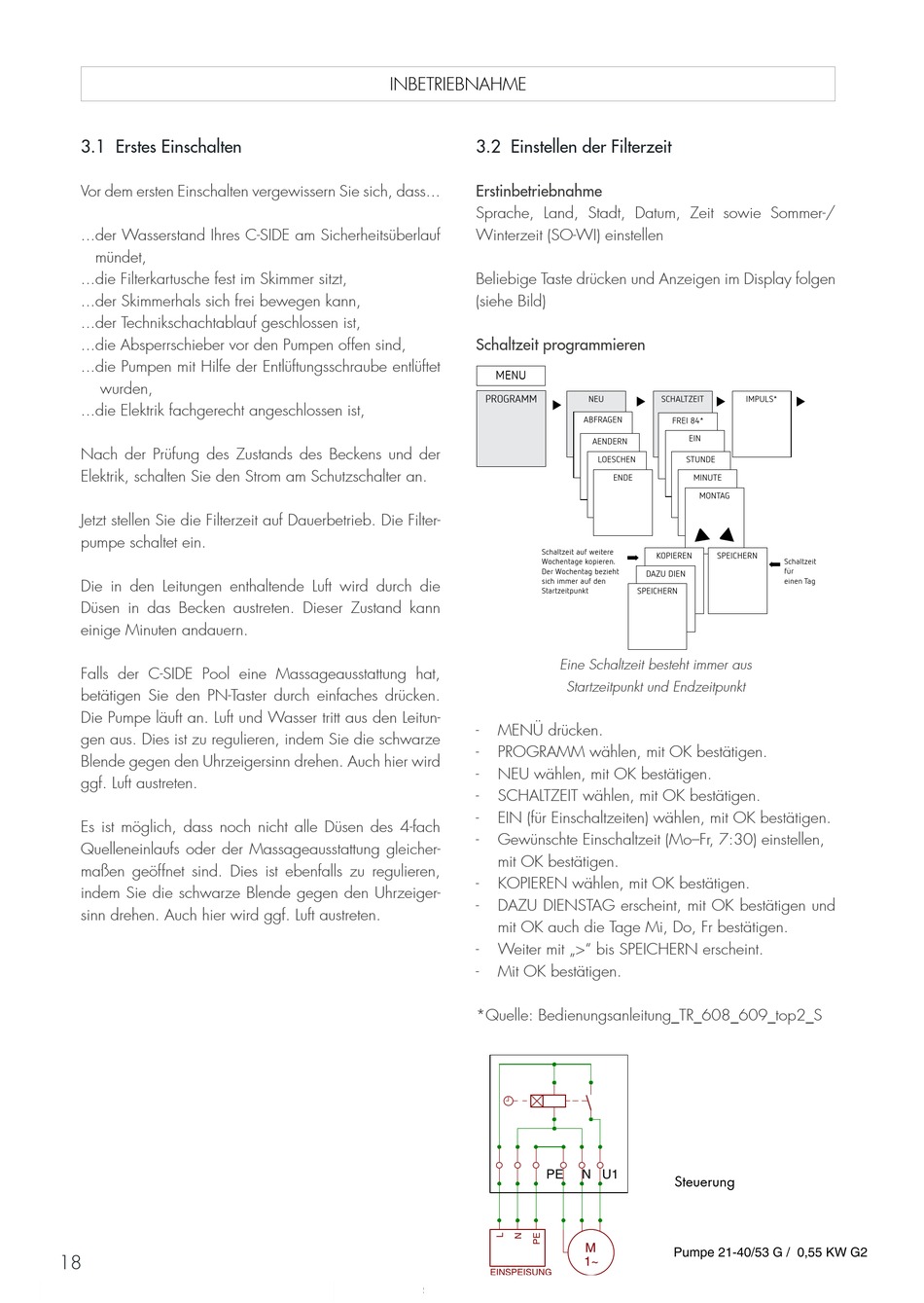

3.1 Erstes Einschalten
Vor dem ersten Einschalten vergewissern Sie sich, dass...
...der Wasserstand Ihres C-SIDE am Sicherheitsüberlauf
mündet,
...die Filterkartusche fest im Skimmer sitzt,
...der Skimmerhals sich frei bewegen kann,
...der Technikschachtablauf geschlossen ist,
...die Absperrschieber vor den Pumpen offen sind,
...die Pumpen mit Hilfe der Entlüftungsschraube entlüftet
wurden,
...die Elektrik fachgerecht angeschlossen ist,
Nach der Prüfung des Zustands des Beckens und der
Elektrik, schalten Sie den Strom am Schutzschalter an.
Jetzt stellen Sie die Filterzeit auf Dauerbetrieb. Die Filter-
pumpe schaltet ein.
Die in den Leitungen enthaltende Luft wird durch die
Düsen in das Becken austreten. Dieser Zustand kann
einige Minuten andauern.
Falls der C-SIDE Pool eine Massageausstattung hat,
betätigen Sie den PN-Taster durch einfaches drücken.
Die Pumpe läuft an. Luft und Wasser tritt aus den Leitun-
gen aus. Dies ist zu regulieren, indem Sie die schwarze
Blende gegen den Uhrzeigersinn drehen. Auch hier wird
ggf. Luft austreten.
Es ist möglich, dass noch nicht alle Düsen des 4-fach
Quelleneinlaufs oder der Massageausstattung gleicher-
maßen geöffnet sind. Dies ist ebenfalls zu regulieren,
indem Sie die schwarze Blende gegen den Uhrzeiger-
sinn drehen. Auch hier wird ggf. Luft austreten.
18
INBETRIEBNAHME
3.2 Einstellen der Filterzeit
Erstinbetriebnahme
Sprache, Land, Stadt, Datum, Zeit sowie Sommer-/
Winterzeit (SO-WI) einstellen
5. Einstellungen und Funktionen
Beliebige Taste drücken und Anzeigen im Display folgen
(siehe Bild)
Schaltzeit programmieren
Schaltzeit programmieren
MENU
PROGRAMM
u
Schaltzeit auf weitere
Wochentage kopieren.
Der Wochentag bezieht
sich immer auf den
Startzeitpunkt
L Eine Schaltzeit besteht immer aus Startzeitpunkt und
Endzeitpunkt
L Sie haben 56 freie Speicherplätze zur Verfügung
-
MENÜ drücken.
(TR 608 top2 S)
-
PROGRAMM wählen, mit OK bestätigen.
Sie haben 84 freie Speicherplätze zur Verfügung
(TR 609 top2 S)
-
NEU wählen, mit OK bestätigen.
Beispiel: Beleuchtung einer Sporthalle von Mo–Fr, 7:30 bis
-
SCHALTZEIT wählen, mit OK bestätigen.
12:00 Uhr einschalten
-
EIN (für Einschaltzeiten) wählen, mit OK bestätigen.
-
Gewünschte Einschaltzeit (Mo–Fr, 7:30) einstellen,
mit OK bestätigen.
-
KOPIEREN wählen, mit OK bestätigen.
-
DAZU DIENSTAG erscheint, mit OK bestätigen und
mit OK auch die Tage Mi, Do, Fr bestätigen.
-
Weiter mit „>" bis SPEICHERN erscheint.
-
Mit OK bestätigen.
*Quelle: Bedienungsanleitung_TR_608_609_top2_S
PE
EINSPEISUNG
NEU
SCHALTZEIT
u
u
ABFRAGEN
FREI 84*
EIN
AENDERN
STUNDE
LOESCHEN
ENDE
MINUTE
MONTAG
KOPIEREN
SPEICHERN
DAZU DIEN
SPEICHERN
Eine Schaltzeit besteht immer aus
Startzeitpunkt und Endzeitpunkt
N
U1
Steuerung
Steuergerät, F 220
M
Pumpe 21-40/53 G / 0,55 KW G2
1~
IMPULS*
u
Schaltzeit
für
einen Tag
13
L3
L2
