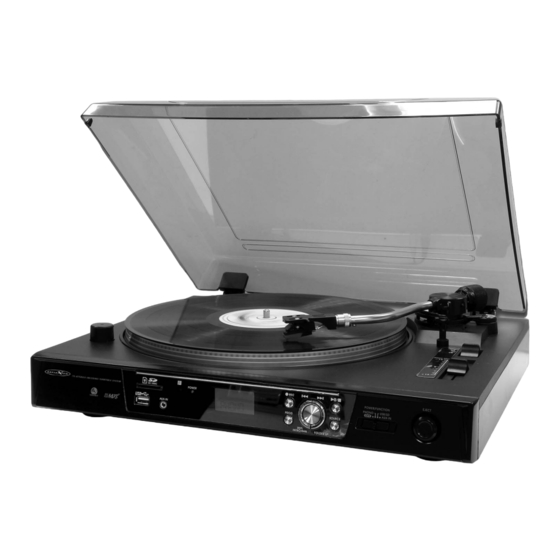

Reflexion TTL-8750UCE/N Benutzerhandbuch
Schallplattenspieler mit riemenantrieb und direkter usb/sd-encoding
Verwandte Anleitungen für Reflexion TTL-8750UCE/N
Inhaltszusammenfassung für Reflexion TTL-8750UCE/N

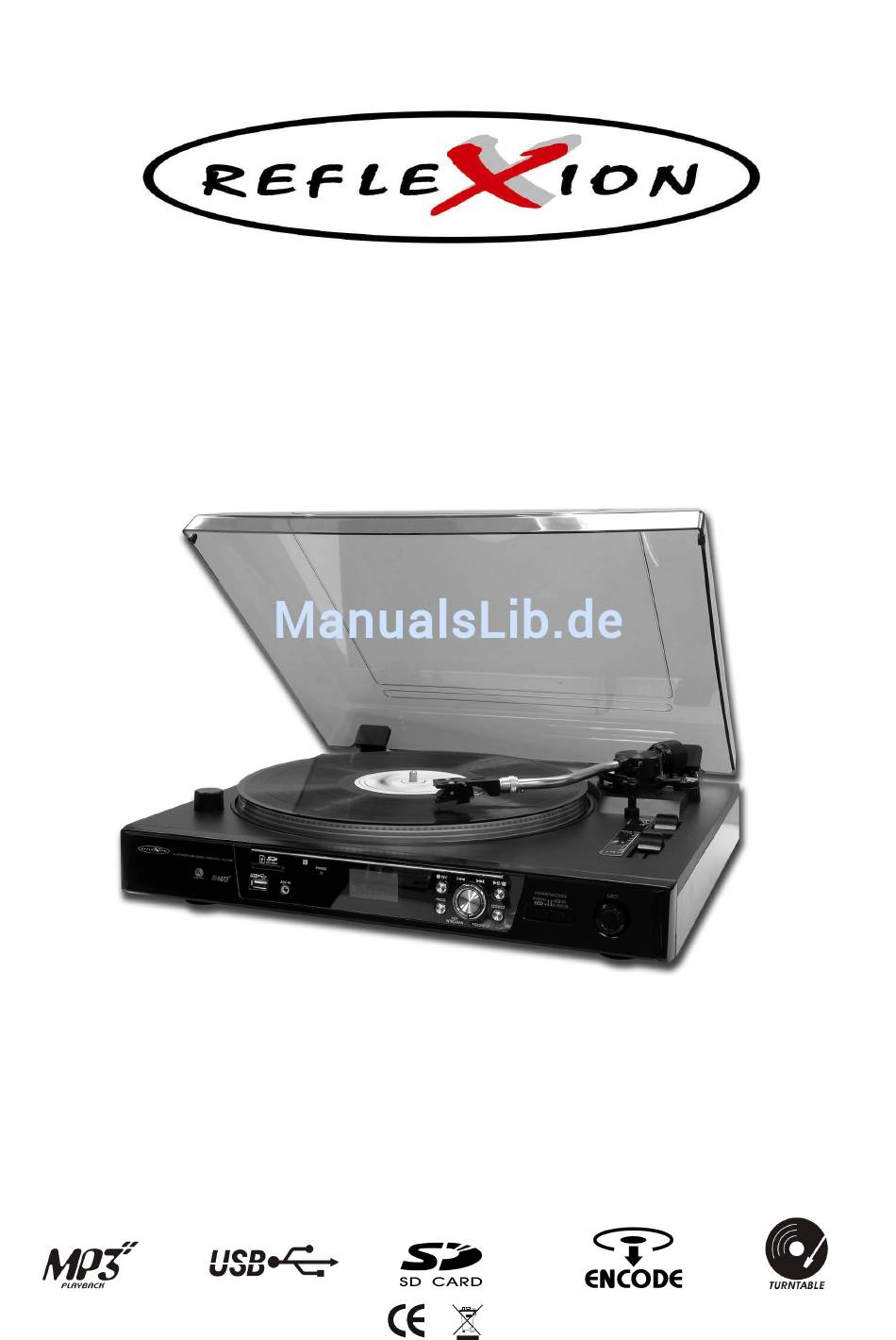

- Seite 1 SCHALLPLATTENSPIELER MIT RIEMENANTRIEB UND DIREKTER USB/SD-ENCODING BELT DRIVE TURNTABLE WITH USB/SD DIRECT ENCODING TTL-8750UCE/N BENUTZERHANDBUCH INSTRUCTIONMANUAL...
-
Seite 2: Sicherheitshinweise
SICHERHEITSHINWEISE DAS AUSRUFEZEICHEN IM DREIECK WEIST DEN BENUTZER AUF WICHTIGE BEDIENUNGS- UND WARTUNGSANWEISUNGEN (SERVICE) IN DIESEM HANDBUCH HIN, DIE UNBEDINGT ZU BEFOLGEN SIND. DAS BLITZSYMBOL IM DREIECK WEIST DEN BENUTZER AUF GEFÄHRLICHE SPANNUNGEN AN EINIGEN BAUTEILEN IM INNEREN DES GERÄTES HIN. UM DIE GEFAHR ELEKTRISCHER SCHLÄGE AUSZUSCHLIESSEN, DAS GEHÄUSE AUF KEINEN FALL ÖFFNEN. -
Seite 3: Anordnung Der Bedienungselemente
ANORDNUNG DER BEDIENUNGSELEMENTE 1) SCHUTZDECKEL 2) LED-BETRIEBSANZEIGE 3) INFRAROTEMPFÄNGER 4) SD/MMC-KARTENSTECKPLATZ 5) USB-ANSCHLUSS 6) 3,5MM AUX-IN-BUCHSE 7) LCD-DISPLAY 8) AUFNAHME-TASTE 9) SKIP/SEARCH RÜCKWÄRTS-TASTE 10) SKIP/SEARCH VORWÄRTS-TASTE 11) WIEDERGABE/PAUSE/STOP-TASTE 12) TONARM-EJECT-TASTE 13) POWER-/FUNKTIONSWAHLSCHALTER (OFF/PHONO/USB-SD/AUX-IN) 14) SOURCE-TASTE (USB/SD) 15) FOLDER-UP-TASTE 16) WIEDERHOLUNG/INTRO/ZUFALLS-TASTE (REPEAT/INTRO/RANDOM) 17) PROGRAMM-TASTE 18) SINGLEADAPTER (PUK) -
Seite 4: Line-Out-Anschluss
LIEFERUMFANG -PLATTENSPIELER TTL-8750UCE/N -BEDIENUNGSANLEITUNG -FERNBEDIENUNG -PLATTENTELLERMATTE -CINCHKABEL -3.5 MM KLINKENKABEL ANSCHLUSS STECKEN STECKER NETZKABELS (27) EINE GEEIGNETE STECKDOSE. STROMVERSORGUNG: AC 230 V / 50 HZ – NUR WECHSELSTROM STELLEN SIE DEN FUNKTIONSWAHLSCHALTER (13) AUF „PHONO“ ODER „USB/SD“. WENN SICH DIE BELEUCHTUNG DES LCD-DISPLAYS EINSCHALTET, ERHÄLT DAS GERÄT STROM. - Seite 5 PLATTENSPIELER A) BETRIEB ENTFERNEN SIE DIE SCHUTZKAPPE DER ABTASTEINHEIT. VERGEWISSERN SIE SICH, DASS DIE SPERRE DER TONARMABLAGE (23) GELÖST IST, BEVOR SIE MIT DER WIEDERGABE BEGINNEN UND VERRIEGELN SIE DEN TONARM NACH DER WIEDERGABE WIEDER IN DER HALTERUNG. WÄHLEN SIE MIT DEM FUNKTIONSWAHLSCHALTER (13) “PHONO”. STELLEN SIE MIT DEM GESCHWINDIGKEITSWAHLSCHALTER (24) DIE RICHTIGE GESCHWINDIGKEIT FÜR DIE WIEDERZUGEBENDE SCHALLPLATTE EIN.
- Seite 6 WIEDERGABE VON MP3/WMA-MUSIKDATEIEN VON USB-STICK ODER SD/MMC-KARTEN ANSCHLUSS DAS SYSTEM KANN ALLE AUF SPEICHERMEDIEN MIT USB-ANSCHLUSS ODER SD/MMC-SPEICHERKARTEN GESPEICHERTEN MP3/WMA-DATEIEN DECODIEREN UND WIEDERGEBEN. STELLEN SIE DEN FUNKTIONSWAHLSCHALTER (13) AUF „USB/SD“ UND DRÜCKEN SIE DIE QUELLENAUSWAHL-TASTE (14), UM „USB“ ODER „SD“ AUSZUWÄHLEN. STECKEN USB-STICK RICHTIG HERUM IN...
- Seite 7 ID3-FUNKTION (PER FERNBEDIENUNG) DRÜCKEN SIE WÄHREND DER WIEDERGABE VON MP3/WMA-DATEIEN DIE INFO-TASTE (2) AUF DER FERNEBDIENUNG, UM SICH AUF DEM DISPLAY DEN ID3-TEXT DER TITEL ANZEIGEN ZULASSEN. DRÜCKEN SIE DIE INFO-TASTE (2) ERNEUT, UM DIESE FUNKTION ZU DEAKTIVIEREN. TITEL-/ORDNERNAMEN-SUCHFUNKTION (PER FERNBEDIENUNG) SIE KÖNNEN IM STOPP-MODUS TITEL ODER ORDNER ANHAND DES NAMENS SUCHEN: DRÜCKEN SIE AUF DER FERNBEDIENUNG DIE FIND-TASTE (1) UND ANSCHLIESSEND DIE SKIP/SEARCH VORWÄRTS-TASTE (10) ODER DIE SKIP/SEARCH RÜCKWÄRTS-TASTE (9), UM IN ALPHABETISCHER...
-
Seite 8: Encoding Von Schallplatte Auf Usb Oder Sd/Mmc
TITELPROGRAMMIERUNG SIE KÖNNEN BIS ZU 32 TITEL IN DER MP3/WMA-WIEDERGABE PROGRAMMIEREN UND IN JEDER BELIEBIGEN REIHENFOLGE WIEDERGEBEN. FÜR DIE PROGRAMMIERUNG MUSS DAS SYSTEM ZUVOR IN DEN STOPP-MODUS GEBRACHT WERDEN: STELLEN SIE DEN FUNKTIONSWAHLSCHALTER (13) AUF „USB/SD“ UND DRÜCKEN SIE DIE STOPP-TASTE (11) (2 SEK GEDRÜCKT HALTEN) DRÜCKEN SIE DIE PROGRAMM-TASTE (17). -
Seite 9: Encoding-Bitrate (Per Fernbedienung)
DIE AUFNAHME DRÜCKEN SIE DANN ERNEUT -TASTE (8). IM DISPLAY BLINKEN NUN DIE SYMBOLE „ “ & „ “ ODER „ ” & “ “, JE NACHDEM, AUF WELCHEM MEDIUM SIE DIE DATEIEN SPEICHERN WOLLEN. NACH EINIGEN SEKUNDEN BEGINNT DER ENCODING-VORGANG. STARTEN SIE DIE WIEDERGABE DER/DES AUSGEWÄHLTEN TITEL/S. -
Seite 10: Entfernung Des Usb-Sticks Und Der Sd/Mmc-Karte
TITELTRENNUNG (PER FERNBEDIENUNG) WÄHREND DER KONVERTIERUNG KANN DIE AUFGENOMMENE MUSIK NACH TITELN GETRENNT WERDEN. JEDES MAL, WENN SIE WÄHREND DER KONVERTIERUNG AUF DER FERNBEDIENUNG DIE „ “-TASTE (TITELTRENNUNG, 11) DRÜCKEN, ERSTELLT DAS SYSTEM EINEN NEUEN TITEL AUF DEM SPEICHERMEDIUM. DIE AUFZEICHNUNG WIRD DABEI NICHT UNTERBROCHEN. AUF DEM DISPLAY (7) BLINKT DIE ANZEIGE „PHONO“... -
Seite 11: Tasten Der Fernbedienung
TASTEN DER FERNBEDIENUNG BATTERIE-INSTALLATION (BATTERIEN NICHT IM LIEFERUMFANG ENTHALTEN) DIE FERNBEDIENUNG BENÖTIGT 2 BATTERIEN DES TYPS AAA (UM-2) 1.5 VOLT. TASTENBESCHREIBUNG 1) FIND IM MP3/WMA-MODUS KÖNNEN SIE MIT DIESER TASTE DIE DATEI-/ORDNER-NAMENSSUCHE AKTIVIEREN. 2) INFO IM PHONO-MODUS KÖNNEN SIE MIT DIESER TASTE DIE KONVERTIERUNGS-BITRATE AUSWÄHLEN ODER IM USB-/SD/MMC-MODUS DATEIEN LÖSCHEN 3) AUFNAHME... - Seite 12 TECHNISCHE DATEN STROMVERSORGUNG NETZBETRIEB (AC) 230V ~ 50Hz FERNBEDIENUNGSBATTERIEN: 2 x AAA (UM-4) 1.5V (NICHT IM LIEFERUMFANG) RIEMENANTRIEBSYSTEM PLATTENSPIELER-GESCHWINDIGKEITEN 33 1/3 UND 45 U./MIN. STROMVERBRAUCH ABMESSUNGEN 425(B) x 365(T) x 130(H)MM GEWICHT 3.65KG AUF GRUND STÄNDIGER VERBESSERUNGEN BLEIBT DIE ÄNDERUNG DER TECHNISCHEN DATEN UND DES DESIGNS OHNE VORANKÜNDIGUNG VORBEHALTEN.
-
Seite 13: Wichtiger Hinweis
!!!! WICHTIGER HINWEIS !!!! HINWEIS ZU DEN USB-, SD- UND MMC-SPEICHERMEDIEN: DIESE GERÄT IST NACH DEM LETZTEN STAND DER TECHNISCHEN ENTWICKLUNGEN IM USB & SD/MMC-BEREICH ENTWICKELT WORDEN. DIE GROßE ANZAHL VON VERSCHIEDENEN USB & SD/MMC-SPEICHERMEDIEN JEGLICHER ART DIE HEUTE AM MARKT ANGEBOTEN WERDEN, ERLAUBEN ES LEIDER NICHT, EINE VOLLE KOMPATIBILITÄT MIT ALLEN USB &... - Seite 14 Bedienung und/oder unsachgemässer Gebrauch, durch den Gebrauch von nicht originalen Ersatzteilen, ungeeigneter Verpackung oder aus irgendeinem Grund verursacht werden, die den “Reflexion“ Produkten nicht zuzuschreiben sind. Beachten Sie unbedingt die Warnhinweise in der Bedienungsanleitung. Im Garantiefall senden Sie das System in der Originalverpackung, mit komplettem Zubehör und mit Kopie Ihres Kaufbeleges frei Haus (Absender übernimmt Fracht) an oben...
