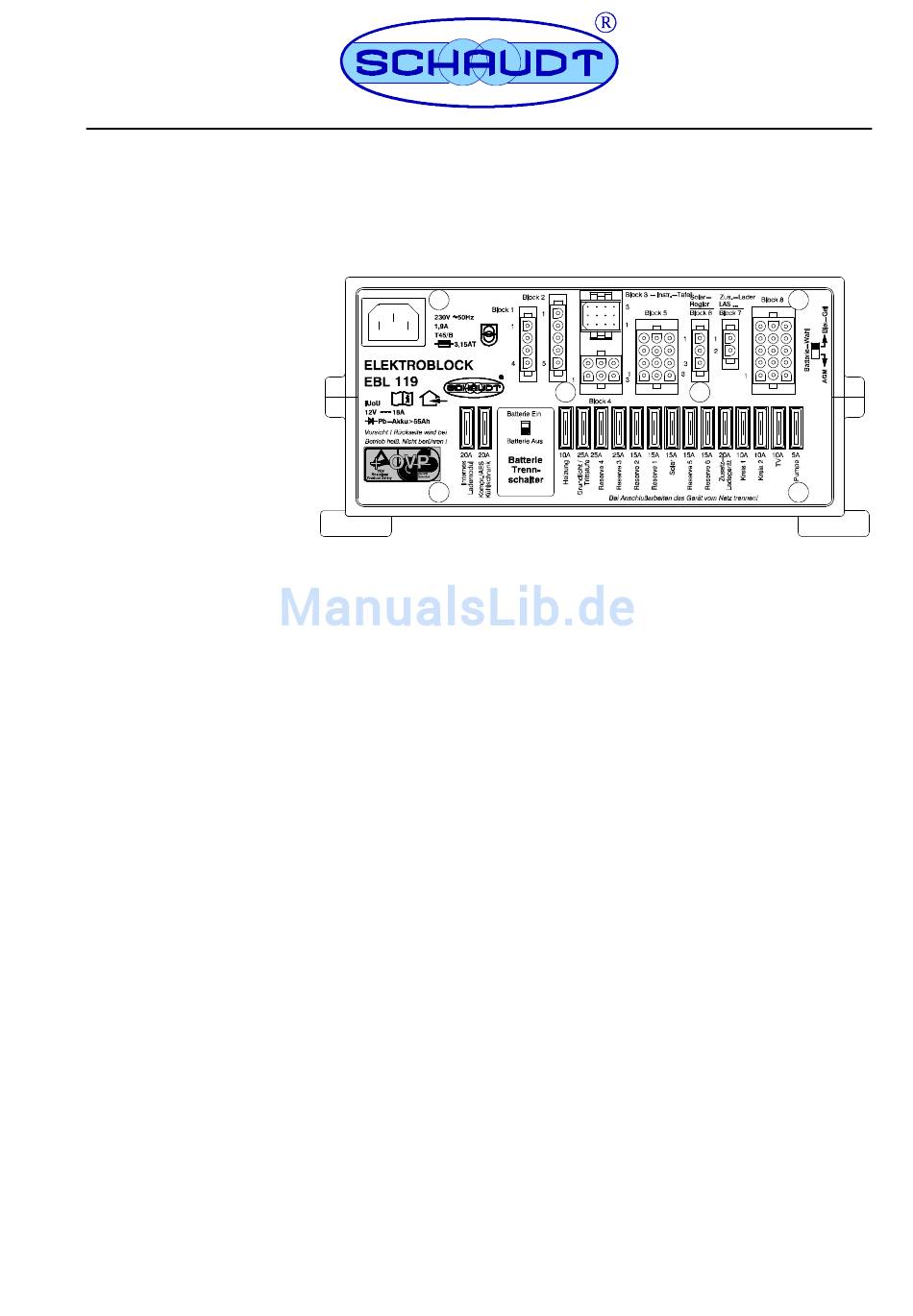

E Schaudt GmbH, Elektrotechnik und Apparatebau, Planckstraße 8 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de
811.421 BA / DE
Bedienungsanleitung
Elektroblock
Inhaltsverzeichnis
1
1.1
1.2
2
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.1
3.2
3.3
3.4
4
4.1
4.2
5
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
EBL 119
EBL 119 mit OVP
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2
2
3
3
3
4
5
6
. . . . . . . . . . .
7
8
9
9
10
Stand: 15.09.2015
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Schaudt EBL 119
Inhaltszusammenfassung für Schaudt EBL 119
-
Seite 1: Inhaltsverzeichnis
..........E Schaudt GmbH, Elektrotechnik und Apparatebau, Planckstraße 8 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de 811.421 BA / DE... -
Seite 2: Sicherheitshinweise
Bedienungsanleitung Elektroblock EBL 119 / EBL 119 mit OVP Sicherheitshinweise Bedeutung der Sicherheitshinweise GEFAHR! Die Nichtbeachtung dieses Zeichens kann zur Gefährdung von Leib und Leben führen. WARNUNG! Die Nichtbeachtung dieses Zeichens kann zu Verletzungen von Personen führen. ACHTUNG! Die Nichtbeachtung dieses Zeichens kann zu Schäden am Gerät oder an angeschlossenen Verbrauchern führen. -
Seite 3: Einleitung
Die Bedienung des Elektroblocks erfolgt ausschließlich über die angeschlos- sene Kontroll- und Schalttafel IT ... / LT ..Für den täglichen Betrieb ist am Elektroblock EBL 119 bzw. EBL 119 mit OVP keine Bedienung erforderlich (Ausnahme: bei einer Stilllegung des Fahrzeugs sollte der Batterie-Trennschalter ausgeschaltet werden, s. -
Seite 4: Batteriewechsel
Bedienungsanleitung Elektroblock EBL 119 / EBL 119 mit OVP Ausgenommen sind die Ausgänge: Grundlicht/Trittstufe AES-/Kompressor-Kühlschrank Heizung Reserve 4 Frostschutzventil Diese Ausgänge werden nicht über den Hauptschalter der Kontroll- und An- zeigetafel IT ... / LT ... ausgeschaltet. Für weitere Informationen siehe Bedienungsanleitung der Kontroll- und Schalttafel IT ... -
Seite 5: Betriebsstörungen
Wenn das nicht möglich ist, z. B. bei einem Auslandsaufenthalt, kann auch eine Fachwerkstatt den Elektroblock reparieren. In diesem Fall ist zu beach- ten, dass die Gewährleistung bei unsachgemäß ausgeführten Reparaturen erlischt und Firma Schaudt GmbH nicht für die dadurch entstandenen Folge- schäden haftet. Störung Mögliche Ursache... -
Seite 6: System Stilllegen
Bedienungsanleitung Elektroblock EBL 119 / EBL 119 mit OVP Störung Mögliche Ursache Abhilfe Solarladung funktioniert Solarladung funktioniert Solar-Laderegler nicht ein- Solar-Laderegler einstek- Solar Laderegler nicht ein Solar Laderegler einstek nicht gesteckt Sicherung oder Verkabe- Sicherung und Verkabe- lung defekt lung prüfen lassen Solar-Laderegler defekt Solar-Laderegler prüfen... -
Seite 7: Verwendungszweck Und Funktionen Im Einzelnen

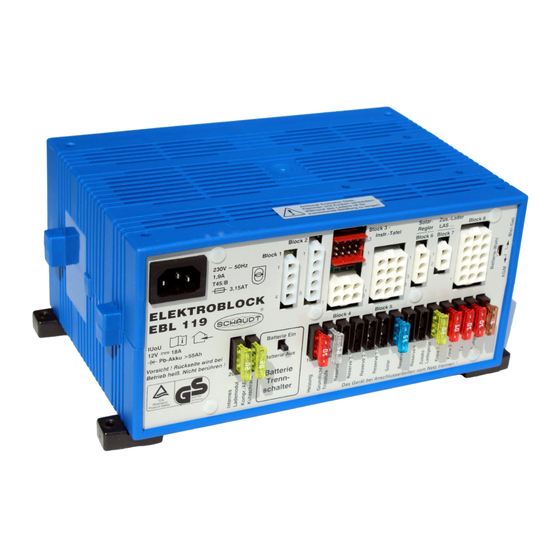

Bedienungsanleitung Elektroblock EBL 119 / EBL 119 mit OVP Verwendungszweck und Funktionen im Einzelnen Der Elektroblock ist das zentrale Energieversorgungsgerät für alle 12-V-Ver- braucher in der elektrischen Anlage an Bord des Fahrzeugs. Er befindet sich normalerweise innerhalb eines Schranks oder Stauraums und ist für einen Sicherungswechsel an der Frontseite zugänglich. -
Seite 8: Batteriefunktionen
Bedienungsanleitung Elektroblock EBL 119 / EBL 119 mit OVP Batteriefunktionen Geeignete Batterien 6-zellige AGM- oder Blei-Gel-Batterien ab 55 Ah Batterie-Ladung Gleichzeitige Ladung der Starterbatterie und der Wohnraumbatterie durch während der Fahrt die Lichtmaschine Parallelschaltung der Batterien über ein Trennrelais Batterie-Trennung Eine Batterie-Trennung erfolgt über den Batterie-Trennschalter. -
Seite 9: Zusatzfunktionen
Bedienungsanleitung Elektroblock EBL 119 / EBL 119 mit OVP Zusatzfunktionen Umschaltautomatik für Dieses Relais versorgt den AES-/Kompressorkühlschrank mit Strom aus der AES/Kompressor-Kühl- Starterbatterie, wenn der Fahrzeugmotor läuft und der Anschluss D+ Span- schrank nung führt. Ein AES-Kühlschrank wird von der Wohnraumbatterie versorgt, wenn der Fahrzeugmotor abgestellt ist. - Seite 10 Bedienungsanleitung Elektroblock EBL 119 / EBL 119 mit OVP Batterie-Ladung bei Wohnraumbatterie Netzanschluss Einstellung Batterie- Blei-Gel wahlschalter Ladekennlinie IUoU IUoU Ladeschluss-Spannung 14,4 V / 16 h 14,7 V / 4 h Ladestrom 18 A 18 A Spannung für Erhal- 13,7 V mit automati-...
-
Seite 11: Wartung
Bedienungsanleitung Elektroblock EBL 119 / EBL 119 mit OVP Wartung Der Elektroblock EBL 119 ist wartungsfrei. Reinigung Elektroblock mit einem weichen, leicht angefeuchteten Tuch und mit einem milden Reinigungsmittel reinigen. Auf keinen Fall Spiritus, Verdünner oder Ähnliches benutzen. Es dürfen keine Flüssigkeiten in das Innere des Elek- troblocks dringen. -
Seite 12: Anhang
Bedienungsanleitung Elektroblock EBL 119 / EBL 119 mit OVP Anhang EG-Konformitätserklärung Hiermit bestätigt die Firma Schaudt GmbH, dass die Bauart des Elektro- blocks EBL 119 den einschlägigen Bestimmungen entspricht. Das Original der EG-Konformitätserklärung liegt vor und kann jederzeit ein- gesehen werden. -
Seite 13: Fehlerprotokoll
Bedienungsanleitung Elektroblock EBL 119 / EBL 119 mit OVP Fehlerprotokoll Im Schadensfall bitte defektes Gerät zusammen mit dem ausgefüllten Fehlerprotokoll zum Hersteller schicken. Gerätetyp: _______________________ Artikel-Nr.: _______________________ Fahrzeug: Hersteller: _______________________ Typ: _______________________ Eigenbau? Ja - Nein - Nachrüstung? Ja - Nein -... - Seite 14 Bedienungsanleitung Elektroblock EBL 119 / EBL 119 mit OVP Aufbau Bild 4 Aufbau Elektroblock EBL 119 (Front) Netzanschluss Anschlussblock Zusatzlader Anschlussblock Kühlschrank Anschlussblock TV, Pumpe, Verbraucher Anschlussblock Kühlschrankversorgung D+, Batterie- 10 Umschalter AGM/Gel-Batterie fühler/Steuerleitungen 11 Kfz-Flachstecksicherungen Anschlussblock Frostschutzventil, Heizung und Grund-...
- Seite 15 Bedienungsanleitung Elektroblock EBL 119 / EBL 119 mit OVP Blockschaltbild/Anschlussplan LASO 1218 Umschalter Blei--Gel / S 1218 MNL--Buchsensockel 2F--Block 7 Netz 230V~50Hz + Zusatzladegerät Kaltgerätedose Minus Ladegerät Batterie-- Trennrelais Minus Wohnraumbatterie muß extern mit Minus Starterbatterie verbunden sein. HS--Relais 60A E20--3F + Starterbatt.
- Seite 16 Bedienungsanleitung Elektroblock EBL 119 / EBL 119 mit OVP (Leerseite) Stand: 15.09.2015 811.421 BA / DE...
