E Schaudt GmbH, Elektrotechnik und Apparatebau, Planckstraße 8, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de
905.056 BA / DE
Bedienungsanleitung
Caravan-Stromversorgung CSV 404
Inhaltsverzeichnis
1
Einleitung
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
Sicherheitshinweise
2.1
Bedeutung der Sicherheitshinweise
2.2
Allgemeine Sicherheitshinweise
3
Bedienung
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.1
Caravan-Stromversorgung in Betrieb nehmen
3.2
Ein- und Ausschalten
4
Verwendungszweck und Funktion
4.1
Funktionen
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5
Aufbau
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.1
Betriebsstörungen
6
Wartung
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Anhang
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2
2
2
3
. . . . . . . . . . . . . .
3
4
4
5
7
7
8
9
Stand: 18.03.2014
Werbung
Verwandte Anleitungen für Schaudt CSV 404
Inhaltszusammenfassung für Schaudt CSV 404
- Seite 1 ..........E Schaudt GmbH, Elektrotechnik und Apparatebau, Planckstraße 8, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de 905.056 BA / DE...
- Seite 2 Bedienungsanleitung Caravan-Stromversorgung CSV 404 Einleitung Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb von Geräten der Firma Schaudt. Lesen und befolgen Sie unbedingt die angegebenen Sicherheitshinweise. Die Bedienungsanleitung im Fahrzeug immer mitführen. Alle Sicherheitsbestimmungen auch an andere Benutzer weitergeben. Sicherheitshinweise...
- Seite 3 Dieses Gerät ist zum Einbau in ein Fahrzeug bestimmt. Die Bedienung der Caravan-Stromversorgung erfolgt ausschließlich über das angeschlos- sene Bedien- und Kontrollpanel. Für den täglichen Betrieb ist an der Caravan-Stromversorgung CSV 404 keine Bedienung erforderlich. Caravan-Stromversorgung in Betrieb nehmen Generator-- Betrieb und Kfz-Fähren...
- Seite 4 Bild 1 Energieversorgungssystem an Bord Die Caravan-Stromversorgung CSV 404 ist das zentrale Energieversorgungsgerät für alle 12-V-Verbraucher in der elektrischen Anlage an Bord des Caravans. Er befindet sich norma- lerweise innerhalb eines Schranks oder Stauraums und ist für einen Sicherungswechsel an der Frontseite zugänglich.
- Seite 5 Bedienungsanleitung Caravan-Stromversorgung CSV 404 Baugruppen Die Caravan-Stromversorgung CSV 404 enthält: eine 12 V-Netzteil ein Hauptschaltrelais, um bestimmte Verbraucher ein- und ausschalten zu können die komplette 12-V-Verteilung die Absicherung der 12-V-Stromkreise Ansteuerung Für den Betrieb ist ein Bedien und Kontrollpanel (z. B. LT 4XX) angeschlossen sein.
- Seite 6 Der 12-V-Betrieb des Kühlschranks funktioniert nur, wenn der Caravan mit dem Zugfahrzeug verbunden ist und dessen Zündung eingeschaltet ist. Wasser- Die Wasserpumpe ist direkt am CSV 404 angeschlossen. Über den Pumpenschalter am pumpe Bedien und Kontrollpanel wird die Versorgungsspannung der Pumpe aktiviert. Optional kann der Schalter eines Wasserhahns (oder mehrerer Hähne.

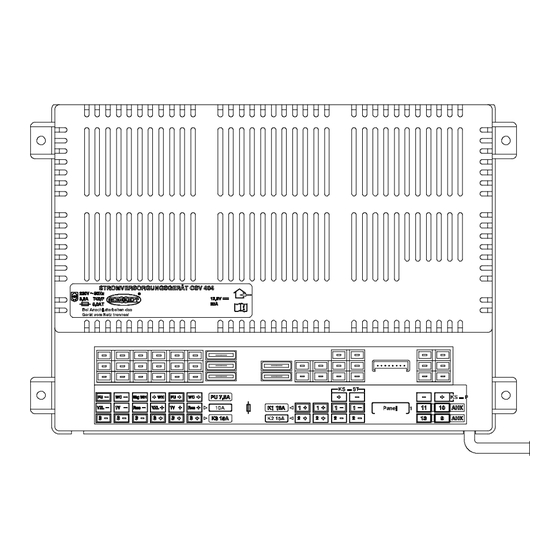

- Seite 7 Bedienungsanleitung Caravan-Stromversorgung CSV 404 Aufbau Bild 3 Caravan-Stromversorgung CSV 404 Frontansicht Typ-Klebeschild Anschlussfeld Kreise 1 und 2, Kühlschrank-- Anschlussfeld TV, VZL, Res, Wasserpumpe, Steuerung Wasserhahn Steuerung Bedien- und Kontrollpanel Klebeschild Funktionen Anschluss Kühlschrank-Versorgung Gehäuse Anschluss Stecker Anhängerkupplung Kfz-Flachstecksicherungen Netzkabel Betriebsstörungen Kfz-Flach- In den meisten Fällen einer Störung im Energieversorgungssystem ist eine defekte Siche-...
- Seite 8 Wenn das nicht möglich ist, z. B. bei einem Auslandsaufenthalt, kann auch eine Fachwerk- statt die Caravan-Stromversorgung reparieren. In diesem Fall ist zu beachten, dass die Gewährleistung bei unsachgemäß ausgeführten Reparaturen erlischt und Firma Schaudt GmbH nicht für die dadurch entstandenen Folgeschäden haftet.
- Seite 9 Bedienungsanleitung Caravan-Stromversorgung CSV 404 Anhang EG-Konformitätserklärung Hiermit bestätigt die Firma Schaudt GmbH, dass die Bauart der Caravan-Stromversorgung CSV 404 den folgenden einschlägigen Bestimmungen entspricht. Das Original der EG-Konformitätserklärung liegt vor und kann jederzeit eingesehen werden. Schaudt GmbH, Elektrotechnik & Apparatebau Planckstraße 8...
- Seite 10 Bedienungsanleitung Caravan-Stromversorgung CSV 404 Blockschaltbild/Anschlussplan AHK- -Belegung des Verbindungsstecke Zugfahrzeug/Caravan nach EN 1648- -1 Die Anschlüsse AHK 9 und AHK 10 mü extern im Kfz mit max. 15A abgesichert + AHK 10* CSV 404 - - AHK 11* 12,5V/32A + AHK 9*...
