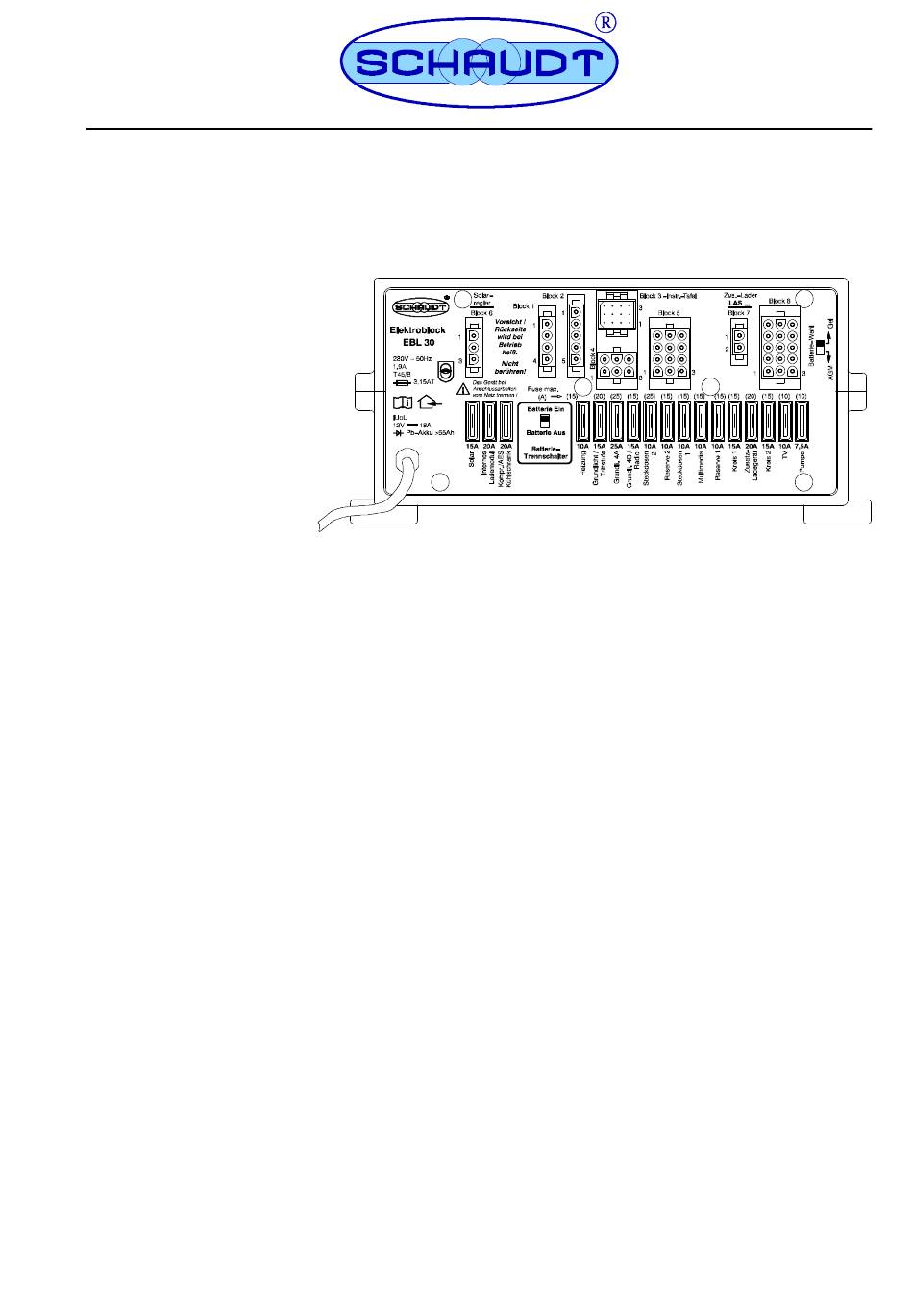

Bedienungsanleitung
Elektroblock
Inhaltsverzeichnis
1
1.1
1.2
2
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.1
3.2
3.3
3.4
4
4.1
4.2
5
5.1
5.2
5.3
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
EBL 30
EBL 30 mit OVP
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2
2
3
3
3
4
5
6
. . . . . . . . . . .
7
8
9
9
9
9
10
11
12
Stand: 15.10.2018
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Schaudt EBL 30
Inhaltszusammenfassung für Schaudt EBL 30
-
Seite 1: Inhaltsverzeichnis
..........E Schaudt GmbH, Elektrotechnik und Apparatebau, Planckstraße 8, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de 8110305 BA / DE Stand: 15.10.2018... -
Seite 2: Sicherheitshinweise
Bedienungsanleitung Elektroblock EBL 30 / EBL 30 mit OVP Sicherheitshinweise Bedeutung der Sicherheitshinweise GEFAHR! Die Nichtbeachtung dieses Zeichens kann zur Gefährdung von Leib und Leben führen. WARNUNG! Die Nichtbeachtung dieses Zeichens kann zu Verletzungen von Personen führen. ACHTUNG! Die Nichtbeachtung dieses Zeichens kann zu Schäden am Gerät oder an angeschlossenen Verbrauchern führen. -
Seite 3: Einleitung
Die Bedienung des Elektroblocks erfolgt ausschließlich über das ange- schlossene Bedien- und Kontrollpanel IT ... / LT ..Für den täglichen Betrieb ist am Elektroblock EBL 30 keine Bedienung erfor- derlich (Ausnahme: bei einer Stilllegung des Fahrzeugs sollte der Batterie- Trennschalter ausgeschaltet werden, s. -
Seite 4: Batteriewechsel
Kapazität verwendet werden, wie die vom Hersteller eingebaute Batterie. Batteriewechsel Batterie vom Elektroblock elektrisch trennen, dazu den Batterie-Trenn- " schalter am Elektroblock EBL 30 ausschalten (siehe auch Kap. 3.4). Batterie ersetzen. " Nach Batteriewechsel nochmals sicherstellen, welcher Batterietyp einge- "... -
Seite 5: Betriebsstörungen
Wenn das nicht möglich ist, z. B. bei einem Auslandsaufenthalt, kann auch eine Fachwerkstatt den Elektroblock reparieren. In diesem Fall ist zu beach- ten, dass die Gewährleistung bei unsachgemäß ausgeführten Reparaturen erlischt und Firma Schaudt GmbH nicht für die dadurch entstandenen Folge- schäden haftet. Störung Mögliche Ursache... -
Seite 6: System Stilllegen
Bedienungsanleitung Elektroblock EBL 30 / EBL 30 mit OVP Störung Mögliche Ursache Abhilfe 12-V-Versorgung im 12-V-Hauptschalter für 12-V-Hauptschalter für Wohnraum funktioniert Wohnraum funktioniert Wohnraumbatterie ausge Wohnraumbatterie ausge- Wohnraumbatterie ein Wohnraumbatterie ein- nicht schaltet schalten nicht alle Stecker bzw. Si- alle Stecker und Sicherun-... -
Seite 7: Verwendungszweck Und Funktionen Im Einzelnen
Bedienungsanleitung Elektroblock EBL 30 / EBL 30 mit OVP Verwendungszweck und Funktionen im Einzelnen Der Elektroblock EBL 30 ist das zentrale Energieversorgungsgerät für alle 12-V-Verbraucher in der elektrischen Anlage an Bord des Fahrzeugs. Er be- findet sich normalerweise innerhalb eines Schranks oder Stauraums und ist für einen Sicherungswechsel an der Frontseite zugänglich. -
Seite 8: Batteriefunktionen
Bedienungsanleitung Elektroblock EBL 30 / EBL 30 mit OVP Batteriefunktionen Geeignete Batterien 6-zellige Blei-Gel-oder AGM-Batterien ab 55 Ah Batterie-Ladung Gleichzeitige Ladung der Starterbatterie und der Wohnraumbatterie durch während der Fahrt die Lichtmaschine Parallelschaltung der Batterien über ein Trennrelais Batterie-Ladung durch Maximal zulässiger Ladestrom 14 A, abgesichert mit 15 A (für Wohnraum-... -
Seite 9: Zusatzfunktionen
Bedienungsanleitung Elektroblock EBL 30 / EBL 30 mit OVP Zusatzfunktionen Umschaltautomatik für Dieses Relais versorgt den AES-/Kompressorkühlschrank mit Strom aus der AES/Kompressor-Kühl- Starterbatterie, wenn der Fahrzeugmotor läuft und der Anschluss D+ Span- schrank nung führt. Ein AES-Kühlschrank wird von der Wohnraumbatterie versorgt, wenn der Fahrzeugmotor abgestellt ist. -
Seite 10: Umweltdaten
Bedienungsanleitung Elektroblock EBL 30 / EBL 30 mit OVP Batterie-Ladung bei Wohnraumbatterie Netzanschluss Einstellung Batterie- Blei-Gel wahlschalter Ladekennlinie IUoU IUoU Ladeschluss-Spannung 14,4 V / 16 h 14,7 V / 4 h Ladestrom 18 A 18 A Spannung für Erhal- 13,7 V mit automati-... -
Seite 11: Wartung
Bedienungsanleitung Elektroblock EBL 30 / EBL 30 mit OVP Wartung Der Elektroblock EBL 30 ist wartungsfrei. Reinigung Elektroblock mit einem weichen, leicht angefeuchteten Tuch und mit einem milden Reinigungsmittel reinigen. Auf keinen Fall Spiritus, Verdünner oder Ähnliches benutzen. Es dürfen keine Flüssigkeiten in das Innere des Elek- troblocks dringen. -
Seite 12: Anhang
Planckstraße 8 88677 Markdorf Germany Sonderausstattung/Zubehör Panel Schaudt Bedien- und Kontrollpanel IT ... / LT ... (zum Betrieb erforderlich) Zusatz-Ladegerät Schaudt Batterie-Ladegerät LAS ... mit max. 18 A Ladestrom, incl. passen- dem Anschlusskabel (MNL). Solar-Laderegler Schaudt Solar-Laderegler Typ LR ... für Solarmodule mit einem Gesamt-... -
Seite 13: Fehlerprotokoll

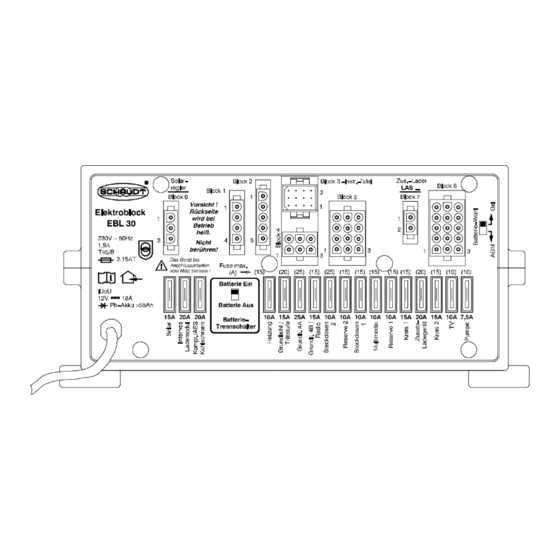

Bedienungsanleitung Elektroblock EBL 30 / EBL 30 mit OVP Fehlerprotokoll Im Schadensfall bitte defektes Gerät zusammen mit dem ausgefüllten Fehlerprotokoll zum Hersteller schicken. Gerätetyp: _______________________ Artikel-Nr.: _______________________ Fahrzeug: Hersteller: _______________________ Typ: _______________________ Eigenbau? Ja - Nein - Nachrüstung? Ja - Nein -... - Seite 14 Bedienungsanleitung Elektroblock EBL 30 / EBL 30 mit OVP Aufbau Bild 4 Aufbau Elektroblock EBL 30 (Front) Netzanschlusskabel mit WAGO-Steckverbinder Anschlussblock Zusatzlader Anschlussblock Solarregler Anschlussblock TV, Pumpe, Steckdo- Anschlussblock Kühlschrank sen 1, Reserve 1, Kreise 1 und 2 Anschlussblock Kühlschrankversorgung D+, Batterie- 10 Umschalter Blei-Gel-/AGM-Batterie fühler/Steuerleitungen...
-
