Schaudt EBL 269-2 Bedienungsanleitung

Inhalt
1. Beschreibung
2. Sicherheitshinweise
3. Bedienung, Funktionen
4. Transport, Lagerung, Montage
5. Elektrischer Anschluss
6. Inbetriebnahme, Stilllegung, Wartung
7. Gerätefehlfunktion
8. Anhang
1. Beschreibung

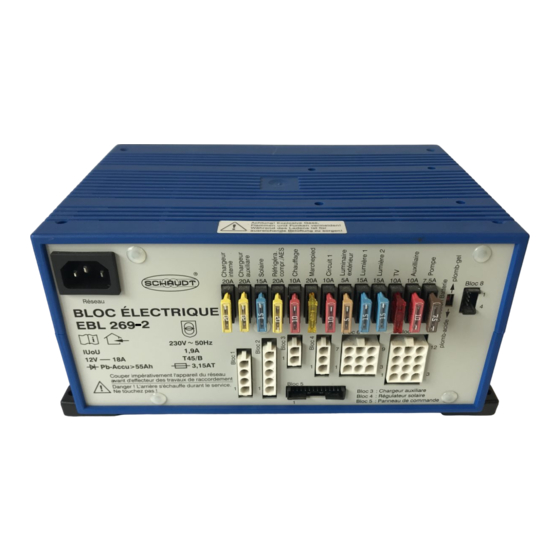

Der Elektroblock EBL 269-2 enthält das Lademodul LAS 1218, die komplette 12 V-Verteilung,
die Absicherung der 12 V-Stromkreise sowie weitere Steuer- und Überwachungsfunktionen.
Das Lademodul ist als primärgetaktetes Schaltnetzteil ausgeführt.
Durch diese moderne Schaltungstechnik konnte eine hohe Ladeleistung mit kompakten
Abmessungen und geringem Gewicht realisiert werden.
Für den Betrieb im Reisemobil, muss eine Instrumententafel, zur Steuerung der elektrischen
Funktionen des Wohnbereichs einschließlich Zubehör, angeschlossen werden.
Es sind Anschlüsse für ein zusätzliches Batterie-Ladegerät und einen Solar-Laderegler vorhanden.
1.1 Geeignetes Zubehör (nicht im Lieferumfang enthalten)
Kontroll- und Schalttafel
Solarladeregler
Zusatzladegerät
1.2 Technische Daten
1.2.1 Allgemeine Daten
Maße (H x B x T in mm)
Gewicht
Gehäuse
Front
Hinweis: Diese Anleitung ist für den Endkunden bestimmt und muß dem Gerät beiliegen.
Schaudt GmbH, Elektrotechnik & Apparatebau, Daimlerstraße 5, D-88677 Markdorf, Tel +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt-gmbh.de 29.09.2003
Bedienungsanleitung
Elektroblock EBL 269-2 Art.-Nr. 911.525
Instrumententafel IT 269-3 und optionales Hauptschalterpanel.
LR 1214, Art.-Nr. 922.205, für Solarmodule mit 14 A Gesamtstrom,
mit 3-poligem Anschlussstecker und 0,5 m Kabel.
Schaudt Batterie-Ladegeräte Typ LAS.
Zusätzlich 2-adriges Ladekabel, lieferbare Längen auf Anfrage.
130 x 275 x 170 incl. Befestigungsfüße
2,0 kg
PA (Polyamid), Enzianblau RAL 5010
Aluminium, pulverbeschichtet, Lichtgrau RAL 7035
Seite 1 / 7
