Bedienungsanleitung Bussystem SDTBUS 630 mit EBL 630 B Sicherheitshinweise Bedeutung der Sicherheitshinweise GEFAHR! Die Nichtbeachtung dieses Zeichens kann zur Gefährdung von Leib und Leben führen. WARNUNG! Die Nichtbeachtung dieses Zeichens kann zu Verletzungen von Personen führen. ACHTUNG! Die Nichtbeachtung dieses Zeichens kann zu Schäden am Gerät oder an angeschlosse- nen Verbrauchern führen. -
Seite 3: Verwendungszweck
Lademodul zur Ladung aller angeschlossenen Batterien den Ausgang “12 V-Hauptversorgung” für die Busmodule Anschlüsse für die Batterien ein internes Busmodul für den SDTBUS 630, um Messwerte auf den Bus bringen zu können Die komplette 12 V-Verteilung und die Absicherung der 12 V-Stromkreise erfolgt in den einzelnen Busmodulen. - Seite 4 Bedienungsanleitung Bussystem SDTBUS 630 mit EBL 630 B Geräte des Für den Betrieb muss ein busfähiges Bedien- und Kontrollpanel IT ... oder DT ... am Systems EBL 630 B angeschlossen sein. Außerdem sind Busmodule erforderlich. Zusammen steuern diese Geräte elektrischen Funktionen des Wohnbereichs im Fahrzeug ein- schließlich des Zubehörs.
-
Seite 5: Aufbau
Bedienungsanleitung Bussystem SDTBUS 630 mit EBL 630 B Aufbau Elektroblock EBL 630 B Bild 2 Aufbau Elektroblock EBL 630 B (Frontseite) Montagefüße 12 Block 2: Zusatzlader 2 Anschluss D+ (Eingang/Ausgang) 13 Block 3: Solarregler Umschalter D+-Signal 14 Block 4: Bedien- und Kontrollpanel... -
Seite 6: Busmodule Der Serie 630

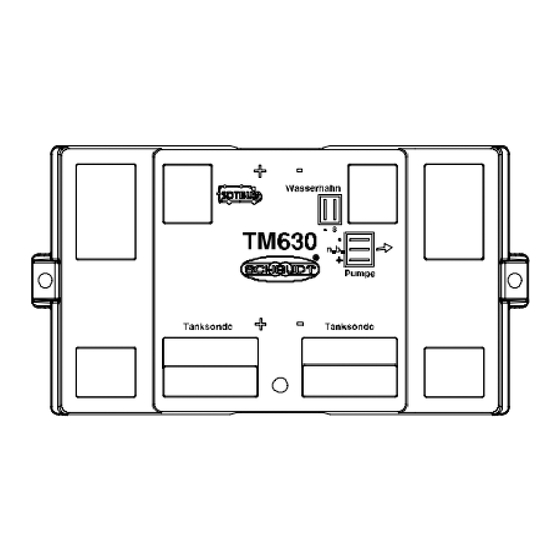

Alle Busmodule sind für ein 12 V-Bordnetz ausgelegt. Die maximalen Ausgangsströme der einzelnen Ausgänge an den Modulen beträgt 90 % des Werts der entsprechenden Polyswitch Sicherung, wenn nicht anders angegeben. Folgende Busmodule können im Bussystem SDTBUS 630 eingesetzt sein (s, auch Abb. 1): Bezeichnung... - Seite 7 Bedienungsanleitung Bussystem SDTBUS 630 mit EBL 630 B 3.2.2 Tankmodul TM 630 B Bild 5 Aufbau Tankmodul TM 630 B Tanksonde 1 Diagnose-LED 12 V-Hauptversorgung (Eingang) Tanksonde 2 Ausgang Wasserpumpe Anschluss Wasserhahn 12 V-Hauptversorgung (Ausgang) Busanschluss SDTBUS 630 3.2.3 Wasserpumpenmodul PM 630 B...
- Seite 8 Bedienungsanleitung Bussystem SDTBUS 630 mit EBL 630 B 3.2.4 Heizungmodul HM 630 B Bild 7 Aufbau Heizungsmodul HM 630 B Nicht verwendet (nc) Diagnose-LED 12 V-Hauptversorgung (Eingang) Versorgung Heizung 12 V-Hauptversorgung (Ausgang) Busanschluss SDTBUS 630 Anschlussstecker EisEx 3.2.5 Ausgangsmodul AM 631 B...
-
Seite 9: Bedienung
Bedienungsanleitung Bussystem SDTBUS 630 mit EBL 630 B 3.2.6 Ausgangsmodul AM 632 B Bild 9 Aufbau Ausgangsmodul AM 632 B Auswahlschalter Funktion Ausgänge A1 Diagnose-LED 12 V-Hauptversorgung (Eingang) Auswahlschalter Funktion Ausgänge A2 Ausgänge A6.1 und A6.2 (parallelgeschaltet) Adresscodier-Schalter 12 V-Hauptversorgung (Ausgang) Busanschluss SDTBUS 630 Ausgänge A5.1 und A5.2 (parallelgeschaltet) -
Seite 10: Stilllegung
Blei-Gel-Batterien auf Blei-Säure-Batterien ist nur unter bestimmten Umständen möglich. Der Fahrzeughersteller gibt hierzu Auskunft. Batterie- Mit den Angaben des Batterie-Herstellers und den Ladeparametern der Schaudt-Geräte Auswahl muss die Eignung geprüft werden. Die Ladeparameter des Elektroblocks EBL 630 B sind in den Bedienungs- und Montageanleitungen angegeben. -
Seite 11: Batterieladefunktionen
Bedienungsanleitung Bussystem SDTBUS 630 mit EBL 630 B Bild 10 Batterie-Wahlschalter Den Elektroblock vom Netz trennen. Batterie ersetzen. Batterie- Die Batterie-Wahlschalter (s. Abb. 10) mit einem dünnen Gegenstand (z. B. Kugel- Wahlschalter schreibermine) in die entsprechende Position bringen:... -
Seite 12: Störungen
Bedienungsanleitung Bussystem SDTBUS 630 mit EBL 630 B Störungen Kfz-Flach- In den meisten Fällen einer Störung im 12 V-System ist eine entladene Batterie oder eine stecksiche- defekte Sicherung die Ursache. rungen Wenn eine Störung nicht anhand der nachfolgenden Tabelle behoben werden kann, bitte an den Schaudt-Kundendienst wenden (Adresse: siehe Seite 17). - Seite 13 Bedienungsanleitung Bussystem SDTBUS 630 mit EBL 630 B Störung Mögliche Ursache Abhilfe Solarladung funktioniert nicht Solarladung funktioniert nicht Solar-Laderegler nicht einge- Solar Laderegler nicht einge Solar-Laderegler einstecken Solar Laderegler einstecken steckt Sicherung oder Verkabelung Sicherung und Verkabelung defekt prüfen lassen Solar-Laderegler defekt Solar-Laderegler prüfen lassen...
-
Seite 14: Technische Daten
Bedienungsanleitung Bussystem SDTBUS 630 mit EBL 630 B Technische Daten EBL 630 B Gewicht ca. 2 kg. Gehäuse PA (Polyamid) Farbe enzianblau RAL 5010 Front Aluminium, pulverbeschichtet. lichtgrau RAL 7035 Netzanschluss 230 V , 10 %, 47 bis 63 Hz sinusför- Max. -
Seite 15: Ladekurve
Bedienungsanleitung Bussystem SDTBUS 630 mit EBL 630 B Ladekurve Ladekennlinie IUoU Ladeschluss-Spannung* zwischen 14,45 V und 14, 75 @ 22,5 C Batterietempe- ratur (bzw. ohne Temperaturfühler) Ladestrom 18 A im gesamten Netzspannungsbereich, elektronisch begrenzt, abzüglich des Ladestroms in die Fahrzeug-Batterie Spannung Erhaltungsladung* zwischen 13,55 V und 13,70 V @ 22,5... -
Seite 16: Wartung
Bedienungsanleitung Bussystem SDTBUS 630 mit EBL 630 B Wartung Die Geräte des Bussystems SDTBUS 630 sind wartungsfrei. Reinigung Elektroblock mit einem weichen, leicht angefeuchteten Tuch und mit einem milden Reini- gungsmittel reinigen. Auf keinen Fall Spiritus, Verdünner oder Ähnliches benutzen. Es dürfen keine Flüssigkeiten in das Innere des Elektroblocks dringen. -
Seite 17: Fehlerprotokoll
Bedienungsanleitung Bussystem SDTBUS 630 mit EBL 630 B Anhang Kundendienst Kunden- Schaudt GmbH, Elektrotechnik & Apparatebau dienst- Planckstraße 8 Adresse D-88677 Markdorf Tel.: +49 7544 9577-16 E-Mail: kundendienst@schaudt-gmbh.de Öffnungszeiten Mo bis Do 8 bis 12, 13 bis 16 Uhr 8 bis 12 Uhr Vor einem Rückversand eines Gerätes wird empfohlen, zuerst die FAQ auf der Website... - Seite 18 Bedienungsanleitung Bussystem SDTBUS 630 mit EBL 630 B Blockschaltbild EBL 630 B Stand: 14.12.2018 811.605 BA / DE...
- Seite 19 Bedienungsanleitung Bussystem SDTBUS 630 mit EBL 630 B Kompatibiltätsliste Artikel-Nr. Erstversion bis Softwareversion V1.01: Gerät LT 6.. EBL 630 AM 631 AM 632 KM 630 TM 630 PM 630 HM 630 931.378 Art. Nr. 931.375 911.603 925.001 925.002 925.003 925.004 925.005...
- Seite 20 Bedienungsanleitung Bussystem SDTBUS 630 mit EBL 630 B (Leerseite) Stand: 14.12.2018 811.605 BA / DE...
