Zusammenfassung der Diodensignale

8.1

Funktionsbeschreibung

Um ein Smart Relais wie einen Kartenleser in einem fremden Zutrittskontroll- oder
Zeiterfassungssystem einzusetzen, müssen sowohl die Hardware (Kabel und Si-
gnalpegel) als auch die Datenformate exakt mit denen der Kartenleser übereinstim-
men. Nur dann kann das fremde System die Daten der SimonsVoss Transponder
verstehen und bewerten.
Die Transponderdaten werden zunächst vom Smart Relais gelesen. Wenn der Trans-
ponder im Smart Relais berechtigt ist, werden diese Daten über die serielle Schnitt-
stelle an das Fremdsystem weitergeleitet. Für die einzelnen Datenformate erhalten
Sie vom SimonsVoss Produktmanagement detaillierte Spezifikationen.
Die Auswahl des richtigen Lesertyps erfolgt in der Konfiguration des Smart Relais mit
der SimonsVoss Software ab Version 1.40. Die Anschlüsse für die verschiedenen Le-
servarianten sind in der Folge aufgeführt.
8.2

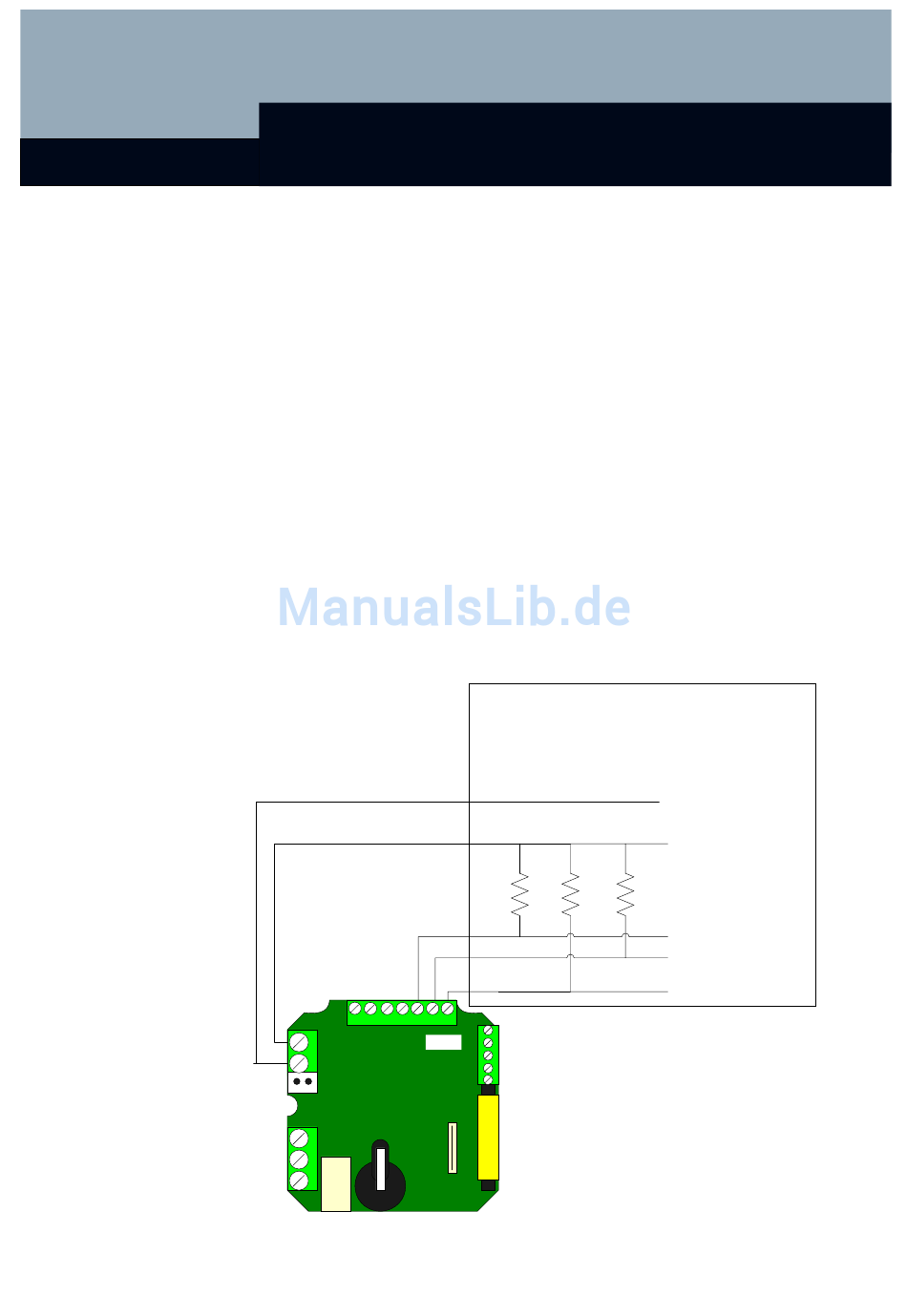

Wiegand Schnittstelle (33 bit und 26 bit)

+ / ~
{
Netzteil
- / ~
Batterie SREL.BAT
NC
{
Relais
COM
NO
SmartRelais SREL, SREL.ZK, SREL.ADV
F2 F1
Externes Zutrittskontroll- oder
Zeiterfassungssystem
1 K 1 K 1 K Pull Up Widerstände
Brown
}
White
Externe Antenne
Green
SREL.AV
Grey
Yellow
GND
+ 5..12VDC
CLS
D1
D0
